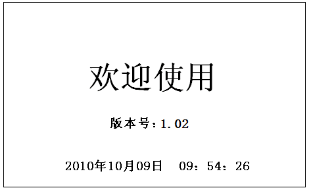

當三相電容電感測試儀按要求接好測試線及電源線后，打開電源開關，液晶顯示開機界面，如下圖所示：

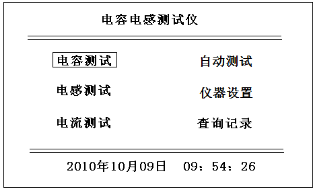

延時兩三秒鐘后液晶顯示主菜單，如下圖所示：
圖3
如果需要電容測試，在主菜單畫面下，按↑ ↓鍵，選擇 電容測試 后，按 確認 鍵，進入電容測量設定畫面，如下圖所示：
圖4
在電容測量界面，按↑ ↓鍵選擇被測電容類型，按 確認 鍵進入如下顯示界面（選擇單相電容）：
圖5

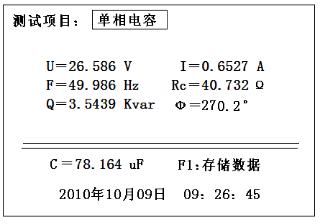

經過幾秒鐘時間，顯示測試結果如下圖所示：
圖6
如果要打印數據，請按打印鍵，存儲數據請按F1鍵，如果還需測量同相電壓下的其他單相電容，可按返回鍵返回電容測試界面，將電流鉗夾到被測電容上，按確認鍵重新測量。
在電容測量界面，如果要測試三相電容，請按↑ ↓鍵選擇被測三相電容類型，此時屏幕會根據三相類型顯示當前需要測試哪一相，請根據所選擇的相接線，比如如果選擇三相△型電容測試，屏幕首先顯示的界面如下圖所示：
圖7
測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）,測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：
圖8

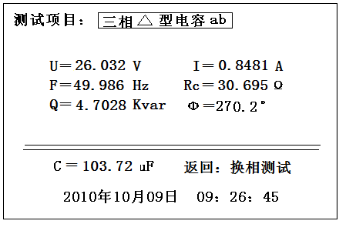

經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：
圖9

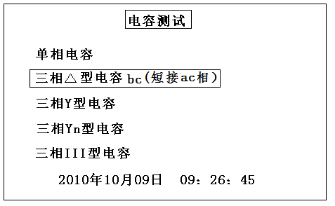

按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢?br>
圖10

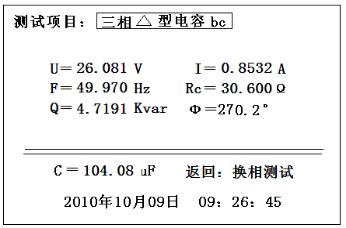

將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端,測試結果顯示如下圖：
圖11

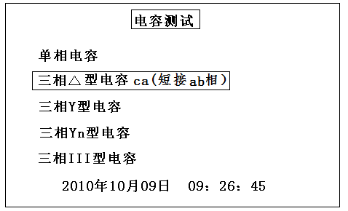

按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢?br>
圖12

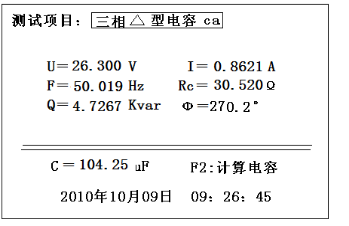

將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端,測試結果顯示如下圖：
圖13

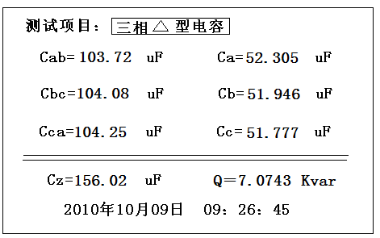

此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：
圖14
存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。

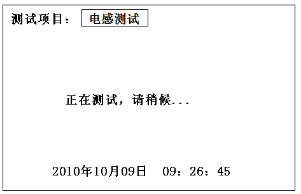

如需電感測試時可在主菜單畫面下，按↑ ↓鍵，選擇電感測試后，按 確認 鍵進行測試顯示如下：
圖15

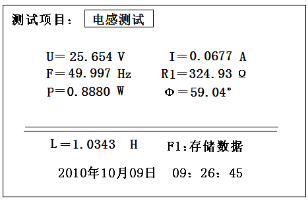

幾秒鐘后顯示測試數據如下 ：
圖16
如果不知試品類型，可選擇自動測試 方式進行測試，選擇自動測試時電流鉗接入方向必須正確，否則所測出的試品類型不正確。（電流測試、自動測試和以上測試類同，不在重復介紹）。
如果需要設置時間可在主菜單下選擇三相電容電感測試儀設置進入下級菜單，如下圖所示：
圖17

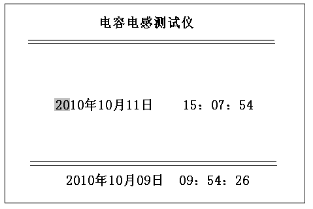

按↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：
圖18
按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按復位鍵返回主菜單。
在進行電容測試時如需要能正確測量電容的容量（千乏數），一定要選擇合適的電壓等級，具體操作如下：在主菜單下選擇三相電容電感測試儀設置，進入圖17界面，選擇電壓設置，按確認鍵進入顯示如下：
圖19
按↑ ↓鍵選擇正確的電壓等級，按確認鍵確認所選電壓等級并退出到上一級菜單；
參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。
