1.首先將電容電流測試儀可靠接地。
2.按圖 12接線，將測試儀的電流輸出端與PT開口三角端連接，對于4PT接線方式的系統，則將電容電流測試儀的電流輸出端與圖 4或圖 5中所示的N-L端相連即可。

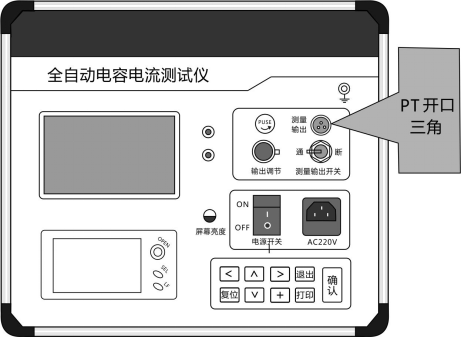

圖 12 測量接線圖
3.接通電源后，面板上綠色發光二極管點亮，電容電流測試儀進入圖13 開機界面。
圖13 開機界面
按"＞"鍵后，將光標移至設置位置，再按確認鍵進入圖14設置菜單。
圖14 設置PT變比畫面
根據菜單選項，按確定選取正確的PT變比?！?保存設置變比值
圖15 保存設置
開始測量
開始測量前，將測量輸入開關撥向通，此時面板上的紅色發光二極管被點亮。
按＞鍵選中測量，在光標處于圖2主畫面 測量位置時，按確認鍵，電容電流測試儀開始進入自動測量狀態，屏幕顯示圖16測量掃頻自動掃頻測量，請等待······ 。
此過程持續約45秒左右。
測量完成后，電容電流測試儀會將測試結果顯示在屏幕中間，如圖17 測量結果顯示。
圖16 測量掃頻過程 圖17 測量結果顯示
按＞鍵后會在屏幕下方顯示下圖：
圖18 圖19
選擇測量，再次進入測量狀態。
選擇測試，進入抗干擾測量狀態。
選擇打印，電容電流測試儀自動打印本次測量結果；

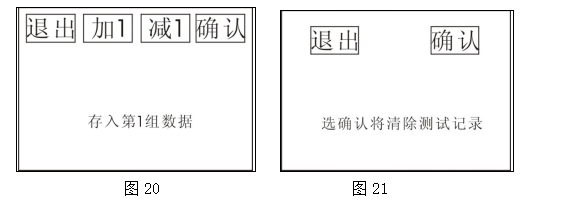

選中退出，進入下一畫面，此畫面為儲存畫面：
退出 選中退出，進入清除測試記錄。
加1 選中加1，將本次測量結果存入第2組，電容電流測試儀共能儲存256組記錄。
減1 選中減1，將本次測量。結果存入第255組。
確認 按確認后將數據存入第1組。
進入主畫面，按＞或＜按選中查詢，按確認鍵進入查詢菜單。
圖22
退出 選中退出，電容電流測試儀反回主畫面。
加1 選中加1，將查詢第2組記錄。
減1 選中減1，將查詢第255組記錄，電容電流測試儀共能存儲256組記錄
確認 選中確認，將查詢第1組記錄。
圖23
由于該測試儀是從PT的二次側測量系統的對地電容值，從而計算出系統的電容電流值，因此PT的變比和PT的接線方式直接影響測量結果。
如果現場測量中PT的變比與測試儀的中默認可選值不同，則必須經過歸算才能得到正確的測量結果。系統對地電容測量值的歸算公式為：
也就是說，真實的對地電容值等于測試儀顯示值乘以一個修正系數，這個修正系數等于測試儀默認變比和PT真實變比商的平方。得到電容值后就可以利用公式I=3ωC0 Uφ（Uφ為<>被測系統的相電壓）計算出系統電容電流值。
使用DJCI-H全自動電容電流測試儀可以測量中性點不接地的任意電壓等級電網的電容電流，考慮到電容電流測試儀使用的方便性，本測試儀僅提供了配電網常見的電壓等級以供選擇，但本測試儀同樣可以應用于其他電壓等級的電網。這時，由于實際的PT變比與測試儀提供選擇的變比不同，就存在一個測量結果歸算的問題，歸算就是將測量結果乘以一個歸算系數，具體的歸算方法如下：
選擇一個與真實電網線電壓等級UZ相近的"系統線電壓" Un，測量方法和上述介紹的方法完全相同，根據上述的歸算公式就可以知道：將測量出的電容值乘以歸算系數（Un / UZ）2 就是所測系統真實的電容值，而電容電流的真實值則是顯示值乘以（Un / UZ）。
例如，測量電壓等級為18.5kV的發電機系統，由于本測試儀沒有提供18.5kV系統線電壓供選擇，可以在測試儀中選擇"系統線電壓"
為10kV進行測量，這時測試儀則以10kV為默認值，而系統實際的PT變比是以18.5kV為基準的，因此必須將電容的測量結果乘以系數（10/18.5）2＝0.292后才是真實的電容測量結果電容電流的真實值則是顯示結果乘以（10/18.5）＝0.54。同樣，也可以選擇"系統線電壓"為35kV，但這時電容量的歸算系數是（35/18.5）2＝3.579，電容電流的歸算系數是
（35/18.5）＝1.892。
