變電站電氣設備交流耐壓諧振裝置操作方法

一、變電站電氣設備交流耐壓諧振裝置通用操作說明

（一）通用操作步驟：

正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。

1.自動試驗：

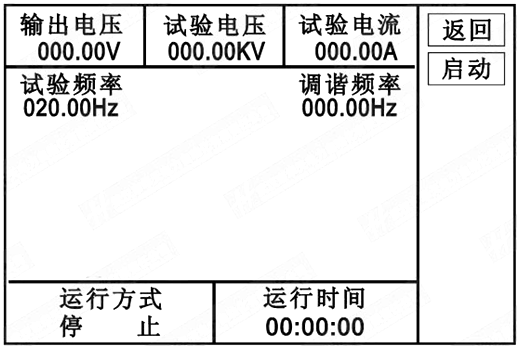

變電站電氣設備交流耐壓諧振裝置進入主界面，點擊"自動"，進入下圖1界面，點擊"啟動"， "確認"，則自動進行調諧、升壓、計時、降壓。
圖1 界面依次如下：調諧
為了更好地找到準確的諧振點，變電站電氣設備交流耐壓諧振裝置在本功能下的調諧分為粗調和細調兩步，均為自動進行，只有完成了調諧，才自動進入到下一界面； 因為是在低電壓下的調諧，所產生的高壓電壓不會對被試品有任何的損害，所以請耐心等待。即使在最不利的情況下，自動調諧的時間也不會超過3分鐘！
升壓：

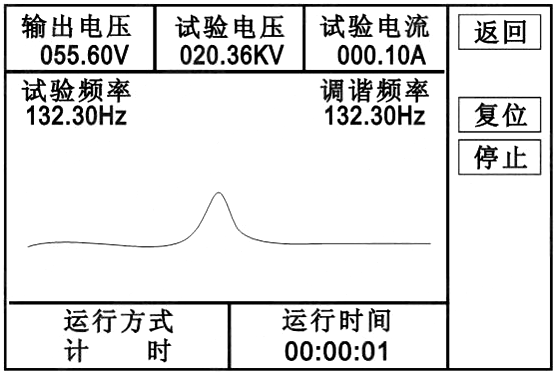

計時：

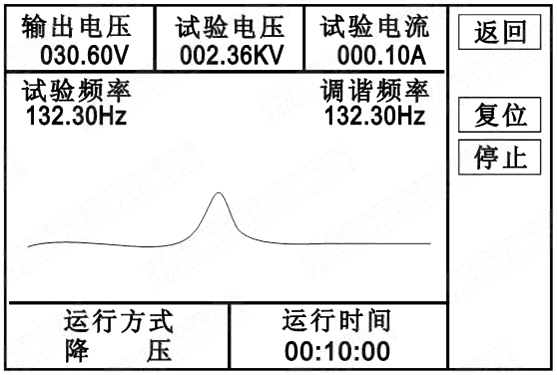

降壓 ：

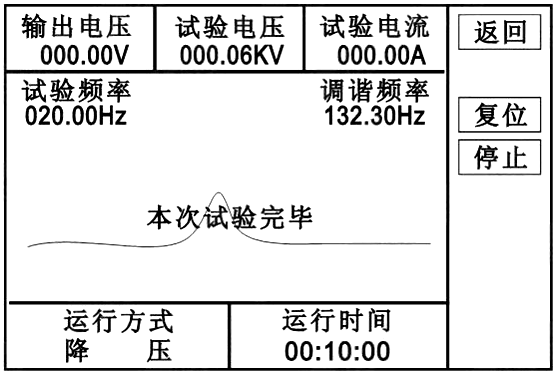

試驗完成：
在試驗過程中出現保護動作時，均有相關界面顯示。

2. 手動/半自動試驗

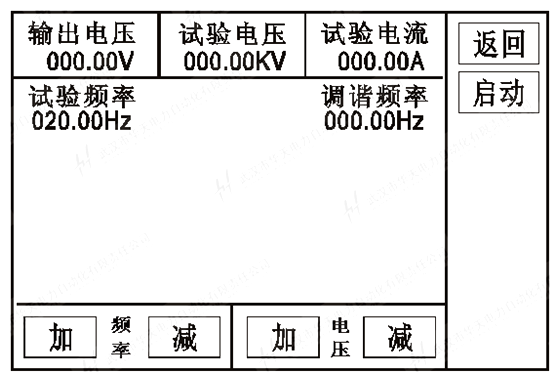

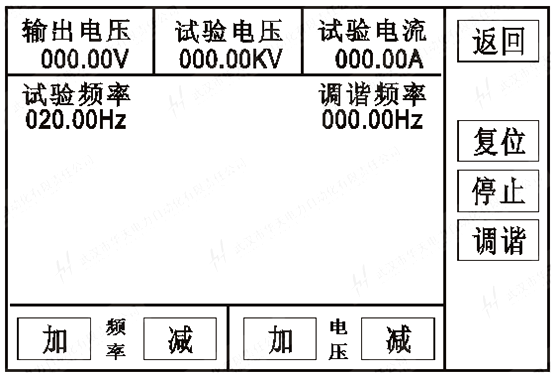

：進入界面，點擊"手動"，進入下圖界面，點擊"啟動"， "確認"，，則可以進行手動/自動調頻、手動升降壓。半自動試驗：點擊"調諧"，則自動調諧，調諧完成后點擊電壓"加、減"手動升壓。
手動試驗：點擊頻率"加、減"，則手動調諧，調諧完成后點擊電壓"加、減"手動升壓。

（二）資料查詢及輸出試驗結果

變電站電氣設備交流耐壓諧振裝置進入圖2界面，點擊"資料"，進入資料界面，點擊"上頁"， "下頁"，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶USB接口的，插入U盤點擊"保存"即可以把當頁試
驗記錄輸入到U盤保存。

二、常見故障排除

（一）通用注意事項：

1. 本試驗變電站電氣設備交流耐壓諧振裝置應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。
2. 操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3. 為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按變電站電氣設備交流耐壓諧振裝置國家有關標準和規程進行試驗操作。
4. 各聯接線不能接錯，否則可導致試驗裝置損壞
5. 變電站電氣設備交流耐壓諧振裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

（ 二 ）常見故障原因及排除：

（1）風扇不能啟動：
（2）急停、故障保護、失諧保護后，沒有按"故障復位"；
（3）內部溫度過高，功率元件熱保護；
排除方法：關斷儀器電源，將變電站電氣設備交流耐壓諧振裝置靜置30分鐘左右，重新開啟電源，按儀器面板上的"復位"鍵，再啟動儀器。
如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！
2. 自動調諧不能完成，找不到諧振點：
現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點
原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路
排除方法：
1.)檢查接地裝置可靠，接地連接線是否有斷開點；
2.)檢查勵磁變壓器的高低壓線圈的通斷；
3.)檢查每一只電抗器的通斷；
4.)檢查分壓器的信號線的通斷；
5.)檢查分壓器的高低壓電容臂的通斷；
6.)變電站電氣設備交流耐壓諧振裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；
如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！
3. 不能升壓到試驗電壓
現象：
（1）調諧曲線是一條曲線，有較低的尖峰；
（2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；
（3）各聯接線不能接錯，否則可導致試驗裝置損壞;
（4）變電站電氣設備交流耐壓諧振裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
原因：
（1）電抗器與試品電容量不匹配，沒有準確找到諧振點；
（2）試品損耗較高，系統Q值太低；
（3）勵磁變壓器高壓輸出電壓較低；
（4）高壓連接線過長或沒有采用高壓放暈線
排除方法：
（1）將補償電容器并接入試驗回路，加大回路電容量；
（2）盡可能將多只電抗器串聯，提高回路電感量；
（3）盡可能將多只電抗器串聯，提高回路電感量；
（4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；
（5）一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。
