智能便攜式充電機操作方法

蓄電池充電機功能操作

開機：打開電源開關，稍作等待或按"確認"鍵進入該蓄電池充電機主界面。主界面如下：

（一） 蓄電池充電機電池活化

在蓄電池充電機主界面中，可通過←/→鍵移動光標選中電池活化選項后，按【確認】鍵進入。

1.活化設置界面

在活化設置界面中，可通過移動←/→鍵移動光標選擇所需要的項目，同樣的方法修改循環次數（次數不大于10），以及放電下限電壓和充電上限電壓?；罨O(shè)置界面如下：
移動←/→鍵選擇執行或返回。執行進入下級菜單，返回回到上級菜單。
按【確認】鍵執行所選項目，按【返回】鍵直接返回上級菜單，效果同執行返回。

2.第N次循環活化充放電設置

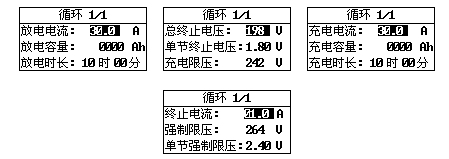

活化設置界面如下：
在活化第N次設置界面中，可通過←/→鍵移動光標選擇所需要的項目。移動光標選中放電時間選擇項后，進行修改(循環中充電、放電時間不應大于18小時,所有循環時間總和不大于100小時)。同樣方法修改電流（放電電流）、充電時間、電流（充電電流）。
設置好第一次循環參數后，移動光標選擇執行，按【確認】鍵，進入第二次循環的參數設置界面（同上）。

3.蓄電池充電機活化執行過程

完成N次活化設置后，進入活化充(放)電狀態指示界面。
先是活化放電指示，內容有電池電壓、放電電流、已放電時間、循環次數；后為活化充電指示內容有電池電壓、充電電流、已充電時間、循環次數。執行過程中，按【取消】鍵可以中斷活化，返回上級菜單。
活化放電準備界面：
活化放電中界面：
活化放電完成恢復中界面：
活化充電準備界面：
活化充電中界面：
活化充電完成恢復中界面：

（二） 電池放電

1. 電池放電設置

在蓄電池充電機主菜單中，通過↑/↓方向鍵移動光標選中電池放電選項后，按【確認】鍵進入電池放電功能選擇界面，界面如下：
在電池放電參數設置界面中，通過↑/↓方向鍵選擇要設置的項目，通過←/→方向鍵修改被選擇的項目。電池放電要設置的參數共有電池組類型、電池類型、電池?cái)?shù)量、放電電流總終止電壓、單節終止電壓、放電容量、放電時間、電池極性。其中，電池類型有2V、4V、6V、12V四種選擇。電池?cái)?shù)量被測電池組實際電池個數（當不用無線采集盒監測單節電池時，電池?cái)?shù)量設為0即可）。放電電流是設定電池放電工作電流（設置范圍0-30A）。終止電壓是電池組電壓終止值。單節終止電壓是電池組中個單節電池電壓的終止值（這兩個終止電壓設置一般是電池標稱電壓的0.9倍）。放電容量是電池組可放出容量的終止值。放電時間是本次放電時間長度。
當設置完放電參數后，按確認鍵彈出一個確認對話框。界面如下：
再次按下確認鍵，就會進入放電狀態，按返回鍵則退回到參數設置界面。如果測試儀內部存儲空間不夠，
則會彈出 "存儲空間不夠，是否刪除數據？"的對話框，界面如下：
如果用戶需要保存蓄電池充電機放電數據，則按返回鍵退出，在數據管理中把存儲記錄轉存到U盤中，在刪除數據即可！如果不需要保存數據，則直接按確認鍵，系統自動刪除完數據后進入到放電狀態。

2. 蓄電池充電機電池放電過程

完成放電設置并按【確認】鍵執行后，進入準備放電狀態指示界面，界面如下：
進入開始放電狀態指示界面
進入到放電界面后，測試儀1分鐘后才會開始放電，主要是為了在放電前先測量各電池電壓，以便讓測試人員了解這組電池的狀況。放電結束后也會在多測1分鐘，以便了解各電池電壓恢復狀況。
在電池放電界面中，電池容量是已放出的電池組的容量，電壓是電池組總電壓，電流是實際放電電流，最低電池電壓是指在放電過程中電壓最低的電池，第16號電池的電壓最低，為1.9V。
在此界面下，按下↓方向鍵可以查看各單體電池電壓的數據。界面如下：
按↑/↓方向鍵，可以查看其他各電池的電壓。當查看到所有電池電壓數據，在按↓方向鍵則會顯示所有電池電壓中最低的6個電池電壓的數據極其電池號，界面如下：
按↑/↓方向鍵，可以查看放電設置的參數。當查看到6個電池電壓的數據極其電池號后，再按↓方向鍵則會顯示設置的參數，界面如下：
在放電過程中，按↑/↓方向鍵來切換這些界面顯示。
放電過程中，如果有分機在放電過程中出現故障會給出提醒，例如1號機故障，就會出現如下界面：
此時，按↑/↓方向鍵來切換到如下界面些界面顯示：
當有分機故障時按左鍵可彈出以下界面：
選擇正確的備用分機號和故障分機號，按確定鍵就可以在放電過程中更換分機。

（三） 電池充電

蓄電池充電機電池充電設置

在蓄電池充電機主菜單中，通過↑/↓方向鍵移動光標選中電池充電選項后，按【確認】鍵進入電池充電功能選擇界面，界面如下：
在電池充電參數設置界面中，通過↑/↓方向鍵選擇要設置的項目，通過←/→方向鍵修改被選擇的項目。電池放電要設置的參數共有電池組類型、電池類型、電池?cái)?shù)量、充電電流充電電壓、終止電流、充電容量、充電時長、總電壓高限、單節電壓高限、電池極性。其中，電池類型有2V、4V、6V、12V四種選擇。電池?cái)?shù)量被測電池組實際電池個數（當不用無線采集盒監測單節電池時，電池?cái)?shù)量設為0即可）。充電電流是設定電池充電工作電流（設置范圍0-30A）。單節電壓高限是電池組中個單節電池電壓的終止值（單節電壓高限設置一般是電池標稱電壓的1.1倍）。充電時間是本次充電時間長度。
當設置完充電參數后，按確認鍵彈出一個確認對話框。界面如下：
再次按下蓄電池充電機確認鍵，就會進入充電狀態，按返回鍵則退回到參數設置界面。
