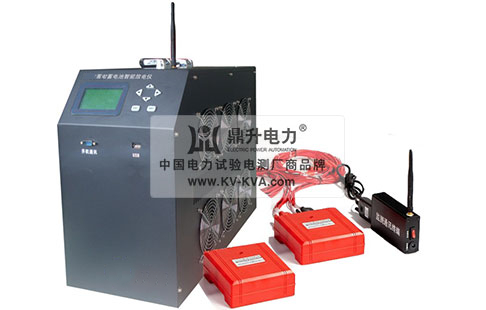

蓄電池放電監測儀操作方法

開機：打開電源開關，稍作等待或按"確認"鍵進入該蓄電池放電監測儀主界面。主界面如下：

（一）核對性放電設置

在主菜單中，通過↑/↓方向鍵移動光標選中本機放電選項后，按【確認】鍵進入本機放電功能選擇界面，界面如下：
↑/↓方向鍵移動光標選中核對性放電測試選項后，按蓄電池放電監測儀【確認】鍵進入電池放電參數設置界面，界面如下：
在電池放電參數設置界面中，通過↑/↓鍵選擇要設置的項目，通過←/→鍵修改被選擇的項目。電池放電要設置的參數共有電池組類型、電池類型、電池數量、放電電流、總終止電壓、單節終止電壓、放電容量、放電時間、電池極性。其中，電池組類型有24/48/110/220V
4種選擇。電池類型有2V/100AH、2V/200AH、2V/400AH、2V/500AH、2V/1000AH、2V/3000AH、12V/100AH、12V/200AH、12V/300AH
9種選擇。電池數量被測電池組實際電池個數（當不用無線采集盒監測單節電池時，電池數量設為0即可）。放電電流是設定放電儀工作電流（設置范圍0-300A）。終止電壓是電池組電壓終止值。單節終止電壓是電池組中個單節電池電壓的終止值（這兩個終止電壓設置一般是電池標稱電壓的0.9倍）。放電容量是電池組可放出容量的終止值。放電時間是本次放電時間長度。
當設置完蓄電池放電監測儀放電參數后，按確認鍵彈出一個確認對話框。界面如下：
再次按下確認鍵，就會進入放電狀態，按返回鍵則退回到參數設置界面。如果放電儀內部存儲空間不夠，則會彈出 "存儲空間不夠，是否刪除數據？"的對話框，界面如下：
如果用戶需要保存放電數據，則按返回鍵退出，在數據管理中把存儲記錄轉存到U盤中，在刪除數據即可！如果不需要保存數據，則直接按確認鍵，系統自動刪除完數據后進入到放電狀態。

（二）蓄電池放電監測儀電池放電過程

完成放電設置并按【確認】鍵執行后，進入準備放電狀態指示界面，界面如下：
進入蓄電池放電監測儀開始放電狀態指示界面
進入到放電界面后，放電儀1分鐘后才會開始放電，主要是為了在放電前先測量各電池電壓，以便讓測試人員了解這組電池的狀況。放電結束后也會在多測1分鐘，以便了解各電池電壓恢復狀況。
在電池放電界面中，電池容量是已放出的電池組的容量，電壓是電池組總電壓，電流是實際放電電流，最低電池電壓是指在放電過程中電壓最低的電池，第16號電池的電壓最低，為1.9V。
在此界面下，按下↓方向鍵可以查看各單體電池電壓的數據。界面如下：
按↑/↓方向鍵，可以查看其他各電池的電壓。當查看到所有電池電壓數據，在按↓方向鍵則會顯示所有電池電壓中最低的6個電池電壓的數據極其電池號，界面如下：
按↑/↓方向鍵，可以查看放電設置的參數。當查看到6個電池電壓的數據極其電池號后，再按↓方向鍵則會顯示設置的參數，界面如下：
在放電過程中，按↑/↓方向鍵來切換這些界面顯示。放電過程中，如果有分機在放電過程中出現故障會給出提醒，例如1號機故障，就會出現如下界面：
此時，按↑/↓方向鍵來切換到如下界面些界面顯示：
當有分機故障時按左鍵可彈出以下界面：
選擇正確的備用分機號和故障分機號，按確定鍵就可以在放電過程中更換分機。

（三）短時容量測試

在本機放電菜單中，通過↑/↓方向鍵移動光標選中短時容量測試選項后，按【確認】鍵進入短時容量測試參數設置界面，界面如下：
在短時容量測試參數設置界面中，通過↑/↓方向鍵選擇要設置的項目，通過←/→方向鍵修改被選擇的項目。電池放電要設置的參數共有電池組類型、電池類型、電池數量、總終止電壓、單節終止電壓5個。其中，電池組類型有24/48/110/220V
4種選擇。電池類型有2V/100AH、2V/200AH、2V/400AH、2V/500AH、2V/1000AH、2V/3000AH、12V/100AH、12V/200AH、12V/300AH
9種選擇。電池數量被測電池組實際電池個數（當不用無線采集盒監測單節電池時，電池數量設為0即可）。放電電流是電池容量的0.2C（當選定電池類型時，此項會自動設置好）終止電壓是電池組電壓終止值。單節終止電壓是電池組中個單節電池電壓的終止值（這兩個終止電壓設置一般是電池標稱電壓的0.9倍）。放電時間是容量測試時間，為11分鐘。
當設置完測試參數后，按確認鍵彈出一個確認對話框。界面如下：
再次按下確認鍵，就會進入測試狀態，按返回鍵則退回到參數設置界面。

（四）蓄電池放電監測儀容量測試過程

完成參數設置并按【確認】鍵執行后，進入容量測試界面，界面如下：
在容量測試界面中，曲線為被測蓄電池組的電壓曲線，測試時間為11分鐘，測試過程中實時監測電壓和放電電流，在此界面下，按下↑/↓方向鍵可以查看各單體電池電壓的數據。
當測試完成后，即可給出被測蓄電池組的容量。界面如下：
在此界面下，按↑/↓方向鍵可以查看各單體電池容量數據，如被測電池為2V蓄電池則界面如下：
在測試過程中按↑/↓方向鍵，可以查看其他各電池的電壓。當查看到所有電池電壓數據，按↓方向鍵則會顯示所有電池電壓中最低的6個電池電壓的數據極其電池號，界面如下：
在測試過程中，按↑/↓方向鍵來切換這些界面顯示。
接續放電選中之后
按上下鍵切換到如下界面：
按左右鍵選擇要更改的項目，然后按確定鍵開始接續放電。
