充電機特性測試儀操作方法

1、充電機特性測試儀功能操作

主菜單：

圖4-1 主菜單

2、綜合測試

綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，并計算出穩壓精度、穩流精度、紋波系數。使用的按鈕如下：
X：退出測試。
開始：參數設置后，開始測量。
列表：以列表方式顯示測量結果。
趨勢：以趨勢方式顯示測量結果。
概要：顯示主要測量參數。
保存：保存當前測量結果。
終止：終止當前測量。
在插有U盤的時候，可保存圖片。

（一）儀表編號設置

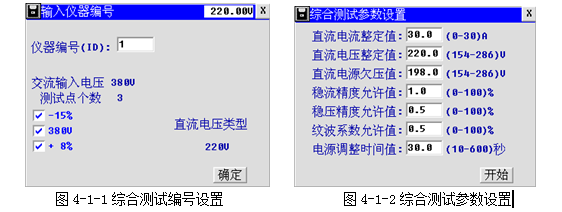

開始新的測量之前需對圖4-1-1界面中的參數進行選擇性設置。
編號（ID）為被測直流電源的編號。
默認交流輸入電壓為380V，且不可更改。
測試點個數會根據選擇測試點電壓個數而變化。
直流電壓類型為要測試的直流電源類型。

（二）參數設置

開始測量之前需對圖4-1-2界面中的參數進行設置。
直流電流整定值：做此項測試時，被測試的直流電源系統所需的負載，用戶只需輸入電流值，程序只動計算出負載電阻值，并將其接通。范圍0A至30A。
直流電壓整定值：被測試的直流電源系統的輸出電壓在其浮充電電壓調節范圍的任一值，缺省值為220V，范圍154V至286V。
直流電源欠壓值：指直流電源系統的欠壓值。缺省值為198V。
穩流精度允許值：指直流電源系統出廠時規定值。缺省值為1%。
穩壓精度允許值：指直流電源系統出廠時規定值。缺省值為0.5%。（行標、國標）
紋波系數允許值：指直流電源系統出廠時規定值。缺省值為0.5%。（行標、國標）
電源調整時間值：指直流電源系統的響應時間。
點擊開始鍵，開始測試。

（三）充電機特性測試儀概要顯示

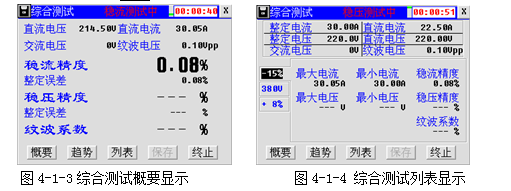

點擊概要鍵，以概要方式顯示結果，如圖 4-1-3。第一行從左到右依次為直流電壓和直流電流，第二行從左到右依次為交流電壓和紋波電壓。第三行為穩壓精度，第四行為穩流精度，第五行為紋波系數。如果某一穩壓精度、穩流精度或紋波系數超出了規定值，系統會用紅色顯示該值以提示用戶。界面上中部顯示當前測量狀態，界面右上角顯示當前測量持續時間。

（四）充電機特性測試儀列表顯示

點擊列表鍵，以列表方式顯示結果，如圖 4-1-4。第一行從左到右依次為整定電流和直流電流，第二行從左到右依次為整定電壓和直流電壓，第三行從左到右依次為交流電壓和紋波電壓。第四行從左到右依次為電壓最大值、電壓最小值和穩壓精度，第五行從左到右依次為電流最大值、電流最小值和穩流精度，第六行從左到右依次為穩壓紋波系數和穩流紋波系數。如果某一穩壓精度、穩流精度或紋波系數超出了規定值，系統會用紅色顯示該值以提示用戶。界面左部的電壓為調壓器調節電壓。

（五）充電機特性測試儀趨勢顯示

點擊趨勢鍵，以趨勢圖方式顯示結果，如圖 4-1-5。從上到下依次為直流電壓趨勢數據和直流電流趨勢數據。趨勢圖曲線從左側逐步形成，趨勢圖基準線上的讀數與曲線所繪制的最新數值相對應。趨勢圖底部為時間軸。 圖4-1-5綜合測試趨勢顯示

（六）終止測量

點擊充電機特性測試儀終止鍵即可中指當前測量。

（七）保存數據

測試完成后會彈出對話框詢問是否要保存數據。點擊確定鍵即可保存數據，點擊取消鍵不保存數據，同時保存鍵變?yōu)閱⒂脿顟B(tài)可隨時點擊保存鍵保存當前測量數據。測試過程中不允許保存數據。

（八）保存屏幕

在插入USB盤，并且當前無對USB盤的操作時，可點擊屏幕左上角的 圖標，將當前屏幕保存到USB盤。

3、穩壓測試

按照DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》規定，交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度
使用充電機特性測試儀的按鈕如下：
X：退出測試。
開始：參數設置后，開始測量。
列表：以列表方式顯示測量結果。
趨勢：以趨勢方式顯示測量結果。
概要：顯示主要測量參數。
保存：保存當前測量結果。
終止：終止當前測量。
在插有U盤的時候，可保存圖片。

（一）趨勢顯示

儀表編號設置

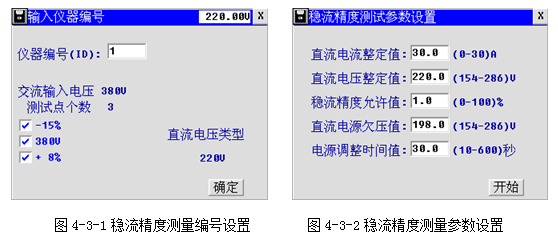

開始新的測量之前需對圖4-2-1界面中的參數進行選擇性設置。
編號（ID）為被測直流電源的編號。
默認交流輸入電壓為380V，且不可更改。
測試點個數會根據選擇測試點電壓個數而變化。
直流電壓類型為要測試的直流電源類型。
設置完成后點擊確定鍵進入綜合測試參數設置界面。

（二）參數設置

開始測量之前需對參數進行設置。
直流電流整定值：做此項測試時，被測試的直流電源系統所需的負載，用戶只需輸入電流值，程序只動計算出負載電阻值，并將其接通。范圍0A至30A。
直流電壓整定值：被測試的直流電源系統的輸出電壓在其浮充電電壓調節范圍的任一值，缺省值為220V，范圍154V至286V。
穩壓精度允許值：指直流電源系統出廠時規定值。缺省值為0.5%。（行標、國標） 電源調整時間值：指直流電源系統的響應時間。
點擊充電機特性測試儀開始鍵，開始測試。

（三）概要顯示

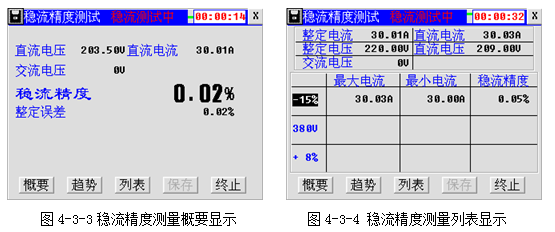

點擊概要鍵，以概要方式顯示結果，如圖
4-2-3。第一行從左到右依次為直流電壓和直流電流。第二行為交流電壓。第三行為穩壓精度。如果穩壓精度超出了規定值，系統會用紅色顯示該值以提示用戶。界面上中部顯示當前測量狀態，界面右上角顯示當前測量持續時間。

（四）列表顯示

點擊列表鍵，以列表方式顯示結果， 第一行從左到右依次為整定電流和直流電流，第二行從左到右依次為整定電壓和直流電壓，第三行為交流電壓。第四行從左到右依次為電壓最大值、電壓最小值和穩壓精度的標題，標志下面出現的數據與標題一致。如果某一穩壓精度超出了規定值，系統會用紅色顯示該值以提示用戶。界面左部的電壓為調壓器調節電壓

（五）趨勢顯示

點擊趨勢鍵，以趨勢圖方式顯示結果，從上到下依次為直流電壓趨勢數據和直流電流趨勢數據。趨勢圖曲線從左側逐步形成，趨勢圖基準線上的讀數與曲線所繪制的最新數值相對應。趨勢圖底部為時間軸。
