發電機轉子交流阻抗測試儀操作方法

1、發電機轉子交流阻抗測試儀操作說明

（一）自動測試（推薦使用）

1.按下圖（圖2）接線

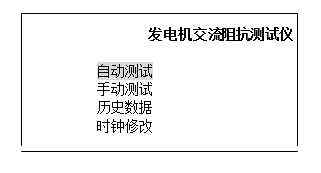

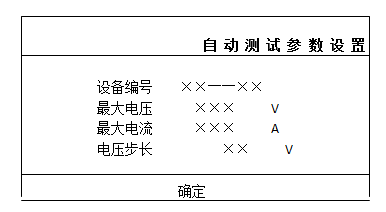

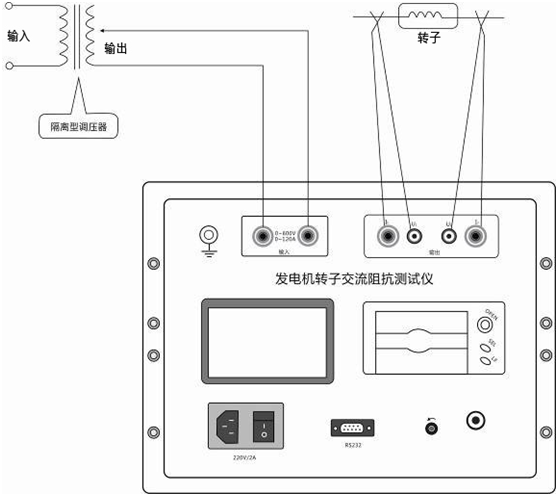

圖2. 轉子交流阻抗試驗接線圖 2、接線無誤后接通"工作電源開關"，發電機轉子交流阻抗測試儀經自檢后屏幕顯示主菜單。3、用光標選定"自動測試"按"確認"鍵進入，進入后屏幕顯示"自動測試參數設置"界面。 其中：設備編號?D?D是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。
電壓步長?D?D是指在以電壓為基準進行各參數數據采集時，每次采集數據之間的間隔電壓數值的大小；范圍（5～50 V）。
最大電壓?D?D是指試驗中需要測試的最大電壓值，范圍（0～600V），其設定值的1.1倍為儀器默認的過壓保護動作值。
最大電流?D?D是指試驗中需要測試的最大電流值，范圍（0～120A），其設定值的1.1倍為儀器默認的過流保護動作值。
提示：光標有兩種模式："?"為選擇模式，用來選擇某一數據或功能；"?z" 為修改模式，用來修改選中的數據大小。
發電機轉子交流阻抗測試儀每次最多能測試50組數據，當最大電壓與電壓步長之比大于50時，儀器將判斷參數設置無效

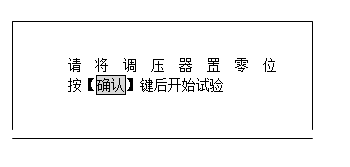

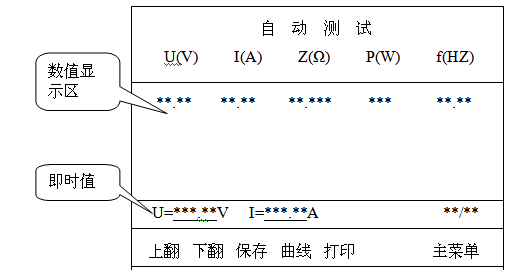

4、根據試驗需要將以上參數設置好，移動光標選擇"確認"后再按下"確認"鍵，屏幕提示： 5、按"確認"鍵后試驗開始，屏幕顯示自動測試界面： 6、在此界面下調節調壓器升壓儀器將自動采集、顯示所有參數在各測試點的測量數值。直至到最大設定電壓值，儀器蜂鳴器發出提示音，提示數據測量完畢。此時應迅速將調壓器回零。
提示：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器的保護電路都將動作，切斷測試回路。

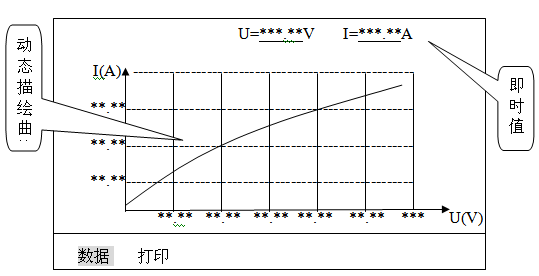

7、也可以移動光標選擇"曲線" 按"確認"鍵，將屏幕顯示切換到曲線坐標界面下進行測試操作。（曲線坐標的大小是根據試驗設置的參數大小對應自動生成）。
在曲線坐標界面下儀器自動測量采集并動態描繪所有測試點，生成一條點狀曲線（點狀曲線有助于查找對應的電流、電壓值）。直至到最大設定電壓或電流值，發電機轉子交流阻抗測試儀發出提示音，提示數據采集完畢。此時應迅速將調壓器回零。
調壓器回零后，移動光標可隨意選擇在"數據"和"曲線"兩個界面下查看測試結果；在"數據"界面下移動光標選擇"打印"并按"確認"。發電機轉子交流阻抗測試儀將打印"交流阻抗測試告"；在"曲線"界面下移動光標選擇"打印"并按"確認"。儀器將打印"交流阻抗特性曲線"。

（二）手動測試

1. 按圖2接線。

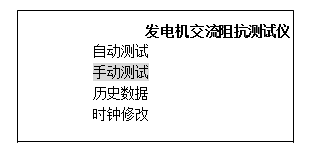

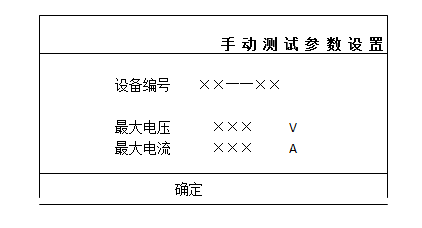

2. 接線無誤后接通"工作電源開關"，發電機轉子交流阻抗測試儀經自檢后屏幕顯示主菜單。 3．移動光標選定"手動測試"按"確認"鍵進入，進入后屏幕顯示"手動測試參數設置"界面。 其中：設備編號?D?D是用于區分不同設備、不同試驗性質、次數。以便于在歷史數據中查找和技術管理。
最大電壓?D?D是指在試驗中需要測試的最大電壓值，范圍（0～600V），其設定值的1.1倍為儀器默認的過壓保護動作值。
最大電流?D?D是指在試驗中需要測試的最大電流值，范圍（0～120A），其設定值的1.1倍為儀器默認的過流保護動作值。
提示：光標有兩種模式："?"為選擇模式，用來選擇某一數據或功能；"?z" 為修改模式，用來修改選中的數據大小。

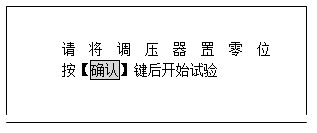

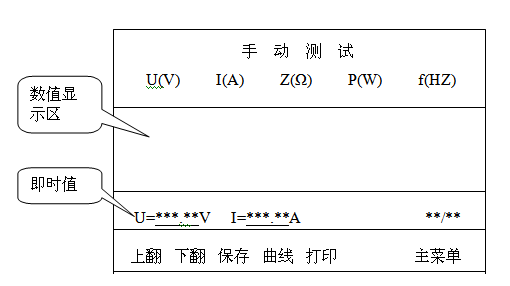

4．根據試驗需要設置以上各參數，按"確認"鍵，屏幕提示： 5．按"確認"鍵后試驗開始，屏幕顯示手動測試界面： 6．在此界面下調節調壓器升壓，當即時值出現需要的電壓（或電流）測試點時按"確認"鍵儀器將自動采集、顯示一組在此測試點下各參數的測量數據；以此類推……直至將所有需要的測試點測試完畢，然后將調壓器回零。
提示：當出現誤操作使輸出電壓或電流有一項超過設定最大值的1.1倍時，儀器的保護電路都將動作，切斷測試回路。 7．調壓器回零后，移動光標可隨意選擇在"數據"和"曲線"兩個界面下查看測試結果；（曲線坐標的大小是根據試驗設置的參數大小對應自動生成）在"數據"界面下移動光標選擇"打印"并按"確認"，儀器將打印"交流阻抗測試報告"；在"曲線"界面下移動光標選擇"打印"并按"確認"，儀器將打印"交流阻抗特性曲線"。

（三）查看歷史數據

1. 在主菜單下移動光標選擇"歷史數據"，按"確認"鍵，儀器將顯示所有保存的歷史數據（以時間先后為序）。
2. 根據試驗的時間和設備編號，移動光標選擇"上翻"或"下翻"來查找需要的歷史數據，找到后用光標選中并按"確認"鍵，儀器將顯示此次試驗的所有測試數據和特性曲線。在"數據"界面下移動光標選擇"打印"并按"確認"。儀器將打印"交流阻抗測試報告"；在"曲線"界面下移動光標選擇"打印"并按"確認"。儀器將打印"交流阻抗特性曲線"。

（四）修改時鐘

1．在主菜單下移動光標選擇"修改時鐘"，按"確認"鍵，發電機轉子交流阻抗測試儀將顯示"修改時鐘"界面。 2．用旋轉鼠標移動光標選擇修改對象，選中后按"確認"，再用旋轉鼠標修改數據大小，修改完畢后按"確認"。
3．全部修改完畢后移動光標選擇"確認"按下"確認"鍵，發電機轉子交流阻抗測試儀將按新時鐘計時。

（五）計算機操作

1．安裝軟件 首次使用前應先安裝EDHNZ型專用應用軟件，方法如下：打開計算機Win95以上操作系統安裝環境下，將隨機EDHNZ型應用軟件驅動光盤插入光驅--并運行光驅，雙擊"SET UP"圖標，在新生成的對話框中單擊"下一步"（Next）……直到"完成"（Finish）。計算機自動EDHNZ型應用軟件安裝到磁盤上，并在桌面上自動生成快捷方式圖標。
2．?dāng)?shù)據下載和編輯測試報告 將主機上RS232接口與計算機上對應的接口相連接，打開測試儀主機工作開關，屏幕顯示主菜單。在計算機桌面上，雙擊DMFZ-H型應用軟件圖標運行應用軟件，自動進入數據下載和編輯報告環境，按照顯示界面窗口的中文提示進行操作即可。

2、發電機轉子交流阻抗測試儀使用注意事項

1．發電機轉子交流阻抗測試儀使用前，應認真閱讀產品使用說明書，掌握正確的使用方法。
2．試驗時正確接線。在檢查接線正確無誤、聯接可靠后方可通電。
3．在測試鉗的兩根導線中，稍粗的導線為電流線（I1、I2）稍細的導線為電壓線（U1、U2）。本儀器采用專用大電流快速接頭，插拔時應稍加旋轉。
4．正確操作。測試時調壓器在測試點附近應緩慢升壓，以確保數據采集的可靠性。
5．試驗中如出現保護動作，必須查明原因排除異常后方可繼續試驗，不可盲目操作，以免帶來不必要的損失。

3、發電機轉子交流阻抗測試儀打印紙的安裝

1．將打印機前面板向外拉出。
2．沿軸向捏壓紙卷中的塑料軸從打印機上取下空紙卷筒。
3．裝上新紙卷，一定要確認紙卷軸已安裝牢固，不會掉出。
4．將紙卷的端頭折成（或剪成）如下圖的式樣。
5．接通打印機的電源，按SEL(左)鍵，使SEL指示燈滅，然后再按LF（右）鍵，使機頭轉動。這時用手將紙端頭送入機頭下面紙口處，紙便會徐徐進入機頭，直到從機頭正前方露出為止。再按一下LF鍵或SEL鍵，機頭便會停止轉動。
6．將打印機前面板推回原位置即可。
