超低頻高壓發生器操作方法

一、超低頻高壓發生器使用方法

（一）測試線連接方法

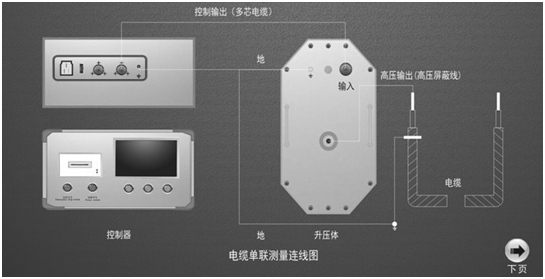

圖4a VLF-30/1.1(連線圖) 圖4b VLF-80/1.1(連線圖) 連線說明：用本產品隨機配備的專用線和接地線按圖4a/b的方法連接。電源插座用電源線連至80Hz/220V的交流電上。

（二）操作程序

1. 開機、關機、復位:

    按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用超低頻高壓發生器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。

2. 設置限定參數

 在圖5所示的設限界面上，可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：
（A）點擊"選擇"鍵，可在參數之間循環移動特選方框。被選中的參數可用"改數"鍵修改之。
（B）點擊："改數"鍵，可將特選方框選中的參數按遞增的方式循環修改之：
  1. 頻率有三種選擇：0.1、0.05、0.02。它規定了儀器的輸出頻率。單位為Hz。
  2. 定時修改范圍：0-99分。它規定了試驗時間的長短。單位為分鐘。
  3. 試驗電壓范圍為0至額定值，單位為ＫＶ。它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出
  4. 電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作。
  5. 電壓保護值設定范圍為0至額定值，單位為KV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。
  以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。
（C）點擊"返回"鍵，超低頻高壓發生器進入圖6所示的升壓待命界面。

（三）待命界面

待命界面提供如下三種功能：
（A）點擊"升壓"鍵，超低頻高壓發生器進入自動升壓程序。
（B）點擊"設限"鍵，超低頻高壓發生器返回至圖5所示的設限子界面，以便重新修改參數。
（C）點擊"查看"鍵，查看最近九次的試驗數據。

（四）自動升壓

按圖6點擊升壓鍵后，超低頻高壓發生器在電腦的控制下，按如下流程進行升壓試驗：自檢→升壓→等幅輸出→停機 分別說明如下：

(a)自檢

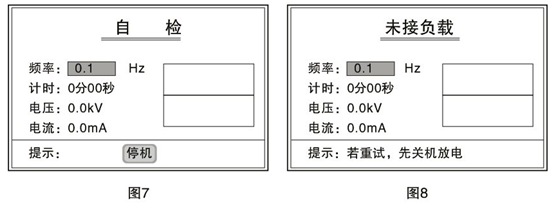

    自檢時出現如圖７所示的提示界面。超低頻高壓發生器輸出一個探測電壓，對系統進行檢測，若正常則進行升壓；若不正常則會停機,出現圖8所示的提示信息："未接負載", 表示未接升壓體或未接容性試品或儀器有故障。

（b）升壓

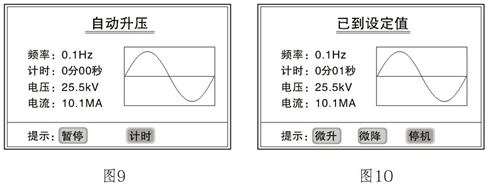

    自檢成功后，超低頻高壓發生器自動進入升壓狀態，如圖9。儀器將用若干個周期的時間將電壓升至設定值。在升壓過程中，若想暫停升壓，可點擊圖9中的"暫停"鍵,儀器將進行等幅輸出同時此鍵自動變?yōu)?升壓"鍵。若想繼續升壓，可點擊此鍵，儀器將繼續升壓，直至設定電壓為止。這兩種功能可反復交替進行。在升壓過程中，點擊"計時"鍵，儀器開始計 時，也可等到電壓升至設定值后，儀器自動開始計時。同時"計時"鍵自動變?yōu)?停機"鍵，如圖10。

（c）電壓微調

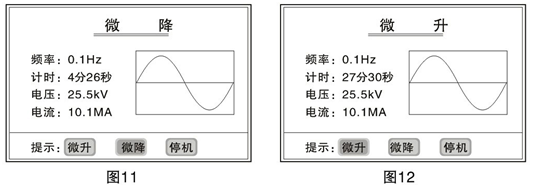

若輸出電壓不滿足要求，可點擊"微升"或"微降"鍵來調整電壓。每點擊一次之后，應至少觀察一個周期再作調整，直到滿意為止。微升，微降期間出現如圖11、12所示界面。
而后迅速回到圖13所示的等幅輸出狀態。

（五）停機

超低頻高壓發生器提供兩種停機方式：
1. 定時停機：當計時達到設定時間，儀器自動停機。
2. 手動停機：點擊"停機"鍵可停機。
這兩種停機方式為正常停機。停機后出現圖14所示的"試驗通過"提示界面。一般電流未出現異常情況、試品未有放電現象或出現過流保護，就可認為試驗通過。

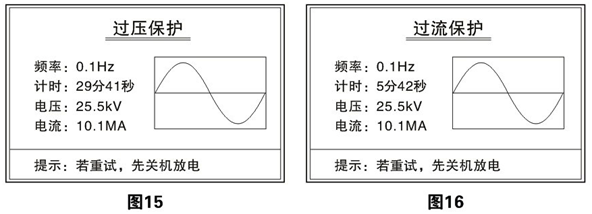

另外還有兩種非正常停機：過壓保護停機、過流保護停機。停機后出現圖15，圖16所示的提示界面。
起動停機指令后，儀器自動切斷輸出，再執行數據歷史保存，并進入相應的提示界面。

（六）打印

根據圖14的提示點擊"打印"鍵，可將顯示器上的本次數據打印成試驗報告。在查看歷史數據狀態下，點擊"打印"鍵，可打印屏幕上顯示的上一次歷史數據。

（七）查看歷史數據

    凡是通過了定時停機、點擊"停機"鍵進行的停機、過壓保護停機、以及過流保護停機的數據儀器自動將其保存為歷史數據。最多能保存九次測量的數據，九次以前的將自動刪除。點擊圖6中的"查看"鍵，可查看最近九次試驗的歷史數據。

二、電纜的超低頻耐壓試驗方法

1.1 將超低頻高壓發生器與試品相連的電器設備全部脫離試品電纜。
1.2 采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。
1.3 試驗電壓峰值：Umax＝3U0，其中U0為電纜導體對地或金屬屏蔽之間的額定工作電壓。
例如：額定電壓為10KV電纜，單相額定電壓 Ｕ0：
U0＝10KV÷√3
所以試驗電壓峰值為：
Umax＝3U0
＝3×10KV÷√3
＝√3×10KV
＝17.32KV
1.4 試驗時間：60分鐘。
1.5 可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。

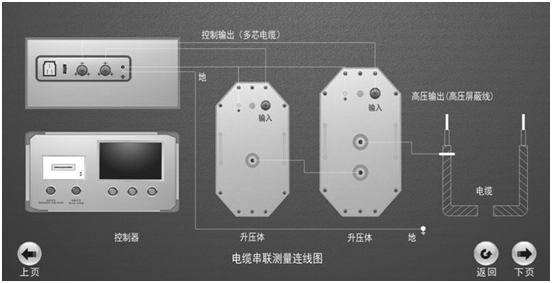

1.6 用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖17a/b所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值,
然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。
1.7 試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。
1.8 在升壓和耐壓過程中，如發現輸出波形異?；儯译娏鳟惓Ｔ龃?，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因
這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗
1.9 試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗,不得僅進行"補足時間"試驗。

三、大型高壓發電機的超低頻耐壓試驗方法

對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。
3.1 在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1HZ超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。
其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減??；
而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。

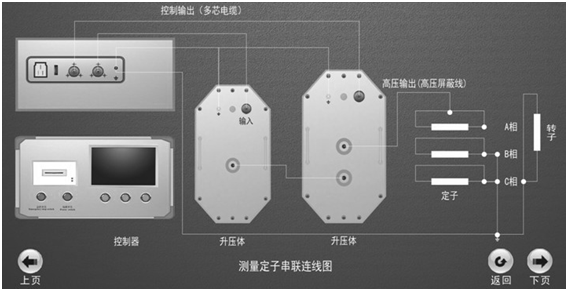

3.2 連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖18a/b所示
3.3 按照有關規程的要求，試驗電壓峰值可按如下公式確定：
Umax＝√2βKU0
其中Ｕmax ：為0.1Hz試驗電壓的峰值（KV）
β：0.1Hz與80Hz電壓的等效系數，按我國規程的要求,取1.2
K：通常取1.3∽1.5 一般取1.5
UO ：發電機定子繞組額定電壓（KV）
例如：額定電壓為13.8KV的發電機，超低頻的試驗電壓峰值計算方法為：
Umax＝√2×1.2×1.5×13.8≈35.1(KV)
3.4 試驗時間按有關規程進行
3.5 在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能全面監視絕緣的表面狀
態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正?，F(xiàn)象，如表面電暈、放電等。

四、電力電容器的超低頻耐壓試驗方法

試驗操作方法與上述方法相似，連線方法如圖19所示。在確定試驗電壓和試驗時間時，應按照有關規程辦。
