油浸式試驗變壓器操作方法

一、油浸式試驗變壓器使用方法

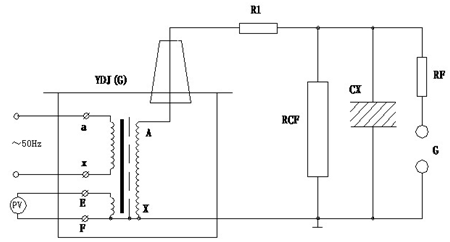

YDJZ 試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見圖1。

圖1 圖中：R₁ ?C 限流電阻RCF ?C 阻容分壓器 R_F ?C 球間隙保護電阻 G ?C 球間隙 C_X ?C 被試品
注：高壓尾必須可靠接地。
1.1 工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100?C300mA時，可取0.5 - 1Ω?M?ィㄊ匝櫚繆梗?；高壓側額定輸出電流為1A以
上時，可取1Ω?M?ィㄊ匝櫚繆梗?。常用水電阻作為限流電阻，管子長度可按150KV?Mm考慮，管子的粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配
制成各種不阻值。同的
1.2 球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110% - 120%）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω?M?ィㄊ匝櫚繆梗┭?
1.3 在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏坑，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于
或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必須
存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓（見圖1）。

二、工頻耐壓試驗操作注意事項

2.1 試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。
2.2 油浸式試驗變壓器應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
2.3 對于大型試驗，一般都應先進行空升試驗。即不接油浸式試驗變壓器時升壓至試驗電壓，校對各種表計，調整球間隙。
2.4 升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
2.5 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1?M3試驗電壓以下時，才能拉開電源。
2.6 在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：1）電壓表指針擺動很大；2）發現絕緣燒焦或冒煙；3）
被試品內有不正常的聲音。
2.7 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

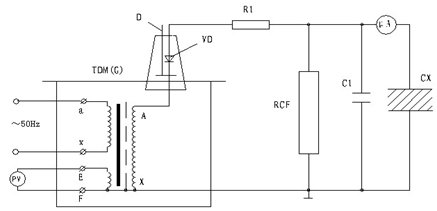

2.8 試驗變壓器在做被試品的直流耐壓或泄漏試驗時接線原理圖如圖2。
注：此試驗應先抽出短路桿"D"，圖2中所示。 圖2：高壓直流泄漏試驗接線圖 圖中：VD?C高壓硅堆R1?C限流電阻 C1?C高壓濾波電容 RCF-阻容分壓器 CX?C被試品 uA?C帶保護微安表 泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的最大整流電流。如電壓硅堆的最大整流電流為100mA時用于60KV的試驗裝置中，
限流電阻按R1=60/0.1=600KΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾流電容C1一般選擇在0.01 ?C 0.1uF，當被試品的電容量很大時，C1可省略不用。

三、泄漏試驗的操作及注意事項

3.1 試驗前應先檢查油浸式試驗變壓器是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。
3.2 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。
3.3 對于大電容量設備應緩慢升壓，防止油浸式試驗變壓器的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。
3.4 試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異?，F象應立即降壓，切斷電源，并查明原因，詳細記錄。
3.5 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

四、油浸式試驗變壓器注意事項

4.1 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。
4.2 做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
4.3 油浸式試驗變壓器接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4.4 從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速 度上升到您所需的額定試驗電壓的75% 后，再以每秒2% 額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的情況。升壓過程中或試驗過程中如發現測 量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。
4.5 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
4.6 油浸式試驗變壓器不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。
4.7 使用油浸式試驗變壓器做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。如《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等
