便攜式耐壓測試儀操作方法

一、便攜式耐壓測試儀使用與操作

（一）使用前準備

接通電源，使"電源"開關置于"開"的位置。
a. 數顯式： 此時，顯示輸出電壓、漏電流和時間的數碼管及各"測試單位"指示符號應亮。
b. 指針式： 此時，"電源"指示燈應亮。
逆時針旋轉"電壓調節"旋鈕到底，各示值均為零，則便攜式耐壓測試儀處于初始狀態。

（二）功能鍵說明和設定

報警電流設定
根據所需報警電流值選擇報警電流量程檔，按住"漏電流測試/預置"鍵，調節漏電流預置電位器，同時觀察漏電流顯示窗口中示值達到所需報警值時，停止調節漏電流預置電位器，
再放開"漏電流測試/預置"鍵，則漏電流設定完畢。 定時設定置"定時"鍵于"開"的位置。
注：當"定時"鍵處于"關"位置，則定時為"∞"。
a. 數顯式： 根據所需測試時間，撥動"定時"撥盤上數值，同時觀察測試時間窗口中示值達到所需測試時間值時，停止撥動定時預置撥盤，則定時設定完畢。
b. 指針式： 根據所需測試時間，旋轉"時間定時"電位器至所需測試時間值時，停止旋轉時間定時電位器，則定時設定完畢。

（三）輸出電壓設定

選擇輸出電壓種類或量程
a. 數顯式 置"電壓量程"鍵于所需量程檔。
注： 如選擇的試驗電壓在0～1500V時，應"彈出"此鍵；如選擇的試驗電壓大于1500V時，應"按下"此鍵。

（四）輸出電壓設置

按一下"啟動"按鈕，根據所需試驗電壓，順時針轉動"電壓調節"旋鈕，同時觀察輸出電壓窗口中示值達到所需電壓值時，停止轉動電壓調節旋鈕，并保持"電壓調節"旋鈕位置不變
按下"復位"按鈕，則試驗電壓設定完畢。 注：在以后測試過程中，如不改變試驗電壓，每次測試只需按一下"啟動"按鈕即可。如需改變試驗電壓，則重復上述步驟。讀數方式如下
a. 數顯式： 由儀器"電壓"顯示窗口直接讀取輸出電壓值。

（五）操作步驟

    在確定儀器輸出電壓示值為"0"，測試燈"熄滅"狀態下將高壓測試線（紅色）一端插入儀器的相對應（AC或DC）高壓輸出端，另一端與被測物的電源輸入端或其他帶電部件相連接， 再將另一根測試接地線（黑色）一端插入儀器的接地端并鎖緊，另一端與被測物的外殼（金屬）或電源輸入端的地線端相連（若被測物與大地或地線相連，則儀器接地端必須與它連在一起）。
    按下"啟動"按鈕，"測試"指示燈亮，電壓示值為當前試驗電壓值，漏電流示值為被測物上當前漏電流值，如被測物為合格品，試驗時間一到，無聲光報警聲，同時儀器自動切斷輸出電壓；如被測物在試驗時間內不合格，則"報警"燈亮，蜂鳴器發出報警聲，儀器自動切斷輸出電壓，可按下"復位"按鈕，消除報警。
用線控端子進行耐電壓測試（面板上"啟動"、"復位"按鈕失效，）"定時"鍵置于"關"位置。
    a. 另購本公司生產的線控測試棒一付，將黑色接地線一端插入儀器接地接線柱，另一端夾住被測物的接地端，將棒的線控插頭插入儀器線控插座，棒的高壓插頭插入"高壓"輸出端
然后把 測試棒的棒針接觸被測物帶電部件處，按下測試棒上按鈕即"啟動"，松開此鍵"復位"。

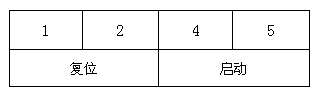

b. 線控接口引腳定義 自行接線，當線控 4、5 腳閉合時，儀器"啟動"；1、2 腳閉合時，儀器"復位"。（注：線控引線長度不可超過 2m，控制信號為無源觸點。）

二、便攜式耐壓測試儀使用注意事項

2.1. 便攜式耐壓測試儀使用前務必詳閱此使用說明書，并遵照指示步驟，依次操作。
2.2. 便攜式耐壓測試儀請勿使用非原廠提供之附件，以免發生危險。
2.3. 便攜式耐壓測試儀與被測物必須良好接地，不允許隨意扎在自來水管道上。
2.4. 便攜式耐壓測試儀產生的高壓足以造成人員傷亡。為預防觸電事故的發生，在使用本儀器前，請先戴上緣橡皮手套，腳下墊絕緣橡皮墊，然后進行有關操作。
2.5. 當便攜式耐壓測試儀處于測試狀態下，請不要觸摸測試線、被測物、測試棒和輸出端。
2.6. 不要使便攜式耐壓測試儀的測試線、線控線與交流電源線短路，以免儀器整體帶電。
2.7. 當測試完一個被測物，要更換另一被測物時，應使測試儀處于"復位"及"測試"指示燈熄滅和電壓示值為"0"狀態下進行。
特別注意：測試時，請不要用手觸摸高壓測試頭，以免發生意外。
2.8. 一旦電源開關被切斷時，如再度開啟時，則需等幾秒之后，千萬不要把電源開關連續做開與關的動作，以免產生錯誤的動作損壞儀器。
2.9. 便攜式耐壓測試儀空載測試時，漏電流會有示值。
