變壓器繞組變形測試儀操作方法

一. 變壓器繞組變形測試儀儀器使用方法

（一）儀器面板

1. 變壓器繞組變形測試儀面板上安裝有電源自鎖開關, 按下時電源打開,指示燈點亮,關閉時按下松開, 指示燈熄滅；

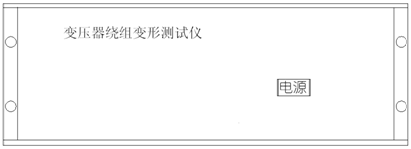

變壓器繞組變形測試儀前面板圖 2. 變壓器繞組變形測試儀背板上安裝有電源插座內藏保險絲。
3. USB通信端口連接筆記本電腦和無線藍牙天線。

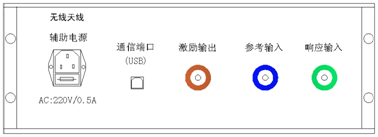

4. 測量信號端口:K9插座外標顏色與測量電纜外標顏色一致,請對顏色連接；變壓器繞組變形測試儀后面板圖

（二）變壓器的幾種常用檢測接線方式

變壓器繞組變形頻率響應測試儀主要是由主測量單元和筆記本電腦構成,并行三根專用測量電纜以及測量夾子和接地線組成。
    主測量單元系統與試品之間采用50?高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫?yīng)輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄１辉嚻吠鈿づc測試電纜的屏蔽層必須可靠連接
并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

1. 三相Yn形測量接線

Yn形測量A相接線示意圖 1.1 測量系統共一點接地，取變壓器鐵芯接地。
1.2 黃夾子定義為輸入，鉗在Yn的'O'點、綠夾子定義為測量，鉗在A相上。
1.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
1.4 接地導線為5米。
1.5 變壓器繞組變形測試儀的接地由測量線導入。
Yn形測量B相接線示意圖 1.6 測量系統共一點接地，取變壓器鐵芯接地。
1.7 黃夾子為輸入，鉗在Yn的'O'點、綠夾子為測量，鉗在B相上。
1.8 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
1.9 接地導線為5米。
1.10 變壓器繞組變形測試儀的接地由測量線導入。
Yn形測量C相接線示意圖 1.11 測量系統共一點接地，取變壓器鐵芯接地。
1.12 黃夾子為輸入，鉗在Yn的'O'點、綠夾子為測量，鉗在C相上。
1.13 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
1.14 接地導線為5米。
1.15 變壓器繞組變形測試儀的接地由測量線導入。

2. 三相Y形測量接線

Yn形測量C相接線示意圖 2.1 測量系統共一點接地，取變壓器鐵芯接地。
2.2 黃夾子為輸入，鉗在Y形的A相、綠夾子為測量，鉗在B相上。
2.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
2.4 接地導線為5米。
2.5 變壓器繞組變形測試儀的接地由測量線導入。
2.6 測量系統共一點接地，取變壓器鐵芯接地。
2.7 黃夾子為輸入，鉗在Y形的B相、綠夾子為測量，鉗在C相上。
2.8 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
2.9 接地導線為5米。
2.10 變壓器繞組變形測試儀的接地由測量線導入。
Y形測量C相接線示意圖 2.11 測量系統共一點接地，取變壓器鐵芯接地。
2.12 黃夾子為輸入,鉗在Y形的C相、綠夾子為測量，鉗在A相上。
2.13 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
2.14 接地導線為5米。
2.15.變壓器繞組變形測試儀的接地由測量線導入。

3. 三相△形測量接線

△形測量A相接線示意圖 3.1 測量系統共一點接地，取變壓器鐵芯接地。
3.2 黃夾子為輸入，鉗在△形的A相、綠夾子為測量，鉗在B相上。
3.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
3.4 接地導線為5米。
3.5 變壓器繞組變形測試儀的接地由測量線導入。
△形測量B相接線示意圖 3.6 測量系統共一點接地，取變壓器鐵芯接地。
3.7 黃夾子為輸入，鉗在鉗在△形的B相、綠夾子為測量，鉗在C相上。
3.8 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
3.9 接地導線為5米。
3.10 變壓器繞組變形測試儀的接地由測量線導入。
△形測量C相接線示意圖 3.11 測量系統共一點接地，取變壓器鐵芯接地。
3.12 黃夾子為輸入，鉗在鉗在△形的C相、綠夾子為測量，鉗在A相上。
3.13 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
3.14 接地導線為5米。
3.15 變壓器繞組變形測試儀的接地由測量線導入。

4. 單相X、Y、Z測量接線

4.1 測量系統共一點接地，取變壓器鐵芯接地。
4.2 黃夾子為輸入，鉗在單相x點上、綠夾子為測量，鉗在a點上。
4.3 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
4.4 接地導線為5米。
4.5 變壓器繞組變形測試儀的接地由測量線導入。
b-y測量接線示意圖 4.6 測量系統共一點接地，取變壓器鐵芯接地。
4.7 黃夾子為輸入，鉗在單相y點上、綠夾子為測量，鉗在b點上。
4.8 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
4.9 接地導線為5米。
4.10 變壓器繞組變形測試儀的接地由測量線導入。
C-Z測量接線示意圖 4.11 黃夾子為輸入，鉗在z點上、綠夾子為測量，鉗在c相上。
4.12 地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
4.13 接地導線為5米。
4.13 變壓器繞組變形測試儀的接地由測量線導入。

二.注意事項

變壓器繞組變形測試儀在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。
注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。
