全自動抗干擾介損測試儀操作方法

一、抗干擾介損測試儀試驗接線

（一）正接法

    根據抗干擾介損測試儀接地情況正確選擇正、反接法。當抗干擾介損測試儀的低壓測量端或二次端對地絕緣時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線皮接抗干擾介損測試儀高壓端。將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線接被試設備低壓端L（見圖11）；低壓屏蔽線接被試設備屏蔽端E。（抗干擾介損測試儀無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量。

（二） 反接法

    當抗干擾介損測試儀的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。將紅色專用高壓電纜從抗干擾介損測試儀后側的HVx端上引出，高壓芯線接被試設備高壓端；低壓端接地(見圖12);此時的CX輸入線懸空。
    注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。

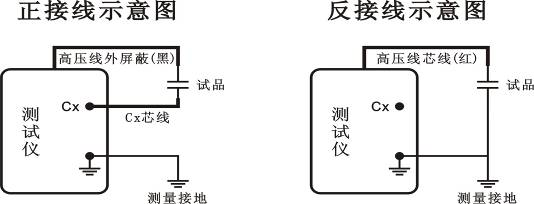

圖11 正接法 圖12 反接法

（三）CVT 自激法測量（母線不接地）

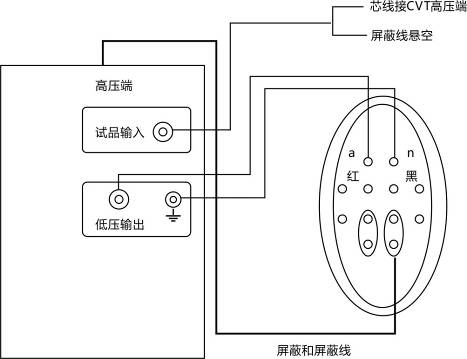

原理接線圖: 實際接線圖

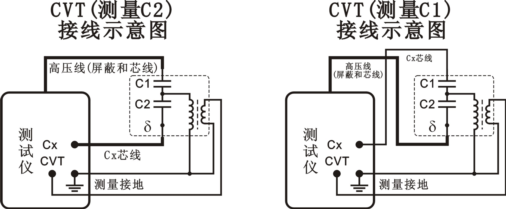

（1）測C2：接線見圖13
  A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。
  B：開介損儀總電源和內部高壓允許開關。
  C：將光標移至"聯接方式"按"確認"鍵。按"↑"或"↓"鍵，選為"CV"。按"退出"鍵。
  D：將光標移至"測量電壓"選為1KV，按"退出"鍵；將光標移至"開始測量"處，按"確認"鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按"確認"鍵。
（2）測C1：接線見圖14，基本操作同測C2。
    注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！

應注意高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT 試品并吊起來，另外考慮C2 或C1 與內Cn 串聯分壓效應，其電容量可按
下式校準：
其中，Cc 為校準經驗值包含了Cn 及高壓線對地電容的影響其值可取110pF。

（四）小電容試品的接線

    對于小電容，空氣濕度較大時，其tgδ受其表面狀態影響，介損測量值異常且不穩定。此時可采用屏蔽環吸收試品表面泄漏電流，其屏蔽電極在正接法時接地，反接法時接Cx的屏蔽層；此方法有可能改變被試設備內部的電場分布而影響tgδ；標準電容器和標準介損器均采用此接法。

（五）部分設備的接線方法可參考第九節《參考接線方法》。

二、抗干擾介損測試儀注意事項

1.抗干擾介損測試儀只能在停電的設備上使用；接地端應可靠接在接地網。抗干擾介損測試儀盡量選擇在寬暢，安全可靠的地方使用。
2.被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使抗干擾介損測試儀在
   加壓過程中損壞。
3.根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法。
4.根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
5.測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。
6.斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后
   選擇重復進行。
7.為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量。
8.在進行大電容試品實驗時，抗干擾介損測試儀的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的安全。
9.抗干擾介損測試儀自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全；
10.抗干擾介損測試儀應可靠接地，接地不好可能引起機器保護或造成危險。
11.抗干擾介損測試儀啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備 12.儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及
   低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。
13.抗干擾介損測試儀應注意防潮，防劇烈振動。
14.當現場干擾較大，用工頻無法得到確定結果時，應使用異頻測量，其它情況應使用工頻測量。
15.當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。
16.試品短路將無法測量，抗干擾介損測試儀自動保護。機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。
