異頻介損自動測試儀操作方法

一、儀器操作步驟

（一）測量前準備

1. 用接地線一端接異頻介損自動測試儀的接地柱，另一端接可靠的大地，保證儀器外殼處在地電位上。
2. 正接線時：將高壓電纜插頭插入后門HV插座中，將另一端的紅色大鉗子夾到被測試品的高端引線上，黑色小鉗子懸空或夾在紅色大鉗子上。將CX低壓電纜插入CX插座中，另一端的紅色夾子夾試品的低端，黑色夾子懸空或接屏蔽裝置。
3. 反接線時：將高壓電纜插頭插入后門HV插座中，將另一端的紅色大鉗子夾到被測試品的高端引線上，紅色小鉗子懸空或接屏蔽裝置。Cx插座不用。

（二） 打開電源開關，儀器進行自檢，若自檢良好，液晶屏顯示中文主菜單如 圖1所示。

（三）菜單選擇

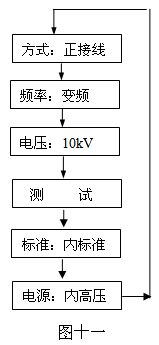

按?鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖1所示。

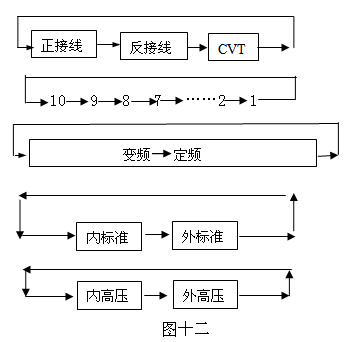

在光標當前所示項目，按"? ▲"鍵可進行該項菜單的變更，并循環指示，流程見圖十二所示。
將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇
圖1

（四）頻率：光標在頻率上，按↑↓鍵選擇定頻和變頻

光標在定頻上：按住"啟停"鍵1s以上切換到全頻率選擇，按↑↓鍵循環顯示45Hz/47.5Hz/50Hz/52.5Hz/55Hz/60Hz/65Hz工頻50Hz測量，此設置不能抗干擾，在試驗室內測量或校驗時選用50Hz，"45/47.5/55/52.5/60/65Hz"：為單頻率測量，研究不同頻率下介損的變化時選用。
光標在變頻上：按住"啟停"鍵1s以上切換到全頻率選擇，按↑↓鍵循環顯示5-Hz / 6-Hz / 4-Hz"：
"5-Hz"：為45/55Hz自動變頻，適合50Hz電網工頻干擾下測量。
"6-Hz"：為55/65Hz自動變頻，適合60Hz電網工頻干擾下測量。
"4-Hz"：為47.5/52.5Hz自動變頻，適合50Hz電網工頻干擾下測量。

（五）測試

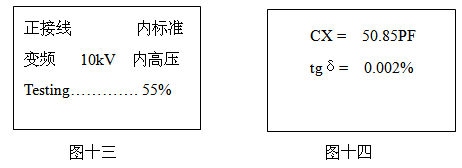

當光標在 測試項目上時，按確認鍵大約3秒鐘開始測試。測試過程中顯示的畫面如圖十三（正接線，變頻）所示，當下面的進程到100%時候測試完畢，然后顯示測量結果見圖十四所示，此時光標指示打印機圖標，按確認鍵打印報告。測量結果的意義如下：
tgδ：試品的損耗因數tgδ值
CX：測量的電容值
V：施加電壓值
I：試品流過的電流
F1,F2 : 試驗頻率
打印結束后，關閉電源開關，測試完畢。

二、現場試驗注意事項

如果使用中出現測試數據明顯不合理，請從以下方面查找原因：
1. 搭鉤接觸不良:現場測量使用搭鉤連接試品時，搭鉤務必與試品接觸良好，否則接觸點放電會引起數據嚴重波動！尤其是引流線氧化層太厚，或風吹線擺動，易造成接觸不良。
2. 接地接觸不良:接地不良會引起儀器保護或數據嚴重波動。應刮凈接地點上的油漆和銹蝕，務必保證0電阻接地！
3. 直接測量CVT或末端屏蔽法測量電磁式PT 直接測量CVT的下節耦合電容會出現負介損，應改用自激法。 用末端屏蔽法測量電磁式PT時，由于受潮引起"T形網絡干擾"出現負介損，吹干下面三裙瓷套和接線端子盤即可。也可改用常規法或末端加壓法測量。
4. 空氣濕度過大 空氣濕度大使介損測量值異常增大（或減小甚至為負）且不穩定，必要時可加屏蔽環。因人為加屏蔽環改變了試品電場分布，此法有爭議，可參照有關規程。
5. 發電機供電 發電機供電時輸入頻率不穩定，可采用定頻50Hz模式工作。
6. 測試線
由于長期使用，易造成測試線隱性斷路，或芯線和屏蔽短路，或插頭接觸不良，用戶應經常維護測試線。
測試標準電容試品時，應使用全屏蔽插頭連接，以消除附加雜散電容影響，否則不能反映出儀器精度。
自激法測量CVT時，非專用的高壓線應吊起懸空，否則對地附加雜散電容和介損會引起測量誤差。
7. 工作模式選擇 接好線后請選擇正確的測量工作模式（正、反和CVT），不可選錯。特別是干擾環境下應選用變頻抗干擾模式。
8. 試驗方法影響 由于介損測量受試驗方法影響較大，應區分是試驗方法誤差還是儀器誤差。出現問題時可首先檢查接線，然后檢查是否為儀器故障。
9. 異頻介損自動測試儀故障
異頻介損自動測試儀用萬用表測量一下測試線是否斷路，或芯線和屏蔽是否短路；輸入電源220V過高或過低；接地是否良好。
用正、反接線測一下標準電容器或已知容量和介損的電容試品，如果結果正確，即可判斷儀器沒有問題。
拔下所有測試導線，進行空試升壓，若不能正常工作，儀器可能有故障。
啟動CVT測量后測量低壓輸出，應出現2～5V電壓，否則儀器有故障。
