絕緣油介質損耗測試儀操作方法

一、絕緣油介質損耗測試儀操作說明

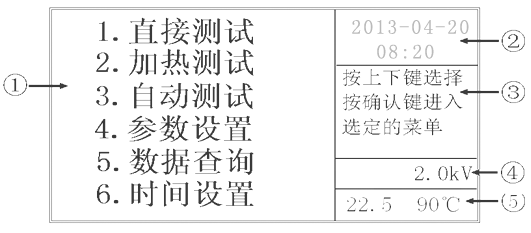

圖1 主菜單圖

(一) 菜單說明

主功能菜單
菜單1： <直接測試>
功能：不加熱直接進行介損測試。
用途：主要用于測試空杯介損及室溫時油樣介損。"
菜單2： <加熱測試>
功能：加熱，直到達到設定溫度后恒溫，
任何時候啟動測試時對介損進行測試。
用途：主要用于需要掌握中間某溫度段的介損值。
菜單3： <自動測試>
功能：加熱，直到設定溫度后恒溫，
在油樣溫度達到設定溫度后自動啟動介損測試。
用途：主要用于自動測試設定溫度的介損值。
菜單4： <參數設置>
功能：用于設置恒溫溫度及介損測試電壓。
菜單5： <數據查詢>
功能：用于查詢以前實驗的存儲數據結果。
菜單6： <時間設置>
功能：用于校準時鐘、日歷，此時鐘在停電后會繼續運行。
② 日歷
③ 狀態提示框
④ 設置電壓
⑤ 當前油杯溫度、設置加熱溫度

(二) 絕緣油介質損耗測試儀操作說明及注意事項

a) 絕緣油介質損耗測試儀接地端接地，電源入口引入AC220V電源；
b) 絕緣油介質損耗測試儀打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；
c) 箱蓋內有一根測量線，其芯線應連油杯測量極，屏蔽層應連油杯屏蔽極；
d) 啟動加熱后，油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；
e) 啟動測試后，油杯上會帶高壓電，如要取出油杯應小心操作，以免觸電；
f) 箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓。
g) 搬運儀器時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

（三） 菜單操作詳細說明

菜單圖一 1. 確認"直接測試"菜單進入菜單圖一。
2. 按上下鍵可以移動需要操作的菜單。
3. 光標移動到開始測試時按確認鍵將啟動測試。
4. 光標移動到下面兩菜單按確認鍵開/關該功能。
5. 開：測試該項參數，關：不測試該項參數。
菜單圖二 1. 確認"加熱測試"菜單進入菜單圖二。
2. 按上下鍵可以移動需要操作的菜單。
3. 光標移動到開始加熱時按確認鍵將啟動加熱。
4. 光標移動到下面兩菜單按確認鍵開/關該功能。
5. 開：測試該項參數，關：不測試該項參數。
菜單圖三 1. 在菜單圖二中確認"開始加熱"后進入菜單圖三。
2. 按確認鍵隨時可以啟動測試。
菜單圖四 1. 確認"自動測試"菜單進入菜單圖四。
2. 按上下鍵可以移動需要操作的菜單。
3. 光標移動到開始自動測試時按確認鍵將啟動加熱。
4. 光標移動到下面兩菜單按確認鍵開/關該功能。
5. 開：測試該項參數，關：不測試該項參數。
菜單圖五 1. 確認"參數設置"菜單進入菜單圖五。
2. 按上下鍵可以修改光標對應的值。
3. 按確認鍵將存儲該數據并將光標移動到下一菜單。
4. 注意，必須確認后該數據才有效，按取消鍵將退出。
5. 觸發時間是指溫度達到設定溫度后，整個杯體溫度達到內外平衡的一個估計時間。

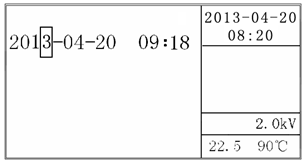

菜單圖六 1. 確認"時間設置"菜單進入菜單圖六
2. 按上下鍵可以修改光標對應的值
3. 按確認鍵將存儲該數據并將光標移動到下一菜單。
4. 注意，必須確認后該數據才有效，按 取消鍵將退出菜單圖六。
5. 觸發時間是指溫度達到設定溫度后，整個杯體溫度達到內外平衡的一個估計時間。
