繼電保護測試儀操作方法

一、繼電保護測試儀使用說明

（繼電保護測試儀的使用可參考水利電力部電力生產司編的《保護繼電器校驗》水利電力出版社一書）
1. 測量：可作為單獨的電壓、電流源使用，但須注意各項輸出功率，以免損壞儀器。具體操作按"四"進行。
2. 過量程、欠量程： 測量各種繼電器的啟動值、返回值、返回系數及觸點動作時間（包括電壓、電流繼電器）。過量程是指繼電器觸點合上為動作值的繼電器，欠量程是指以繼
電器觸點分開為動作值的繼電器。
3. 繼電器的動作值、返回值及返回系數的測量：按照前面"四"來調節輸出電源，選擇T3至 狀態，將同步開關按下，緩慢調節T4旋鈕至繼電器動作，觀察指示燈由滅變亮，此時X1的顯示為其動作值。繼續調節T4至該繼電器額定值后，再緩慢將T4調回至繼電器返回，觀察指示燈由亮變滅，此時X1的顯示為返回值。用返回值除以動作值再乘以100%即為返回系數。
4. 繼電器的時間測量： 按照前面"四"來調節輸出電源，選擇T3至繼電器的觸點狀態，將同步開關按下，緩慢調節T4旋鈕至繼電器的額定值。通過同步開關，可測得繼電器的時間（1的顯示值）。注意測試前須將毫秒表清零，合閘開關在開的位置。
同步開關與觸點狀態對應關系如下：
ⅠⅢ狀態，同步開關由關至開；
ⅡⅣ狀態，同步開關由開至關。

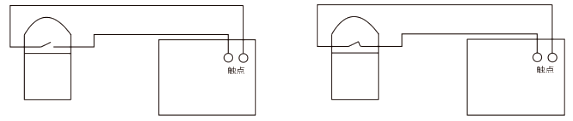

觸點接線如下：
圖1 5. 時間繼電器的測量與上述方法相同。
6. 重合閘（以DH—3重合閘為例）：
i.DH—3型重合閘繼電器操作如下：

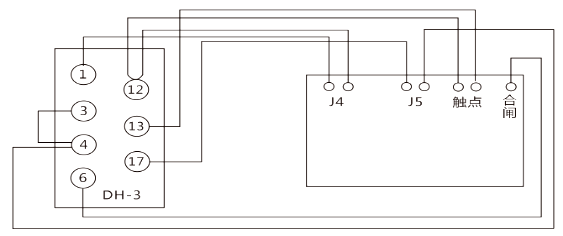

圖2 按圖（三）接線，（3）（4）接J5黑柱（負極），（17）接J5紅柱（正極）。 注意：若用ZJ3觸點停止毫秒表時，應注意將ZJ3接到（12）腳的接線斷開，將ZJ3觸點分離開來（見《保護繼電器檢驗》352頁），把T1旋到DC20A檔，打開電源開關調節T4至繼電器額定電流值。關掉電源開關，將T2調至繼電器的額定電壓值。將T3調至Ⅰ位置（即繼電器ZJ3的觸點狀態）。打開電源開關，按下定值輸出開關，充電15～25秒后（毫秒表上可讀出充電時間），將毫秒表復位，按下"重合閘開關"，測量重合閘時間，X2顯示的值為重合閘繼電器的重合閘時間。
7. 中間繼電器：

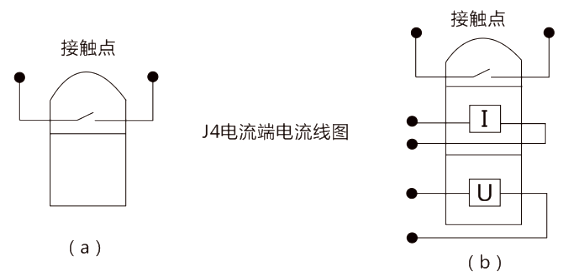

圖3 如圖同過量程、欠量程繼電器，測量動作值、返回值、動作時間、返回時間一樣進行操作。
（b）對電流保持繼電器，先調整T2至繼電器額定電壓值，打開電源開關，按下定值輸出開關，使繼電器電壓線圈加入額定電壓值，繼電器動作后，調整T4使J1電流至額定電流
值，然后斷開電壓，調整保護線圈電流（T4），繼電器能保持的最小電流就是繼電器的最小保持值。其動作時間、返回時間參照"五、2"進行試驗。
8. 繼電保護測試儀差動繼電器：（以BCH—1型差動繼電器為例進行說明）
根據規程要求（參見《保護繼電器檢驗》的178頁），在無外接設備情況下可做第4、9、10三項試驗，在外接調壓器和升流器的情況下可做第6項試驗，其他不屬于繼電保護測試儀試驗范圍。 執行元件動作電壓、動作電流及返回電流檢驗，按下圖接線：

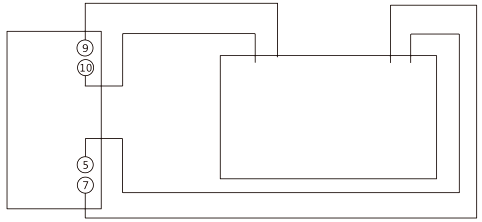

圖4 斷開（10）、（11）端子之間的連續片，按電流繼電器的方法測出動作電流、返回電流，然后把交流電流升到剛才測出的動作電流值，記錄此時 的電壓值，可用萬用表測J1兩
端電壓值。
B.無制動時的起始安匝檢驗 本項目不是一般的定期檢驗項目。把工作繞組的20匝全部投入，把（10）、（11）的短路片接上，交流電流從（3）、（8）加入，觸點動作信號
從（5）、（7）接入觸點端，按電流繼電器的方法檢驗。
C.制動特性試驗 定期檢驗時，僅測定Φ=0°和制動安匝為280安匝的動作安匝值。

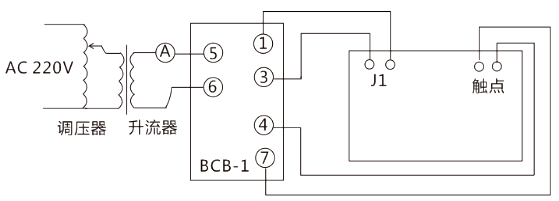

圖5按上圖接線，斷開（4）、（6）的連接片，動作回路取39匝，制動回路取14匝，調壓器（最小容量5KVA）和儀器使用同一220V電源時，調節制動電流到要求的安匝，按交流繼電器的做出動作電流。如果動作安匝完全不對，可能是制動電流和動作電流的相角是180°，把制動電流反相就行了。如果儀器使用三相電中的一相，調壓器使用另外一相，通過改變相別和升流器正反接可得到60°的相角。如果外接移相器，可得到0～360°的相角。
D.整組伏安特性檢驗，按下圖接線：

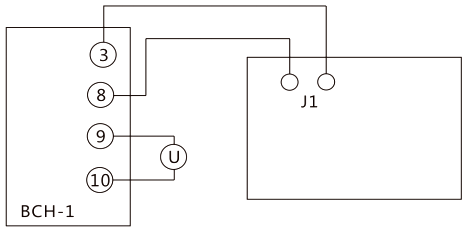

圖6交流電流加在工作繞組上（3）、（8），執行元件的電壓由一塊萬用表從（9）、（10）讀取，選擇1至交流電流檔，升流到所需安匝數，讀取1倍、2倍、5倍安匝時執行元件端的電壓值。詳見《保護繼電器檢驗》的183頁。
E.整定位置下的動作安匝檢驗 試驗方法與電流繼電器相同，參見"五，2"。

二、繼電保護測試儀使用注意事項

1. 為了安全起見，儀器與繼電器在接線時不要打開電源開關，待檢查接線無誤后再打開電源開關。
2. 為了儀器的準確度，請?jiān)谧鲈囼?yàn)前預熱5～10分鐘。
3. 測量觸點動作時間時，加入額定值后應將毫秒表清零。
4. 繼電保護測試儀工作不正常時，請檢查各個保險座，若損壞更換同型號即可正常。其他非保險問題請勿自行檢修儀器，應及時與本公司聯系。
5. 各輸出電源間不能短路，觸點端子不能與輸出電源短路，以免損壞儀器。
6. 試驗完畢，拆除接線前，請先關掉繼電保護測試儀電源。
7. 使用繼電保護測試儀前，請仔細閱讀使用說明書。
