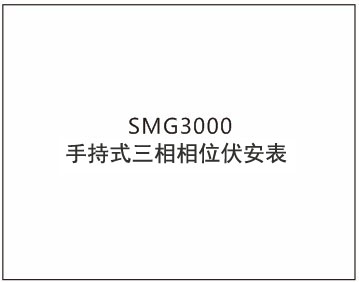

圖四、開機畫面繼續按鍵3秒，手持式三相相位伏安表進入真正開機狀態，儀表會發出"滴"響聲，證明儀表已開機時放開按鍵。
開機儀表自動進入測量界面如下：

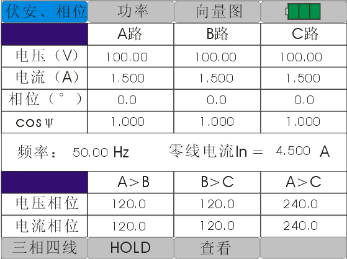

圖五、伏安相位測量界面 如果手持式三相相位伏安表測量方式選擇三相三線，用觸摸筆輕觸圖標“三相四線”圖標會變成"三相四線"，相同操作可實現單相測量。本儀表具有數據保持和保存功能，輕觸“HOLD”圖標，圖標顏色 由灰色變成測量數據靜止"HOLD"，下面出現保存圖標，輕觸保存圖標，可以保存數據，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用R**（**代表01、02…10），通過上一頁"上一頁"圖標和下一頁“下一頁”圖標翻看數據。上述功能在功率測量界面同樣有效。請按圖標”功率“
圖標變成藍色
如下圖進入功率測量界面，保存數據時伏安相位測量數據同樣被保存。輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

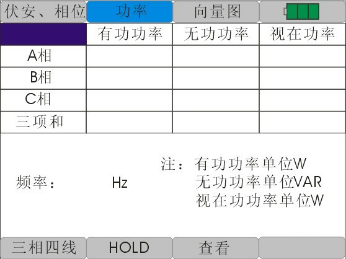

圖六、功率測量界面 輕觸向量圖圖標進入六角向量圖測量界面，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

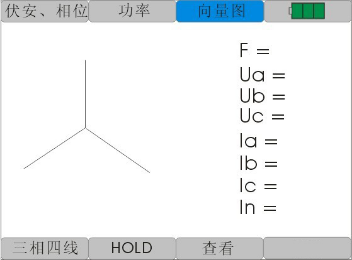

圖七、六角向量圖界面
如下圖：

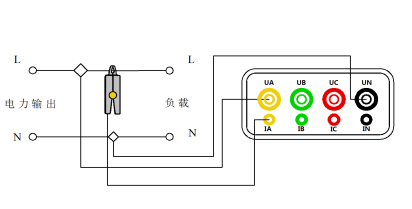

圖八、單相電接線方式單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。
如下圖：

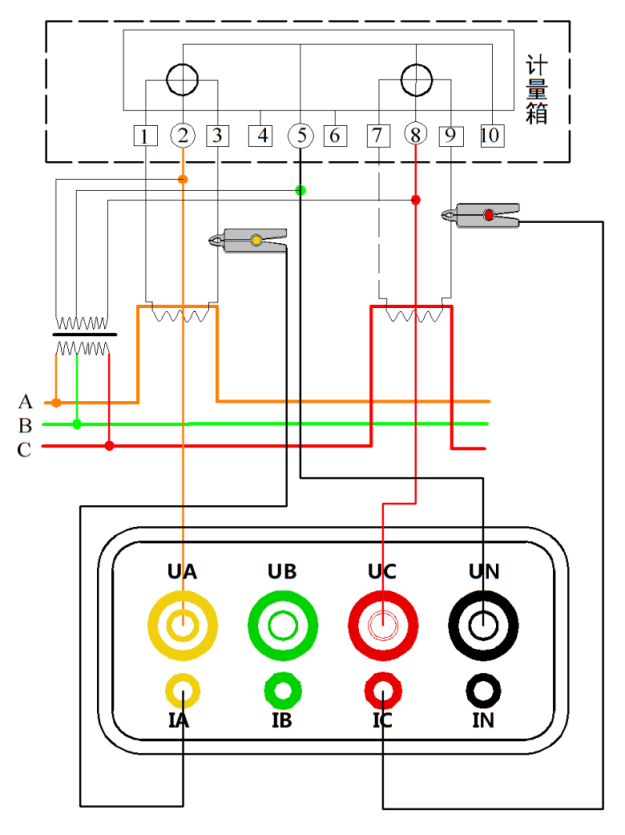

圖九、三相三線接線示意圖電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線
接UN插孔、紅色線接UC插孔。
電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。

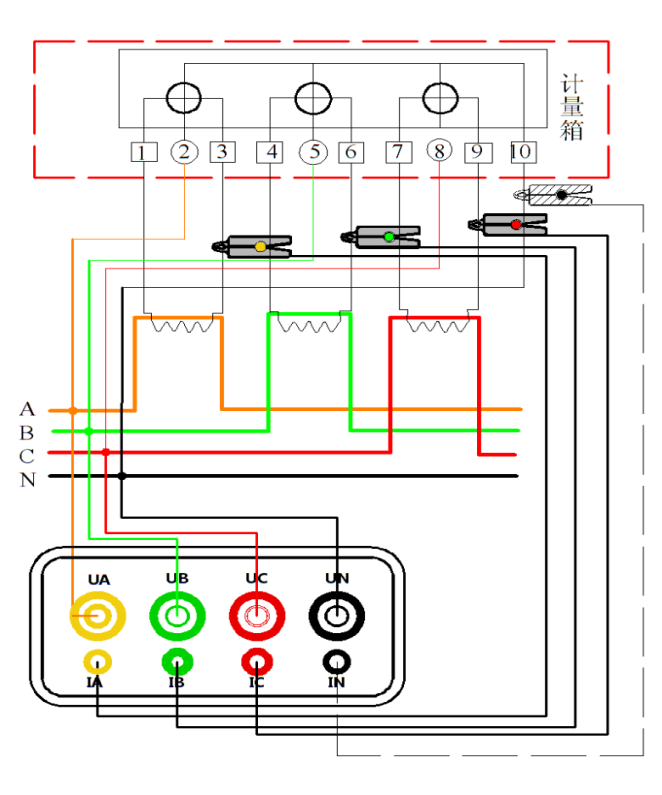

圖十、三相四線接線示意圖電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。
如需實現以上功能，需增配一個電流鉗，標準配置是三個電流鉗
