服務熱線：400-6698-612DFGX-H管線探測儀又稱地下管線探測儀、地下管線測試儀、地下煤氣管線探測儀、地下電力電纜管線探測儀、地下通信管線探測儀、地下管線埋深探測儀及地下管線定位儀，地下管線探測儀用于地下管線路探測定位、埋深及對管線絕緣故障點查找。地下管線探測儀是目前探測煤氣、電力、電信、自來水、排水和有線電視等各類地下管線的最有效的探測測試儀。
DFGX-H型地下管線探測儀由一臺發射機、一臺接收機及附件構成，用于地下管線路由的精確定位、埋深測量和長距離的追蹤以及對管線絕緣故障點的測量查找。DFGX-H型地下管線探測儀采用了多線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。
DFGX-H地下管線探測儀采用了獨特的雙水平天線和垂直天線的電磁技術，同時具有測量目標地下管線的電流、深度功能，由于功能齊備，使得在地下管線密集的區域也能準確地對目標地下管線進行追蹤和定位，因而該地下管線探測儀是市政、電力、電信、自來水、煤氣、石化、鐵路等行業施工、驗收、地面普查的必備工具。地下管線探測儀測試儀多年前在國內開始應用以來，以其優越的性能，靈活方便的檢測方法，在電力、電信、供水、熱力、燃?xì)?、石油、化工、城市公用事業等領域擁有廣大的用戶，該地下管線探測儀為我國的相關行業的管線管理水平的提高發揮了積極的作用。
DFGX-H地下管線探測儀現已成為此類測試儀國內廣大用戶的常用電力試驗設備品牌。該地下管線探測儀采用了先進的技術和工藝，在功能、性能和應用范圍上都遠遠地超越了其它所有的地下管線探測儀。是目前探測煤氣、電力、電信、自來水、排水和有線電視等各類地下管線的最有效的測試儀。
地下管線探測儀別稱
地下管線探測儀、地下管線測試儀、管線測試儀、地下管線定位儀、地下管線探測器、雷迪管線探測儀、電纜埋深測試儀、多通道地下管線探測儀、度精度地下管線探測儀、便攜式地下管線探測儀、地下管線電流探測儀、地下管線深度探測儀、電力線纜探測儀、多頻率地下管線探測儀、地下電纜故障探測儀、電纜路徑探測儀、地下管線路徑探測儀
地下管線探測儀功能
一、該地下管線探測儀采用先進的信號處理技術、最新的集成電路元器件以達到優異的測試性能
二、測量信號的多種發送方式
a、注入法：用于有注入點的管線
b、鉗夾法：用于被測管線有一段外露，便于鉗夾夾鉗的管線
c、感應法：用于無注入點或無外露的管線
三、多種測量頻率：有480Hz、7.7KHz、31KHz和61KHz四種有源頻率以及電力線纜的50Hz無源頻率；用戶可以根據環境的不同進行選擇（如需要采用特殊測量頻率，請在定貨合同中注明）
四、提高測試效率的不同的定位模式和功能
a、峰值模式：通過測量信號的極大值來確定路由的位置
b、谷值模式：通過測量信號的極小值來確定路由的位置
c、路由定向：直觀、迅速地指示路由的方向
d、絕緣故障查找（FF）: 查找并定位出管線絕緣惡化導致的故障點
e、聽診器：通過聽診頭從眾多管線中識別出信號所加載的管線
五、該地下管線探測儀輔助功能
a、接收增益自動調節：自動調節接收機的增益以使接收機處于優化狀態，免去了手動調節的繁瑣
b、聲響功能：接收機通過喇叭發出的音調變化直觀地反映測量的信號大小
c、管線狀態檢測：發射機在做注入模式時，首先檢測管線的絕緣電阻，殘余電壓，再將信號施加到目標管線上。當管線上絕緣電阻較小（近于對地短路）發射機將自動退出該模式，當殘余電壓較大時發射機告警，操作人員應立即停止信號的加載，關閉發射機
d、電池電量檢測：電池電量的實時檢測，當電量低到保護值時會發出報警自動關機
e、節電功能：發射機開機30秒左右未按其它鍵、接收機開機操作后，若10分鐘左右未再按其它鍵時，機器會自動關機，以節省電池電能
f、GPS功能：通過內置的GPS接收模塊，可取得測試點的GPS數據，借助專用的軟件將數據發送到上位機供進一步統計分析
| 地下管線測試儀型號 | DFGX-H | ||
| 地下管線測試儀名稱 | 地下管線探測儀、地下管線測試儀、地下管線定位儀 | ||
| (一)地下管線探測儀發射機技術指標 | |||
| 注入方式 | 480Hz、7.7KHz、31KHz、61KHz | ||
| 感應方式 | 31KHz、61KHz | ||
| 鉗夾方式 | 31KHz | ||
| 故障查找 | 8/480Hz 復合頻率 | ||
| 輸出電壓 | 0-400Vp-p 根據絕緣情況變化 | ||
| 輸出波形 | 正弦波 | ||
| 電源 | 11.1VDC 4.4AH 鋰電池 | ||
| 最大輸出功率 | 10W | ||
| (二)地下管線探測儀接收機技術指標 | |||
| 功耗 | <1.0W | ||
| 電源 | 11.1VDC 1.8AH 鋰電池 | ||
| 最大測試線路埋深 | 4.5米 （正常情況下） | ||
| 測試線路埋深誤差 | ±0.05h±5cm (h為管線的埋深) | ||
| 測試線路路由誤差 | ≤5cm | ||
| 利用注入法測試管線路由及埋深有效長度 | 不小于10Km (正常情況下） | ||
| 利用感應法測試線路路由及埋深有效長度 | 不小于3Km (正常情況下） | ||
| 利用鉗夾法測試線路路由及埋深有效長度 | 不小于6Km （正常情況下） | ||
| 絕緣故障查找 | 絕緣惡化從短路直至2MΩ | ||
| 注：正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾。 | |||
| (三)地下管線探測儀環境要求 | |||
| 工作溫度 | -20℃~+50℃ | ||
| 存儲溫度 | -40℃-70℃ | ||
| 相對濕度 | 10%~90% | ||
| 大氣壓力 | 86~106KPa | ||
| 環境噪聲 | ≤60dB | ||
| (四)地下管線探測儀物理特性、儀表組合 | |||
| 發射機 | 重量：3.4kg 尺寸：348*239*175(mm) | ||
| 接收機 | 重量：2.6kg 尺寸：648*260*130(mm) | ||
| 整機 | 重量：14kg 尺寸：790*250*420(mm) | ||

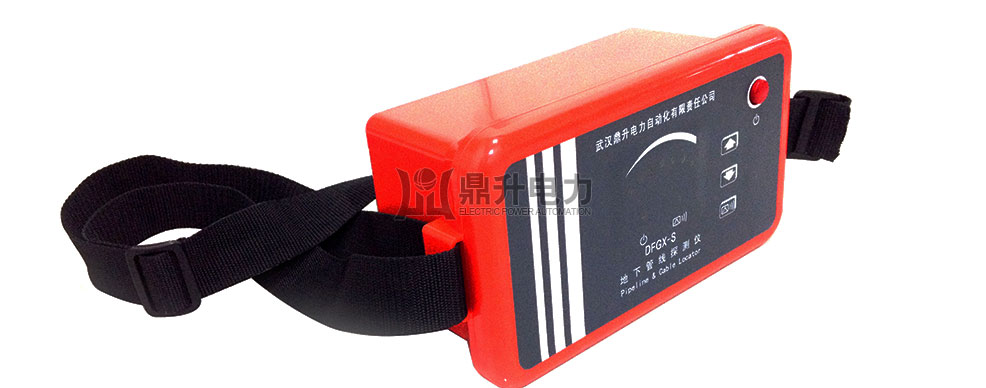

管線測試儀（發射機)
DFGX-H地下管線測試儀發射機圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。
管線測試儀發射機
DFGX-H地下管線測試儀發射機圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。

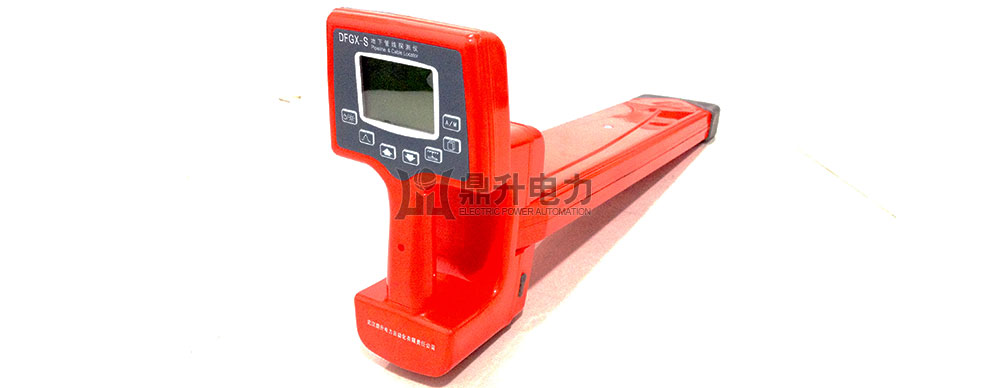

管線測試儀（接收機)
DFGX-H地下管線測試儀接收機圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。
管線測試儀接收機
DFGX-H地下管線探測儀接收機圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。
