輸電線路工頻參數測試儀操作方法

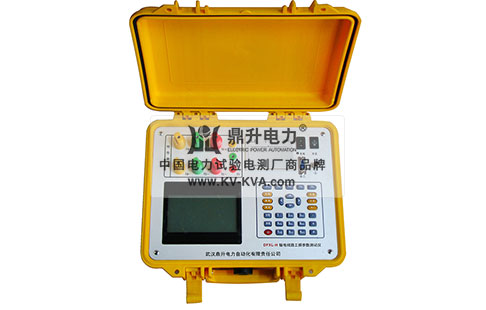

一、輸電線路工頻參數測試儀使用方法

（一）基本介紹

    新建高壓線路在投入運行之前，除了檢查線路的絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。主要包括：正序阻抗、正序電容、零序阻抗、零序電容、相間阻抗、相間電容、線地阻抗、線地電容、互感阻抗。

（二）測試方法：

⑴．正序阻抗：

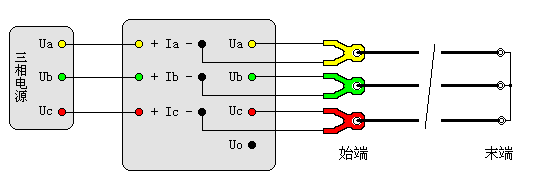

正常時采用直接接入的方式進行測試，如圖十五：

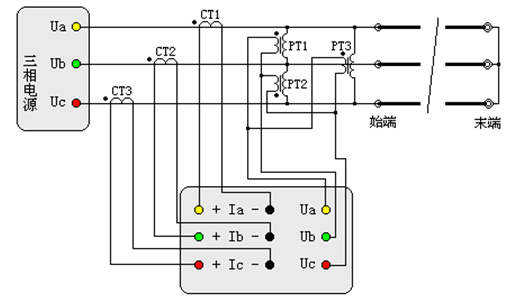

圖十五 正序阻抗測試接線圖（直接接入） 如果現場的感應電壓較高，為安全起見，采用經電壓互感器和電流互感器接入的方式：
圖十六 正序阻抗測試接線（經PTCT） 圖十五中可見，線路末端三相短路（短路應有足夠的接觸面，并且連接牢靠，否則接觸電阻影響測試結果），在線路始端加三相工頻電源，儀器可測量出各相電流、三相的線電壓、三相總功率，并自動測量計算出正序阻抗、正序電阻、正序電抗、正序電感。試驗電源的電壓和容量按線路長度來選擇，以免由于電流過小引起較大的測量誤差。經PTCT接入時要先將儀器的參數設置中設置相應的互感器變比的比值。

⑵．正序電容：

正常時采用直接接入的方式，如圖十七：
圖十七 正序電容測試接線圖（直接接入） 如果試驗電壓超過了儀器的測量范圍，或者現場的感應電壓較高，為安全起見，采用經電壓互感器和電流互感器接入的方式，如圖十八：

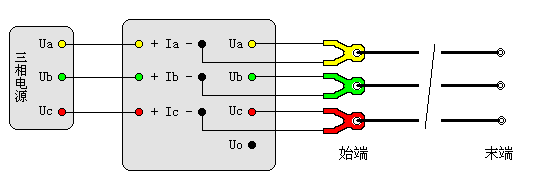

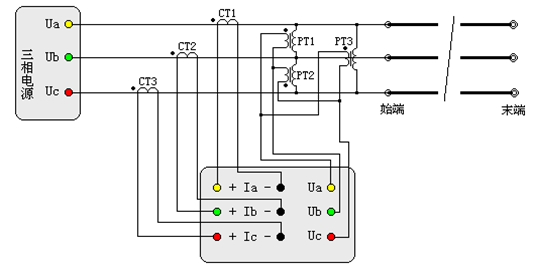

圖十八 正序電容測試接線圖（經PTCT） 圖十七可見，將線路末端各相獨立懸浮，始端加三相電源，儀器可測量出各相電流、三相的線電壓、和三相總功率，并自動測量計算出正序?qū)Ъ{、正序電導、正序電納、正序電容。

⑶．零序阻抗：

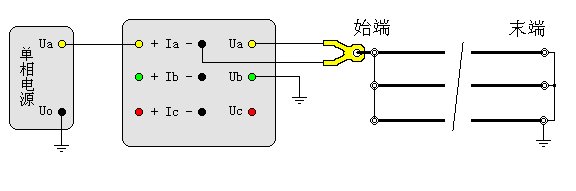

將線路末端三相短路接地，始端三相短路接單相交流電源，接線如圖十九，儀器可測量出電流、電壓，功率，并自動測量計算出零序阻抗、零序電阻、零序電抗、零序電感。
圖十九 零序阻抗測試接線圖

⑷．零序電容

正常時采用直接接入方式，如圖二十：
圖二十 零序電容測試接線圖（直接接入） 如果試驗電壓超過了儀器的測量范圍，或者現場的感應電壓較高，為安全起見，采用經電壓互感器和電流互感器接入的方式，如圖二十一：

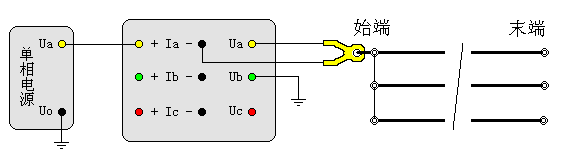

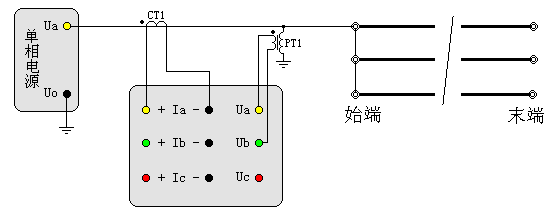

圖二十一 零序電容測試接線圖（經PTCT） 圖二十、圖二十一可見，將線路末端各相獨立懸浮，始端三相短路施加單相交流電源。儀器可測量出電流、電壓，功率，并自動測量計算出零序?qū)Ъ{、零序電納、零序電導、零序電容。

⑸．相間阻抗：

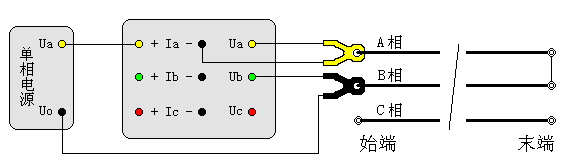

相間阻抗指的是用單相法測量任意兩相線路之間的阻抗，例如:測量AB的相間阻抗,將AB兩相末端短路懸浮,始端在A、B兩相之間加單相電源。接線如圖二十二：
圖二十二 相間阻抗測試接線圖 輸電線路工頻參數測試儀可測量出電流、電壓，功率，并自動測量計算出相間阻抗、相間電阻、相間電抗、相間電感。

⑹．相間電容：

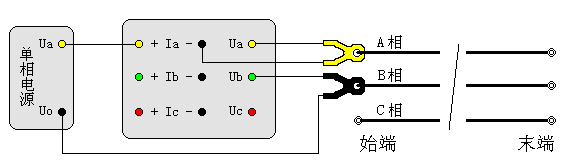

相間阻抗指的是用單相法測量任意兩相線路之間的電容，例如：測量AB的相間電容，與相間阻抗測試接線基本相同，將被測線路的末端各相獨立懸浮，始端在A、B兩相之間加單相電源，接線如圖二十三：

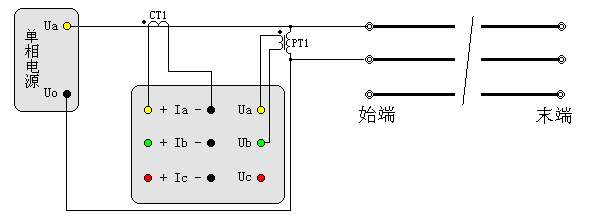

圖二十三 相間電容測試接線圖（直接接入） 圖二十四 相間電容測試接線圖（經PTCT接入） 輸電線路工頻參數測試儀可測量出電流、電壓，功率，并自動測量計算出相間導納、相間電納、零序電導、零序電容。

⑺．線地阻抗：

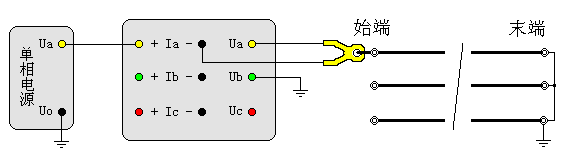

線地阻抗指的是用單相法測量任意相線路對地之間的阻抗，將線路末端短路接地，始端各相獨立懸浮，由測試相施加單相電源，接線如圖二十五：
圖二十五 線地阻抗測試接線圖 輸電線路工頻參數測試儀可測量出電流、電壓，功率，并自動測量計算出線地阻抗、線地電阻、線地電抗、線地電感。

⑻．線地電容：

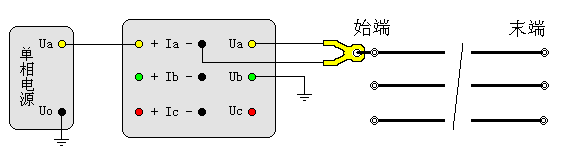

線地電容指的是用單相法測量任意相線路對地之間的電容，將線路末端獨立懸浮，始端各相獨立懸浮，由測試相施加單相電源，接線如圖二十六：

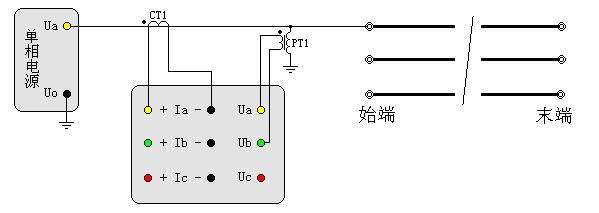

圖二十六 線地電容測試接線圖 圖二十七 線地電容測試接線圖（經PTCT接入） 輸電線路工頻參數測試儀可測量出電流、電壓，功率，并自動測量計算出線地導納、線地電納、線地電導、線地電容。

⑼．互感阻抗

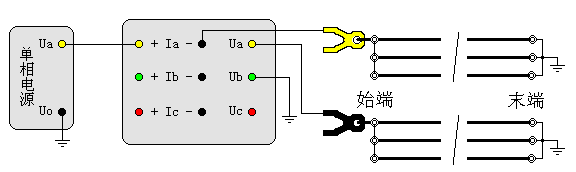

圖二十八 互感阻抗測試接線圖 接線如圖二十八所示，將1、2兩回平行線路的始末端三相各自短路，并將末端接地。在其中一回線路加試驗電壓，從加電回路測量電流；從另外一條線路測量感應出來的電壓。儀器可測量出加電回路的電流、感應回路的電壓，功率，并自動測量計算出互感阻抗、互感電阻、互感電抗、互感電感。

⑽．耦合電容

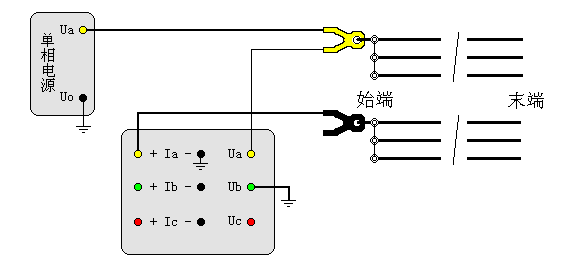

圖二十九 耦合電容測試接線圖 按圖二十九接線，將1、2兩回平行線路的始端三相短接，并將末端懸浮。在其中一回線路加試驗電壓，并從加電回路測量電壓值；從另外一條線路地測量電流值。儀器可相應的電壓、電流、功率，并自動計算出耦合電容。
