按照被測CT互感器銘牌設定相應參數后，參照?qǐng)D23接線，被測CT一次側接測試儀P1、P2，CT二次側接S1、S2，設置編號，檢查接線無誤后，選擇"變比極性"選項，即開始測試，試驗結束后，測試儀會自動顯示變比極性或角差比差測試結果（圖13），以選擇 "保存" 、"打印"及"返回"選項進行下一步操作。 互感器綜合測試儀本身的同色端子為同相端，即L1接CT的P1，S1接CT的K1時，極性的測試結果為減極性。

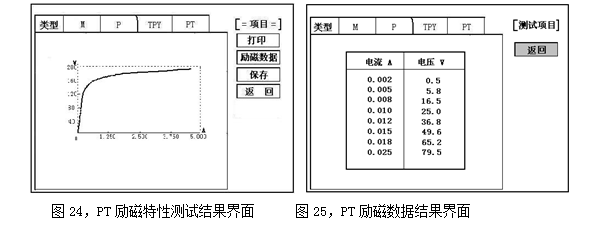

1）PT勵磁特性結果見圖24。

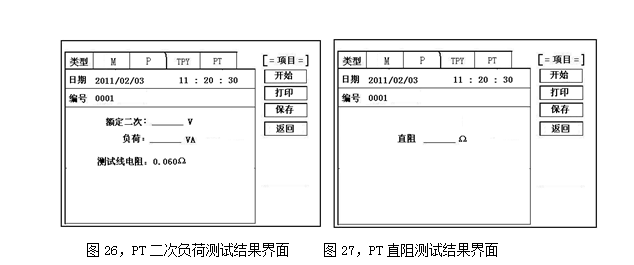

2）PT二次負荷結果見圖26。
3）PT直阻測試結果見圖27。
4）PT變比、極性測試結果見圖28。
5）PT直阻測試結果見圖29。
點擊數據查詢，進入如圖30所示界面，根據需要選擇"勵磁"、"變比"、"負荷"、"直阻"、"返回"等測試選項，選定測試項目后，進入圖31測試界面，顯示互感器綜合測試儀中該項目下所保存的最新的測試結果。
插上U盤，點擊"轉存"則會將當前頁面下所顯示的測試記錄轉存進入U(xiǎn)盤之中。每條記錄所用時間約2秒鐘。

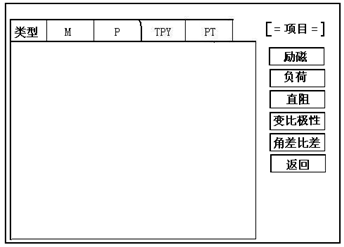

圖30，各測試結果查詢界面

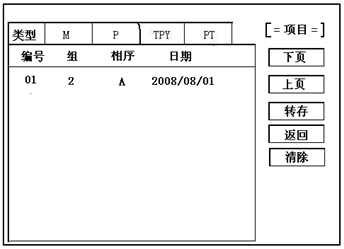

圖31，測試結果調出界面
1、將配套光盤放入計算機光驅中，解壓"軟件"至C盤根目錄。
2、首先，安裝"wic_x86_chs.exe"文件，其次，安裝"dotNetFx40_Full_x86_x64.exe"軟件，默認安裝地址即可。
3、安裝完畢后，打開"HGQCS"文件夾，選擇打開"DlSYS.exe"操作軟件，如圖32即為上位機操作軟件。
4、在"DlSYS.exe"操作軟件中，選擇互感器種類"CT"或"PT"，應用語言"中文"或"英文"。
5、如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：
a）將存儲試驗數據的U盤連接至計算機。
b）在圖1中選擇打開"選擇文件"，出現圖2操作窗口，在圖33中可根據需要載入所需文件。
c）試驗結果數據說明：以"A"為開頭的數據為勵磁特性結果數據，以"B"為開頭的數據為變比極性結果數據，以"C"為開頭的數據為負荷結果數據，以"D"為開頭的數據為直阻結果數據。以"E"為開頭的數據為角差比差結果數據，以"F"為開頭的數據為暫態結果數據。
6、載入數據結束后，選擇"確定"出現圖34界面，在此界面右上方設置相應參數后，選擇"生成誤差曲線"則完成所有試驗結果的載入。
7、載入全部完成后，可根據需要選擇"生成報表"或打印結果數據。
8、選擇"生成報表"選項，則以報表的形式顯示結果如圖35，在此界面上方選擇"export"則出現報告的三種輸出方式：Excel、Pdf、Word，選擇相應格式導出即完成報表的生成。
9、如需繼續加載試驗結果數據，請先清除上次載入的數據。
