1.1 按鍵

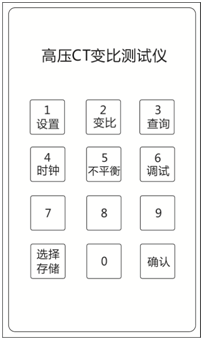

本測試儀共有十二個按鍵，如圖1
●[選擇/存儲]鍵：在主菜單和參數輸入時用于選擇輸入行，反復按此鍵可在各行之間循環；在變比測量時，按此鍵可存儲變比值；
●[0--9]鍵：在參數輸入時用于數字輸入；在主畫面下按[1--6]鍵可進入相應功能畫面；
●[確認]鍵：用于參數輸入的確認；由子畫面向主畫面的返回。
圖1 1.2. 接線端口

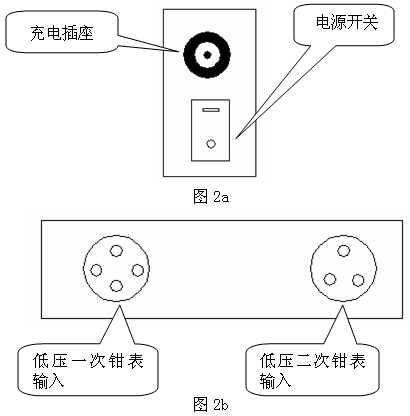

本測試儀共有3個外部接線端口，如圖2所示
圖2
2.1. 高壓鉗表與主機采用無限傳輸，不需要接線。
2.2. 低壓一次鉗表與主機低壓一次鉗表輸入口（四芯）接好。（選配功能，只有在測量低壓變比時使用）
2.3. 低壓二次鉗表與主機低壓二次鉗表輸入口（三芯）接好。
2.4. 高壓鉗表卡高壓電流，低壓鉗表卡低壓電流。
3.1.開機
接好線以后，打開電源開關進入主畫面，按1-6鍵進入相應功能畫面。
3.2. 參數設置
在主畫面下，按[1]鍵進入此畫面，如圖3：其中量程為一次鉗表的量程，有六個檔位，分別是1（高壓），2（20A），3（50A），4（100A），5（500A），6（1000A），按數字鍵1、2、3、4、5、6分別選擇（注：2—6檔為低壓一次電流檔）。其中變比為互感器標稱變比，用于計算變比誤差，設置完成后按[確認]鍵返回主畫面。
圖3 參數設置 3.3. 變比測量
在主畫面下，按[2]鍵進入此畫面。在此功能，可以顯示出一次、二次電流值及變比值，并可顯示變比誤差。
按[存儲]鍵可存儲此時的變比及誤差。
按[確認]鍵返
回主畫面。
圖4 變比測量 注意：高壓一次鉗表與低壓一次鉗表不能同時適用。
3.4.查詢存儲
在主畫面下，按[3]鍵進入此畫面，如圖5a。
操作者輸入要查詢的編號，按[確認]鍵開始查詢，如有數據顯示如圖5b，內容依次為編號，變比，誤差，時間，人員，
存儲序號。
按[3]鍵可以查詢下一個相同編號的數據。
按[確認]鍵返回主畫面。
圖5a 圖5b 3.5. 時間確認
在主畫面下，按[4]鍵進入此畫面，如圖6
可查看和修改時間，反復按[選擇]鍵可在各行之間循環；修改完成后按[確認]鍵確認并返回主畫面。
圖6 3.6.不平衡度（擴展功能）
在主畫面下，按[5]鍵進入此畫面，如圖7
高壓CT變比測試儀提供母線三相電流不平衡度測量，光標停留在A、B、C相電流上時，分別記下相應電流值，測量完畢
后計算出三相電流不平衡度。用[選擇]鍵在各行之間循環。
圖7 不平衡度測量 注意：三相電流測量時存在不同步性，不平衡度值僅作為參考。
3.7.調試
在主畫面下，按[6]鍵進入此畫面。
此功能為產品出廠前調試使用。
