CT參數分析儀操作方法

一、參數分析儀試驗連線

（一）CT二次負荷：

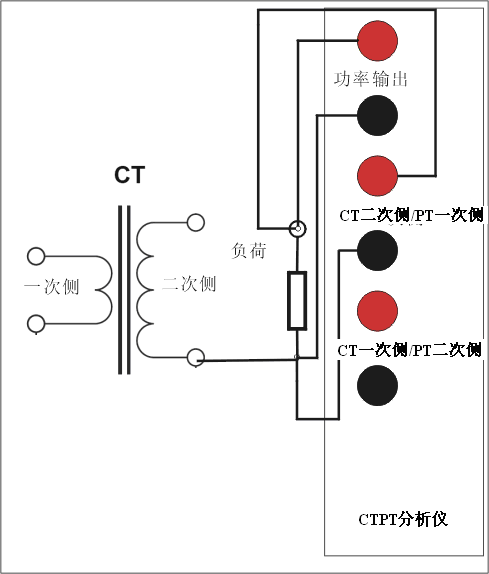

在進行CT二次負荷測量時請按照圖3.1連接CT參數分析儀和被測CT具體接線步驟和說明如下：
1.將CT參數分析儀的接地柱連接到保護地PE
2.將按照圖3.1所示，斷開CT二次側和二次回路的連接
3.將CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷一側，參見圖3.1
4.將CT參數分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一側
5.為了消除接觸電阻的影響，在連接CT參數分析儀的端子時，CT二次側的連接端子應保持在功率輸出端子的內側，如圖3.2。
注意：在進行CT二次負荷測量時，必須要斷開被測CT二次側與負載的連接，否則測量的結果將是CT二次側與二次負荷的并聯阻抗，這將導致儀器獲得錯誤的試驗結果。并且在進行二次負荷測量時儀器不進行退磁處理，因此如果CT二次側未斷開將會導致CT進入飽和狀態。

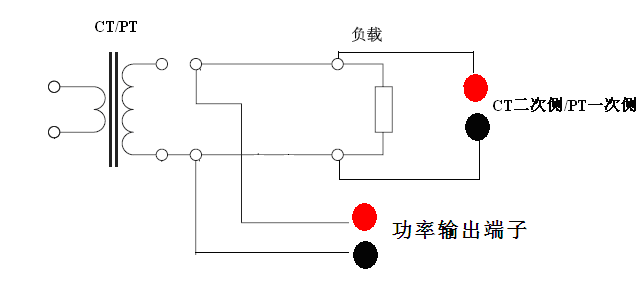

圖3.2 CT/PT二次負荷測量的接線位置圖

（二） CT分析，變比，極性試驗接線圖

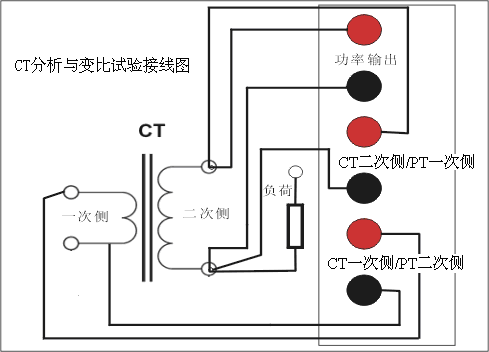

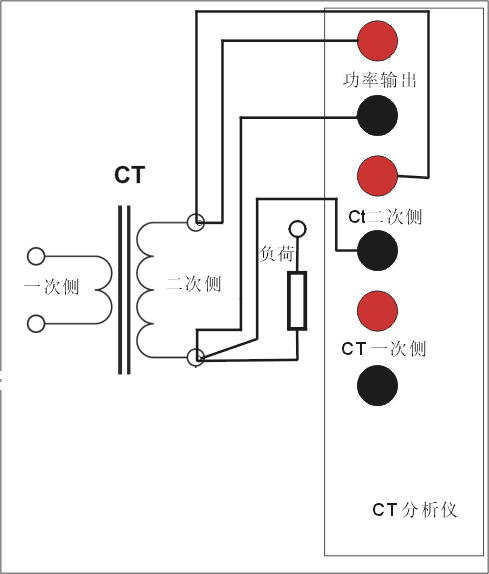

圖3.3 CT分析，變比與極性試驗接線圖 在進行CT分析，變比或極性試驗時請按照圖3.3連接CT參數分析儀和被測CT，這三個試驗項目的接線方式是一致的
具體接線步驟和說明如下：

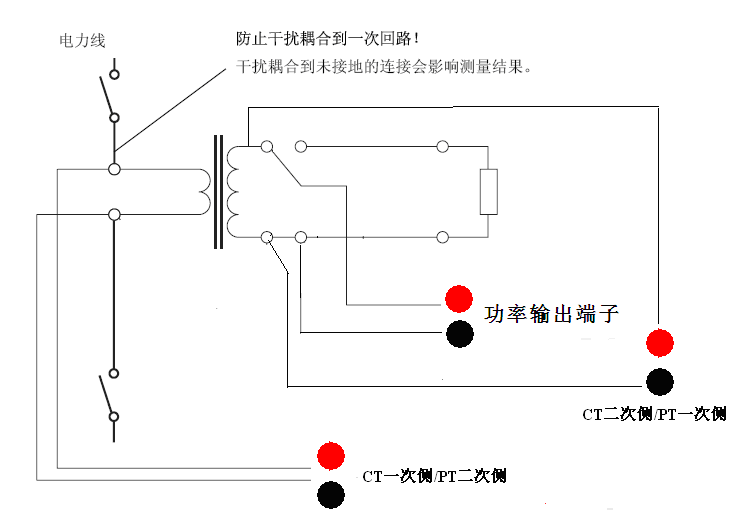

1）斷開電力線與CT一次側的連接，未接地的電力線較長，會給CT一次側的測量引入較大干擾，參見圖3.4。
3）將CT一次側一端連接至CT參數分析儀CT一次側/PT二次側黑色端子
4）將CT一次側另一端連接至CT參數分析儀CT一次側/PT二次側紅色端子
5）將CT參數分析儀的接地柱連接到保護地PE
6）將按照圖3.3所示，斷開被測CT二次側和二次負荷的連接
7）將CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端，參見圖3.3
8）將CT參數分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端
9）為了消除接觸電阻對線圈電阻測量的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。
圖3.4 CT分析，變比和極性試驗接線位置圖 注意：在對變比值相同的多繞組電流互感器進行CT分析或CT比差角差測試時，沒有測試的二次繞組應全部短接，否則測試誤差將會偏大

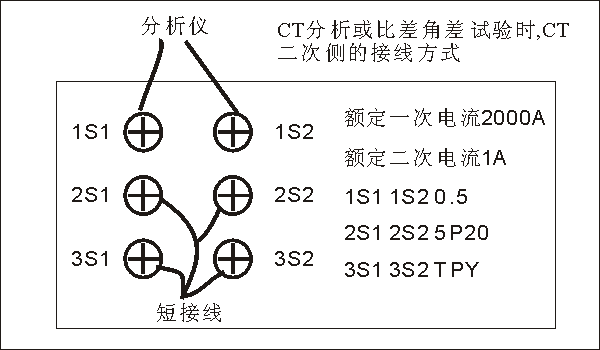

例如同時含有測量0.5級，保護10P10，暫態TPY三個繞組的2000/1的CT，進行0.5級繞組的比差角差測量時應按照圖3.4.1進行接線

（三）CT線圈電阻測量接線圖

在測量CT線圈的直流電阻時，請按照圖3.5連接參數分析儀和被測CT。
1）將CT參數分析儀的接地柱連接到保護地PE
2）按照圖3.5所示，斷開被測CT二次側和二次負荷的連接
3）將CPTT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端，參見圖3.5
4）將CT參數分析儀功率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端
5）為了消除接觸電阻對線圈電阻測量的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。
圖3.5 線圈電阻測量

（四）PT二次負荷

在進行PT二次負荷測量時請按照圖3.6連接CT參數分析儀和被測PT

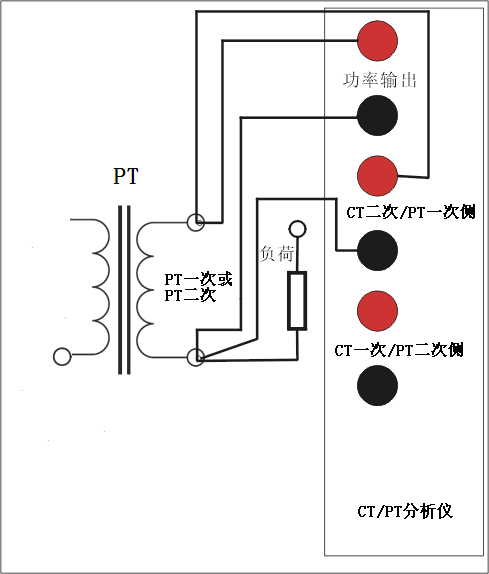

圖 3.6 PT二次負荷測量接線圖 具體接線步驟和說明如下：
1）將CTPT分析儀的接地柱連接到保護地PE
2）將按照圖3.6所示，斷開PT二次側和二次回路的連接
3）將CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至二次負荷的一端，參見圖3.6
4）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至二次負荷的另一端
5）為了消除接觸電阻的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.2。

（五）PT線圈電阻測量接線圖

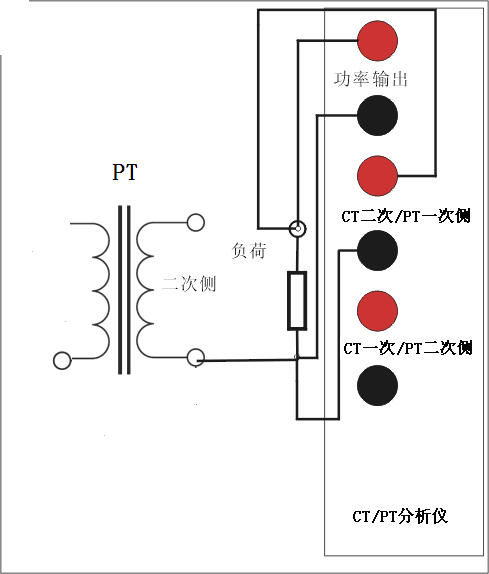

在測量PT線圈的直流電阻時，請按照圖3.7連接參數分析儀和被測PT。
1）將CT參數分析儀的接地柱連接到保護地PE
2）按照圖3.7所示，斷開被測PT二次側和二次負荷的連接，或是斷開PT一次側與PT一次線路的連接
3）將CPTT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至PT二次側(或PT一次側)的一端，參見圖3.7
4）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至PT二次側（或PT一次側）另一端
5）為了消除接觸電阻對線圈電阻測量的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。
圖3.7 線圈電阻測量

（六）PT匝數比，極性試驗接線圖

在進行PT變比或極性試驗時請按照圖3.8連接CT參數分析儀和被測PT，這兩個試驗項目的接線方式是一致的
具體接線步驟和說明如下：
圖3.8 PT變比與極性試驗接線圖 1）將PT二次側的一端連接至CT參數分析儀CT一次側/PT二次側黑色端子
2）將PT二次側另一端連接至CT參數分析儀CT一次側/PT二次側紅色端子
3）將CT參數分析儀的接地柱連接到保護地PE
4）將按照圖3.9所示，斷開被測PT二次側和二次負荷的連接
5）將CT參數分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至PT一次側的一端，參見圖3.9
6）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至PT一次側另一端
7）為了消除接觸電阻對線圈電阻測量的影響，在連接CT參數分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。

二、參數分析儀用戶界面

（一）參數分析儀運行界面

    CT參數分析儀軟件系統定義了6種運行狀態，這6種運行狀態分別為"等待新建試驗"，"等待查看歷史結果"，"等待試驗"，"運行"，"查看結果"和"查看歷史結果"。不同的狀態下軟件顯示界面是不一樣的，但是整個軟件界面都是被劃分為5個區域，其劃分方式如圖4.1所示，5個區域分別為工具欄，儀器主工作區（在等待試驗界面顯示為試驗項目選擇和操作命令選擇，如圖4.1），儀器狀態信息欄，當前試驗參數欄和試驗控制欄。儀器處于不同的運行狀態時，僅僅是在主工作區對顯示界面進行切換。

（二）參數分析儀軟件工具欄

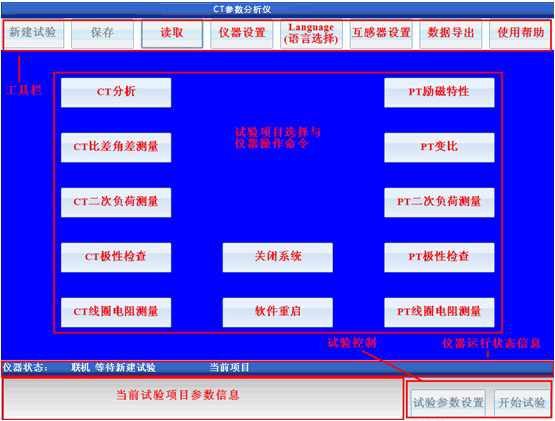

    工具欄包含了對操作的各個命令按鈕，其中包括"新建試驗"，"保存"，"讀取"，"儀器設置"，"語言選擇"，"互感器設置"，"數據導出"和"使用幫助"等，各個儀器控制命令的詳細解釋如下。 圖4.1 等待新建試驗狀態主界面

1.新建試驗:

是指結束當前的試驗窗口，軟件返回至"等待新建試驗狀態"，在該狀態下圖4.1所示界面被加載，可以在該窗體中選擇將要進行的試驗項目，該窗體中的試驗項目
包括"CT分析"，"CT比差角差測量"，"CT二次負荷"，"CT極性檢查"，"CT線圈電阻測量"， "PT變比"，"PT二次負荷"，"PT極性檢查"和"PT線圈電阻"，也可以在該狀態下重新啟
動軟件或是關閉系統。

2.保存

保存按鈕是在完成試驗以后，保存參數分析儀試驗結果和數據。在查看歷史結果時，如果用戶修改當前的顯示模式（標準或互感器等級改變），可以通過此按鈕保存修改后的結果。 在保存試驗結果時文件的名稱是按照如下格式進行組織的：
年-月-日 時：分：秒 互感器編號 試驗名稱.cta
例如 2011-04-08 11：12：30 CT分析.cta
其中時間部分是取自試驗啟動瞬間的系統時間，因此在查看歷史結果狀態修改試驗顯示模式后保存試驗結果，此時儀器將自動覆蓋原來的文件，而不會重新為此文件創建一個
副本。

3.讀取

讀取按鈕的功能是重新導入已保存的歷史數據，當用戶點擊讀取按鈕以后圖4.2所示窗體將會被加載。
圖4.2 試驗結果讀取     在試驗讀取界面，窗體的左邊列出了當前所保存的所有試驗文件名稱；右邊是對保存文件的操作命令選擇；右上角是參數分析儀當前存儲的文件計數，其內容包括當前選擇的文件索引和當前存儲的文件總數。
文件讀取窗體中的命令按鈕包括
1)"上一頁" 對文件顯示列表中的內容進行向上翻頁
2)"下一頁" 對文件顯示列表中的內容進行向下翻頁
3)"刪除所有文件"刪除當前存儲在中的所有試驗文件
4)"刪除文件"刪除當前所選擇的文件
5)"取消"退出文件讀取窗體
6)讀取當前所選擇的文件，儀器進入"查看歷史結果界面"，
4.參數分析儀設置
設置按鈕用于設置的運行參數，點擊參數分析儀設置按鈕圖4.3所示的窗體會被加載。

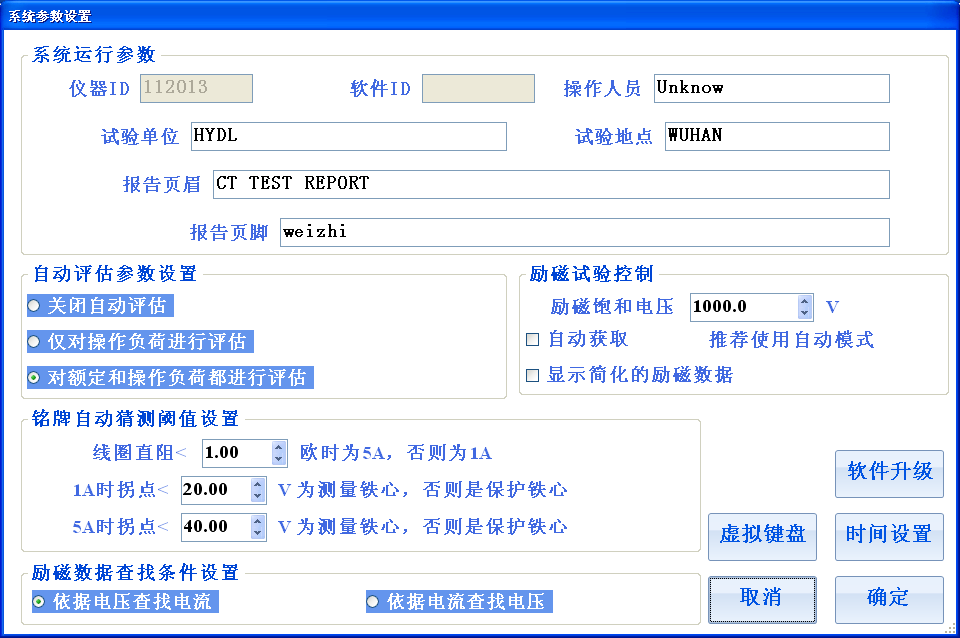

圖4.3 儀器設置界面 參數分析儀設置界面中的系統運行參數只會反映在生成的試驗報告中，與試驗的流程控制無關，其中的各個參數詳細定義如表4.1

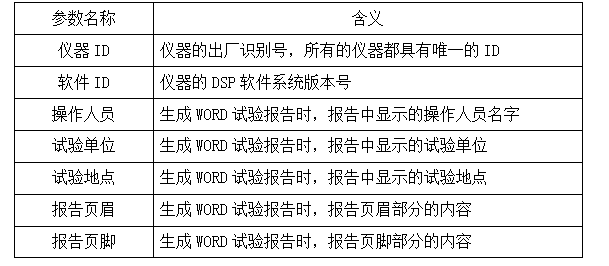

表4.1 系統運行參數

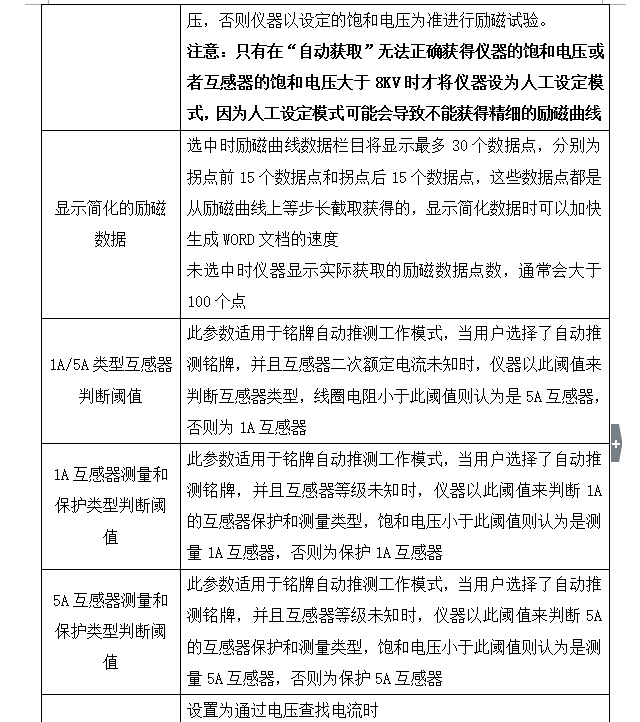

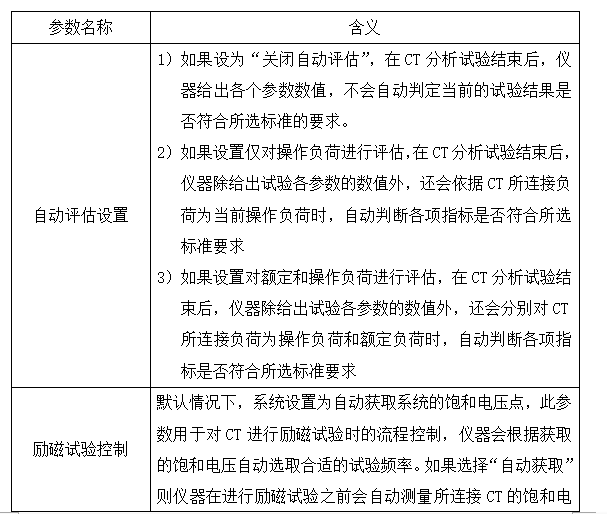

其余參數均與試驗過程的控制有關，但是只涉及CT測試時的試驗流程，與PT試驗沒有關系，其詳細含義如表4.2所示
