智能型互感器校驗儀操作方法

一、智能型互感器校驗儀操作指南

1.將測試線接好后接上主機電源，打開電源，如下圖為開始界面：
2.按"確認"進入主菜單，智能型互感器校驗儀主菜單界面，如下圖：
3.測量對象
（1）測量對象：電流互感器、電壓互感器、阻抗、導納
（2）二次電流：1A、5A
（3）二次電壓：100V、100/3V、150V、100/ V
（4）互感器準確度等級：1、0.5、0.2、0.5S（電流互感器）、0.2S（電流互感器）、0.1、0.05、0.02、0.01級。
4.測試電流互感器時設置參數

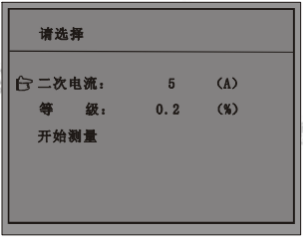

在測電流互感器時，從主菜單里將光標移動到↑、↓、鍵選擇測量電流互感器，按"確認"鍵就為設置被測互感器的二次電流，如下圖：

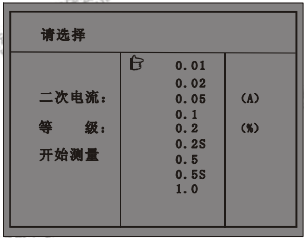

注意：再按↓、為設置被測互感器的等級，如下圖； 光標移動到"開始測量"，按"確定"鍵就可進入測量界面；

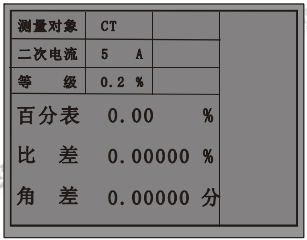

注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按"確認"鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。如下圖：

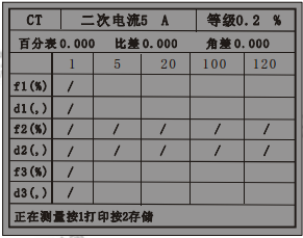

5.到此界面就可以存儲分別先按"2"再按"確認"就可以存儲了。如下圖；

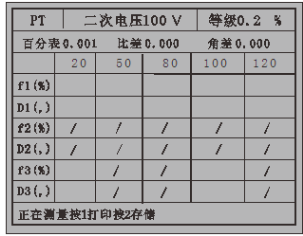

6.此界面下就可以打印。分別先按"1"再按"確認"就可以打印了。如下圖；

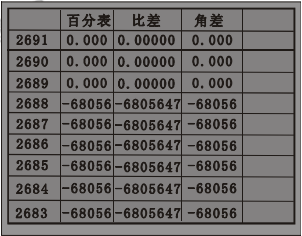

7.如需查看存儲數據就按"退出"鍵到主菜單用↑、↓、鍵移到"數據中心"，再按"確定"鍵就可查看數據了。如下圖；
8.測試完成后先將升壓器慢慢調回零位，再將智能型互感器校驗儀按"復位"鍵退回到開始界面，關掉主機電源，斷開調壓器輸入電源。拆下測試線放回儀器內，方便下次使用。
電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。
用戶可以參照電流互感器測試方法接線測量。
測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。
如有不清楚，請先電話聯系廠家，問清后再操作。

二、智能型互感器校驗儀測試接線圖

（一） 電流互感器校電流互感器接線

（二） 電流互感器自校接線

（三） 雙級電流互感器校電流互感器

（四） 電壓互感器校電壓互感器接線

注意：在做PT時，一次測大X必須可靠接地！

（五） 雙級電壓互感器校電壓互感器

（六） 電壓互感器自校接線

（七）電壓互感器校電壓互感器接線圖（高電位端測量接線方法）

注意：測量阻抗時務必等調壓器回零后再變換負載值.否則將危及智能型互感器校驗儀及設備安全

（八） 測量阻抗

（九）測量導納

注意：測量阻抗時務必等調壓器回零后再變換負載值.否則將危及智能型互感器校驗儀及設備安全。

三、智能型互感器校驗儀校驗軟件介紹

（一） 系統介紹

互感器誤差數據管理系統的主要任務是以互感器基本數據為線索，按《國家計量檢定規程》對互感器進行檢定、打印、查詢統計、計劃報表等進行管理。
（1）互感器按《國家計量檢定規程》進行檢定管理；
（2）試數據可以通過人工錄入，也可調用本公司一體化校驗裝置的測試數據，實現互感器校驗、管理一體化；
（3）實現控制校驗儀及臺體自動完成互感器的測量；
（4）能夠打印規程所要求的所有記錄及證書、結果通知書及各種計劃報表；
（5）豐富的統計查詢功能，包括統計和查詢在某一時間段內所檢定的設備情況，統計和查詢某檢定人員在某一時間段內所完成的工作量及檢定情況；
（1）按滿足用戶需要設計的數據庫備份和恢復功能；
（2）完整的系統使用教程和在線聯機幫助，方便用戶使用。
打印界面如圖

四、智能型互感器校驗儀使用注意事項

1.測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。
2.如有不清楚，請先電話聯系廠家，問清后再操作。
3.在接線或拆線前，必須確定校驗儀關機，整機電源斷電，操作箱斷電；
4.開機前請仔細檢查，確認接線無誤，接線牢靠，地線連接；
5.在進行電流互感器試驗時，請注意二次不能開路，包括不能隨意切換電流負載箱的檔位；

6.電壓互感器試驗時，請注意二次不能短路。要求必須嚴格按接線圖接線，并可靠接地同時應圍起試驗場地，保留足夠安全距離，防止他人誤入，發生事故；
7.做電流互感器試驗時，必須按銘牌要求使用規定檔位和選用規定的大電流導線和專用測試線；
8.操作本裝置的必須是專業（或經過有效培訓）人員，嚴禁非專業人員操作本裝置；
9.請勿擅自打開本裝置的任何部分否則將不能得到有效包修服務，同時也可能發生危險；
10.裝置保養清潔時，請使用柔軟干凈棉布擦凈即可；
11.智能型互感器校驗儀輕拿輕放，避免雨淋或陽光長時間照射。
