電流互感器校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程
國家第三方計量檢定校準證書
出廠質量檢測報告
ISO9001:2015質量管理證書| 測試儀型號 | DGQL-H | |
| 測試儀名稱 | 電流互感器現場校驗儀、互感器測試儀、互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀 | |
| 變比范圍 | 5A/5A～25000A/5A(5A/1A～5000A/1A) | |
| 匝比誤差 | ±0.2% | |
| 誤差測量范圍 | 5A/5A～5000A/5A(5A/1A～5000A/1A) | |
| 被檢電流互感器準確度范圍 | 1.0、0.5、0.5S、0.2及0.2S對于1%(S級) 或5%測試點，其測試誤差主要在于 測試儀自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差(傳統檢定方法同樣存在此兩偏差) 。因 此兩種檢定方法進行比對，其誤差差值可能較大也可能較小 | |
| 整機準確度 | 被測電流互感器誤差限值的1/3(見附錄一) (注：標準互感器和校驗儀引起的誤差分別為被檢 互感器誤差限值的1/5和1/10，Δε(不超過被檢互感器誤差限值的1/2) 和Z引起的誤差均為被檢互感器誤差 限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的 1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3) | |
| 準確度 見下表： |
±0.05% | |
| 測量誤差 | ||
| 額定電流 | 比差(±%) | 角差(±′) |
| 5% | 0.10 | 4 |
| 20% | 0.05 | 4 |
| 100% | 0.05 | 2 |
| 120% | 0.05 | 2 |
| 200% | 0.05 | 2 |
| 詳細說明見"附一" | ||
| 穩定度 | 0.05 | 2 |
| 詳細說明見"附二" | ||
| 直流電阻 | 0.0～0.1Ω，±3% | |
| 0.1～50Ω，±1% | ||
| CT二次負荷 | 1Ω～25Ω，±2% | |
| 工作條件 | AC220V 10%/50Hz 2% | |
| 環境溫度 | 0～40℃ | |
| 整機重量 | ≤5Kg | |

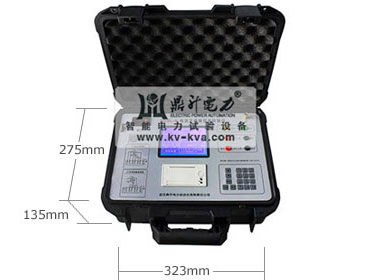

| 整機體積 | 323×275×135mm3 | |
