電壓互感器現場校驗儀操作方法

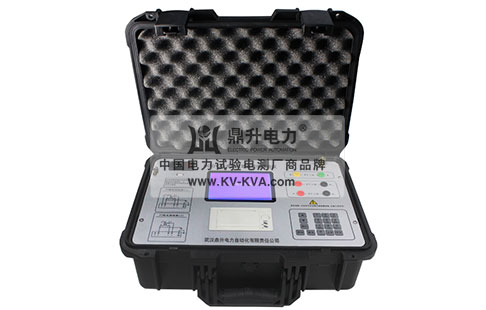

一、電壓互感器現場校驗儀操作說明

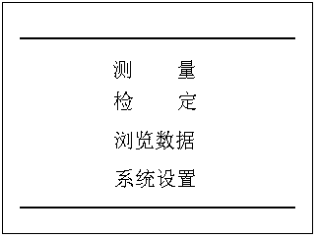

開機，顯示界面： 任意鍵，進入主菜單： 其中：
"測 量"?D?D電壓互感器現場校驗儀主要測量功能；
"檢 定"?D?D檢定儀器內附校驗儀的精度
"瀏覽數據"?D?D以往存儲記錄的查詢；
"系統設置"?D?D時間以及調試數據設置。
上、下鍵移到"測量"，確定之后，進入主要測量功能：

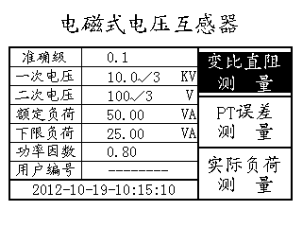

按照被測互感器的銘牌參數，選擇、輸入相應參數： "↑"、"↓"鍵把光標移到"準確級"上，"確定"，選擇相應的準確等級。同理，其它參數依次輸入。

（一） 電壓互感器測量

"↑"、"↓"鍵移到，按"確定"鍵之后，進入主要測量功能。
按照被測互感器的銘牌參數，選擇或輸入相應參數：
按"↑"、"↓"鍵把光標移到"準確級"上，按"確定"后，按"↑"、"↓"鍵把光標移到需要選擇的準確等級上，按"確定"。
數字的輸入：將光標移動到輸入位置，按"確定"鍵后按相應的數字即可。 同理，其它參數依次輸入。

（二）變比、極性及直阻測量

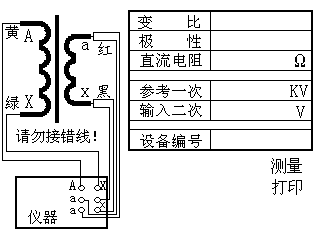

按"↑"、"↓"鍵，把光標移到"變比直阻測量"上，按"確定"。進入變比、極性及直阻測量：
頁面右下角為儀器測量進程顯示，當不顯示"等待測量"和"測量完成"時，表明電壓互感器現場校驗儀正在測量當中。在此過程中，請勿斷開電壓互感器現場校驗儀和被測互感器的接線，以及切勿觸摸被測互感器與測試夾！
"一次開路"被測互感器與二芯線處于開路狀態。
"二次開路"被測互感器與四芯線處于開路狀態。
"測量完成"儀器測量結束。
"等待測量"儀器等待測量。

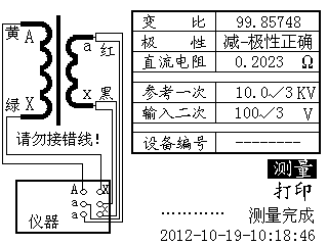

當頁面內顯示"測量完成"時，說明測量結束。顯示相應的結果。此時，蜂鳴器長響一次，提示測量完成。
按"↑"、"↓"鍵，移動光標到"打印"選項上，按"確定"鍵則執行打印功能。
再次測量，頁面將進行數據清除，顯示初始界面。

（三）PT誤差測量

按"↑"、"↓"鍵，把光標移到"PT誤差測量"上，按"確定"。進入電壓互感器標準誤差測量。測量過程共需兩步：

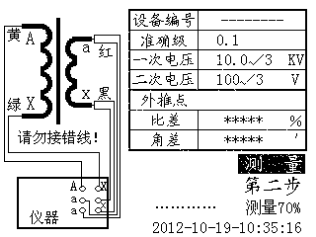

1)第一步：測量被測電壓互感器的空載外推點誤差。
按"↑"、"↓"鍵，把光標移到"測量"上，按"確定"。頁面右下角為儀器測量進程顯示，當不顯示"等待測量"和"測量完成"時，表明電壓互感器現場校驗儀正在測量當中。在此過程中，請勿斷開和被測互感器的接線，以及切勿觸摸被測互感器與測試夾！
"變比錯誤"被測互感器一二次與頁面輸入一二次電壓不符。
"極性錯誤"被測互感器與儀器連接錯誤。
"一次開路"被測互感器與二芯線處于開路狀態。
"二次開路"被測互感器與四芯線處于開路狀態。
"測量完成"測量結束。
"等待測量"等待測量。
若頁面顯示"變比錯誤"、"極性錯誤"、"一次開路"、"二次開路"其中一項或者多項時，則蜂鳴器鳴叫且結束測量，需檢查電壓互感器現場校驗儀參數輸入以及儀器與被測互感器的連接狀態。（處理方法：1.檢查輸入一二次電壓與被測互感器的一二次電壓是否一致。2.檢查儀器的紅色連接線與被測互感器極性端子相連。3.檢查接觸是否良好以及是否連接。

（四）檢查測試線是否有斷線

若需要調整對被測互感器的接線，等待頁面顯示"測量完成"后，或者按"復位"鍵，或者關機。調整完畢后重新測量。
再次測量，頁面將進行數據清除，顯示初始界面。

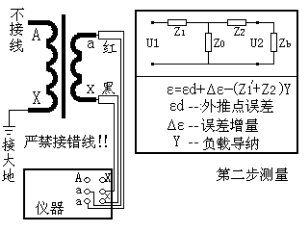

2)第二步：
按"↑"、"↓"鍵，把光標移到"第二步"上，按"確定"。
請務必確保被測互感器的一次端"X"與地線良好接觸！
請務必確保操作人員與被測互感器處于安全距離以外！
按"↑"、"↓"鍵，把光標移到"標準誤差"上，按"確定"。
頁面右下角為測量進程顯示，當不顯示"等待測量"和"測量完成"時，表明正在測量當中。在此過程中，請勿斷開和被測互感器的接線，以及切勿觸摸被測互感器與測試夾！
"一次連接"被測互感器一次端子與二芯線處于連接狀態。
"一次開路"被測互感器與二芯線處于開路狀態。
"二次開路"被測互感器與四芯線處于開路狀態。
"測量完成"儀器測量結束。
"等待測量"儀器等待測量。
若頁面顯示"一次連接"、"一次開路"、"二次開路"其中一項或者多項時，則蜂鳴器鳴叫且結束測量，需檢查與被測互感器的連接狀態。

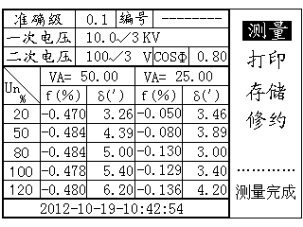

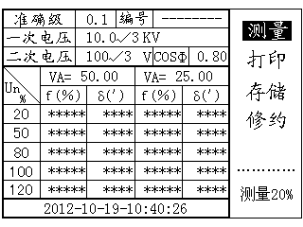

電壓互感器現場校驗儀逐點顯示標準誤差的每個點的比差、角差。
每測完一點的比差、角差，蜂鳴器鳴響提示。
按"↑"、"↓"鍵，移動光標到"打印""存儲""修約"其一選項上，按"確定"鍵則執行相關功能。
再次測量，頁面將進行數據清除，顯示初始界面。

（五）任意負荷下的標準誤差

接線及參數設置參照本說明書"PT誤差測量"。
任意負荷下的標準點誤差，修改銘牌參數下的"額定負荷"或者"下限負荷"，進入"PT誤差測量"，操作參照本說明書的"PT誤差測量"。

（六）實際負荷測量

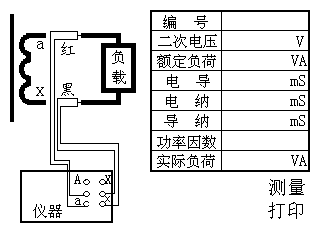

"實際負荷測量"是測量被測互感器二次回路所帶負載的負荷、電導、電納以及功率因數。
按"↑"、"↓"鍵，把光標移到"實際負荷測量"上，按"確定"。進入二次回路實際負荷測量：
在測量過程中，請勿斷開和被測互感器的接線，以及切勿觸摸被測二次回路與測試夾！
按"↑"、"↓"鍵，移動光標到"打印"選項上，按"確定"鍵則執行打印功能。
再次測量，頁面將進行數據清除，顯示初始界面
