二次壓降測試儀操作方法

一、二次壓降測試儀測試過程中需要注意事項

1. 為了保證工作人員在現場試驗中的人身安全和電力系統發、供、配電氣設備的安全運行，必須嚴格執行DL409-1991《電業安全工作規程》。

2. 電氣設備分為高壓和低壓兩種

高壓：設備對地電壓在250V以上者；
低壓：設備對地電壓在250V及以下者；

3. 工作人員與帶電高壓設備的安全距離

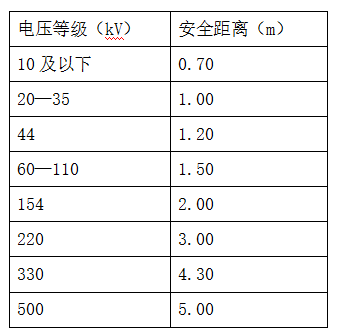

表1高壓設備帶電時的安全距離
電壓等級（kV） 安全距離 10及以下 0.70
20—35 1.00
44 1.20
60—110 1.50
154 2.00
220 3.00
330 4.30
500 5.00

4. 測試前的準備

1）接入壓降校驗儀的導線是四芯屏蔽電纜線，接入電路前應用500 V兆歐表檢查電纜各芯之間、芯與屏蔽層之間的絕緣是否良好，以免造成短路故障。
2）如果在三相三線計量方式時測量，則電纜線只需三芯通電，那么空余的一芯線的接線頭切不可短路。
3）測試工作進行前，應對壓降校驗儀及臨時電纜線進行自校以測出它們所帶來的測量誤差。該誤差可保存于壓降校驗儀內，校驗儀將在每次測試結果中自動扣除這部分誤差以
消除對測量的影響。

5. 主界面介紹

1)PT壓降：該功能菜單中可以進行三相三線，三相四線，單相壓降測試。
2)壓降自校：該功能菜單中可以對放線車和各種現場干擾進行自校，消除或減小這些干擾。
3)升級接口：程序升級接口，不對用戶開放。
4)數據中心：可以瀏覽數據，刪除數據。
5)出廠時間：出廠時間
6)廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。

二、二次壓降測試儀二次壓降測試說明

（一） 首先進行壓降自校：

二次壓降測試全過程介紹（下面介紹以三相四線PT側測試為例，三相三線與之類似）
現場運行時，常有大電流，高電壓的存在，加之由于現在PT側和儀表側的距離很遠，所以要用放線車，放線車本身也會帶來一定的誤差，所以要進行自校。

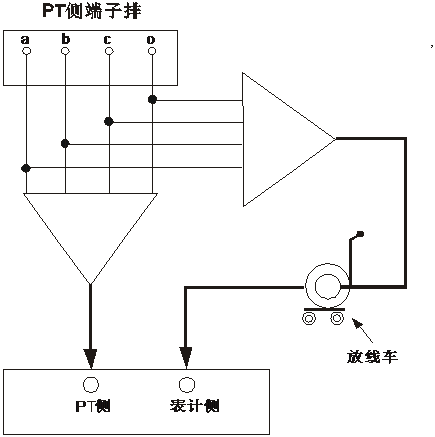

自校按下圖接線（PT側測試） 1）開機按任意鍵進入主菜單，選擇壓降自校（選擇方法：上下鍵可以移動光標，確定鍵選擇，取消鍵退出。）
2）選擇三相四線自校。
3）二次壓降測試儀中的數據是上次或出廠時保存的壓降自校值，按確定就開始進行自校。
4）測試結束后，如果需要保存數據，按數字鍵"1"重新測量，按 數字鍵"2"存儲。
5）關機拆線。

（二） 進行壓降測試：

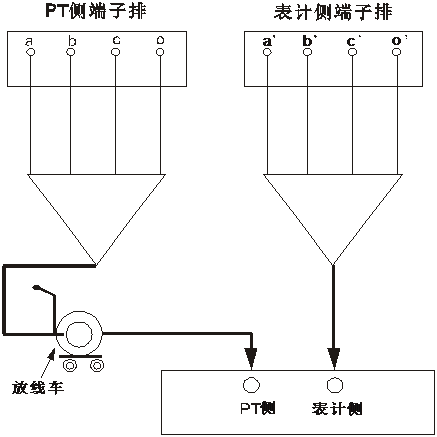

壓降測試按下圖接線（PT側測試） 1)開機按"確定"鍵入主菜單，選擇壓降測試菜單，進入后選擇測試方式（有PT側和表計側，選擇方法是光標移動到要選擇的內容，按確定鍵后在下拉列表中按上下鍵移動光標
確定鍵選擇）,自校狀態（帶自校和不帶自校）選擇將決定儀器是否減去自校時測試的現場誤差值。輸入各相參數。
2)光標移動到"確定"上，按"確定"鍵進入壓降測試選擇菜單，選三相四線自動測試，進入三相四線測試選擇菜單，選擇三相自動測試。
3)如需重測，按數字鍵"1"即可
4)如需存儲按數字鍵"2"即可
5）關機，拆線。

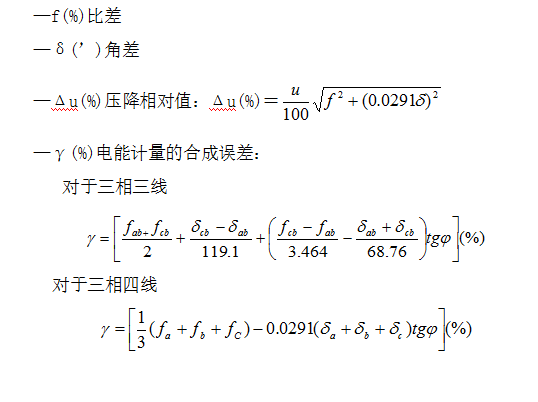

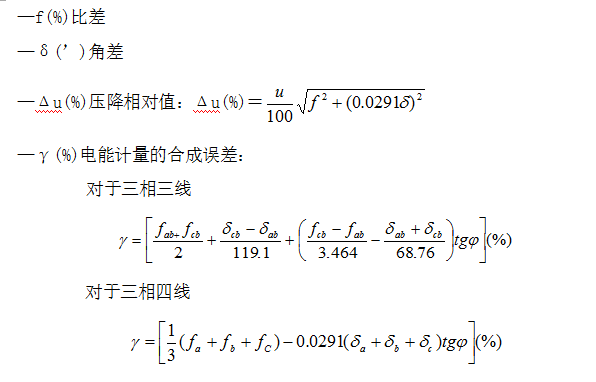

6）各項參數簡介
7）測試結束

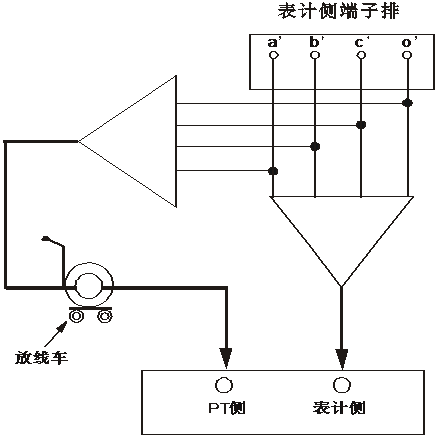

（三） 表計側壓降自校圖

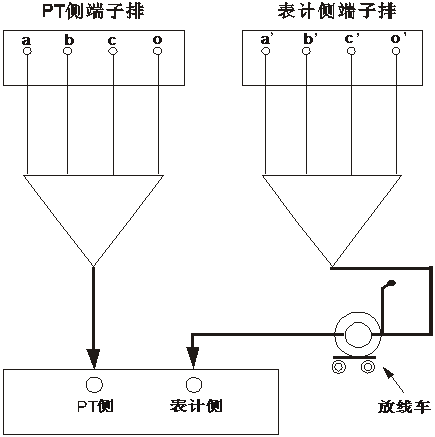

（四） 表計側壓降測量接線圖

三、二次壓降測試儀檢定方法

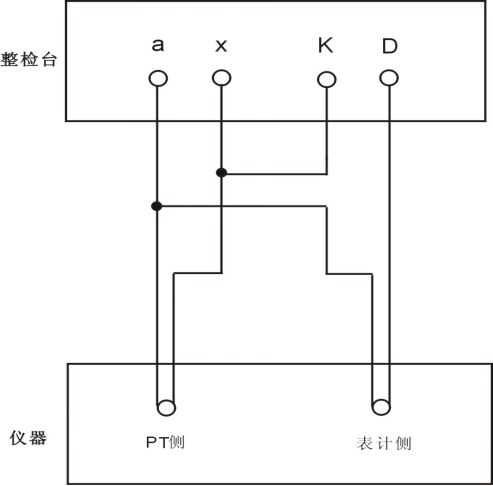

PT二次壓降檢定接線圖 檢定時可以使用互感器整檢臺，選擇電壓互感器測量回路即可。
注意請選擇"不帶自校"，自校是消除放線車帶來誤差的選項，如果選擇了帶自校，可能數據會不正確。

四、常見問題處理

1. 開機后沒有顯示
處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開二次壓降測試儀，否則可能不能享受包修服務。
2. 測試過程中，出現數據不穩定
請檢查接線是否正確，接線是否接觸良好，同時周圍是否有特別大的干擾。
3. 電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。
4. 電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
5. 使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好；
6. 二次壓降測試儀不要被雨淋濕，不要受重壓。
