若電流互感器有5/5或者1/1電流比時，則可經常進行自校，以考核其準確度。

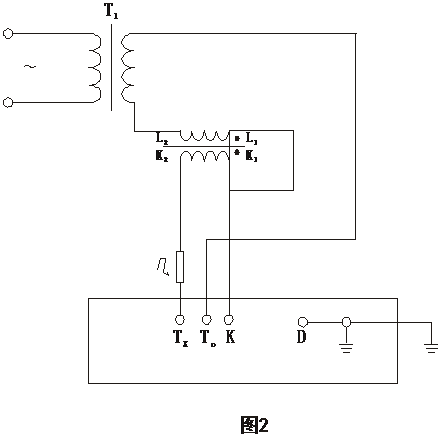

自校線路如圖2所示。圖中TX為電流互感器，為負荷箱。
電流互感器自校圖：

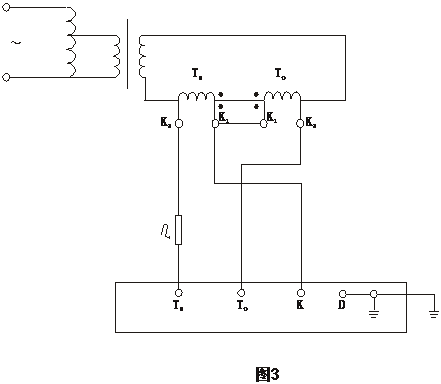

標準電流互感器檢定比其低兩級或兩級以下準確等級的互感器時，其線路圖如圖3所示。圖中，To為標準電流互感器，TX為被檢電流互感器，為被檢電流互感器所帶的負荷。
電流互感器檢定圖：
電流互感器退磁圖：
1. 檢定電流互感器時，標準電流互感器與被檢電流互感器的電流比必須相同。
2. 嚴格按照?qǐng)D中所給出的線路接線。
3. 檢定互感器之前，須先測試負荷箱是否準確。
4. 檢定過程中，嚴禁二次繞組開路。

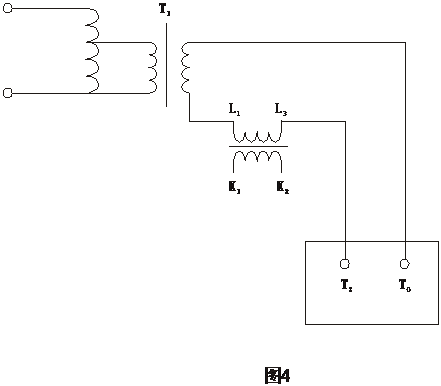

5. 檢定互感器之前需先退磁，退磁線路如圖4所示。
6. 在圖4中，二次開路，均勻緩慢調節調壓器,使百分表指示由0增至100%,然后均勻且緩慢地降至零。重復這一過程2～3次。退磁完畢后切斷電源之前，應將二次繞組短接。
7. 帶升流器電流互感器的接線原理圖與上述的接線圖大致相同，只是升流器的輸出繞組與互感器的一次繞組是同一繞組，其余均相同。
