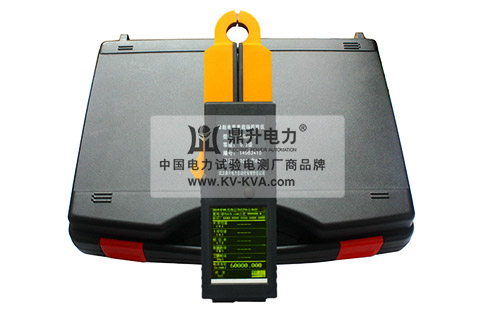

單相電能表現場校驗儀操作方法

一、單相電能表現場校驗儀的操作流程

（一）總的步驟

為保證單相電能表現場校驗儀安全、合理的使用，請按以下步驟操作：
①開機前應先連接好測試線；
②開啟電源開關；
③設置好必要的參數；
④將鉗表夾至被測電流線；
⑤完成測試后保存數據；
⑥關閉。

（二）觸摸屏的操作

除去總電源開啟，單相電能表現場校驗儀的其它一切操作均在觸摸屏上完成。操作流程由下列各圖所示，操作過程可分為四類： ①實測數據顯示；②校驗參數設置；③歷史數據管理；④單相電能表現場校驗儀系統設置。 具體操作步驟和顯示內容見下列各節敘述。

（三）單相電能表現場校驗儀主顯界面及操作

    通電后經啟動界面進入主界面，測量數據全部在主顯界面顯示。同時，主菜單和即時操作也由主界面導入。

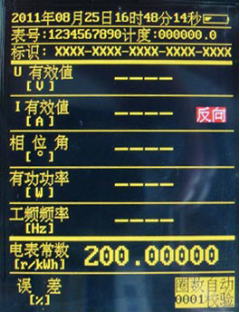

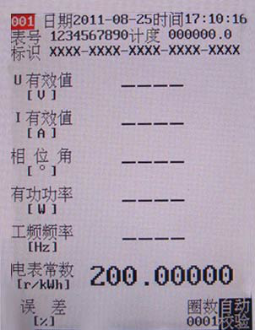

    顯示：主顯界面分為三個區間：頂部為標識區——顯示時間、電能表信息、抄表信息及電池電量等。中部為實測交流參數區：顯示U、I、φ(相位角)、有功功率和工頻頻率。底部為校驗參數區——校驗中的被校電表常數、被校表誤差。
操作：
①點擊屏幕頂部標識區,回放當前及最近校驗的誤差；
②點擊屏幕中部,電流取反；
③點擊屏幕底部,進入主菜單。
說明：
①在現場使用時，由于被測電流線的安裝位置和電流實際走向限制，會使鉗表的操作和顯示不甚方便。為此單相電能表現場校驗儀上設有電流取反功能，即當電流走向與鉗表的電流標志方向相反時可點擊屏幕中部使電流在儀器內部取反，而不需要將鉗表位置反向。
②當鉗表夾持電流線進行測量或校驗時，會自動記錄測量/校驗數據，這些記錄可以在鉗表從電流線上取下后自動回放。點擊屏幕頂部可自動回放剛才測量的數據。這就使得操作者不必在測量校驗的過程中操作鉗表，而是在測量結束后觀察回放數據，臨時記錄的數據最多有8組，在回放時可選取一組或幾組有效數據保存，當回放數據被保存后，臨時記錄將被自動清除。

（四）數據的回放與保存

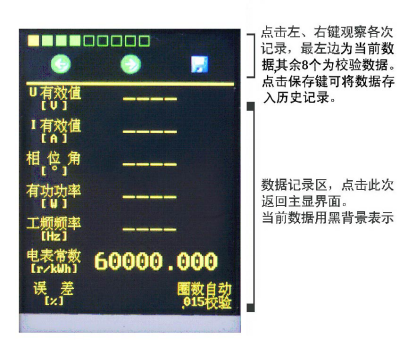

    為方便現場實時操作，單相電能表現場校驗儀內部設有臨時數據區，它按時間順序和校驗電能脈沖，依次記錄了交流參數和校驗誤差，最多有9組數據。當前數據是主顯界面的實時數據，校驗數據是儀器每計算一次誤差自動保存的數據。在需要時，可選擇當前數據或穩定有效的校驗數據存入歷史記錄。點擊左移鍵或者右移鍵可依次調出最近時段內不同時刻記錄的校驗數據（它包括了校驗誤差和交流電壓、電流、功率等參數）。儀器最多可保留9組數據，校驗脈沖少于8次時，臨時數據區會有空白。多于8次時，臨時數據區滿，較早的數據會自動溢出。

（五）校驗設置

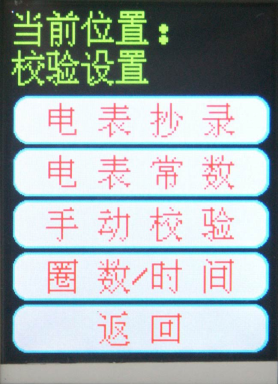

    校驗設置用于設置校驗參數及抄錄當?shù)仉姳硇畔?，從主菜單進入，其進入路徑如P19頁所示。校驗參數的設置共分為4項： (1)電表抄錄——用于抄錄被校的表號、電表走字數（計度）和其他信息（標識）。其中表號和標識可輸入數字和西文字符，計度只能輸入數字，操作時應注意。 校驗設置菜單 (2)電表常數——用于設置被校表的電表常數，有兩種單位的常數均可設置：
①imp/kWh（每千瓦時的脈沖數，這是常用的電表常數），
②kWh/imp（每個脈沖對應的電能當量，某些進口電能表以此單位表達電表常數）。這兩種常數可按CC 或1/C鍵來選擇。
(3)手動/自動—校驗功能切換，自動校驗時，所設圈數由單相電能表現場校驗儀自動遞減計數；手動校驗時，由人工計數，若設定圈數為10，則操作者每數過10圈按動一次手動開關。
(4)圈數/時間——用于設置校驗計數（轉數）或時間，即被校表轉幾圈進行一次校驗或者被校表脈沖指示燈閃幾次進行一次校驗。也可以設定時間限定值，進行校驗。如：設定5秒時間，當經過5秒鐘后產生一次校驗誤差。

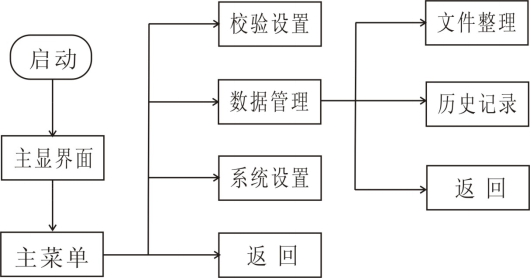

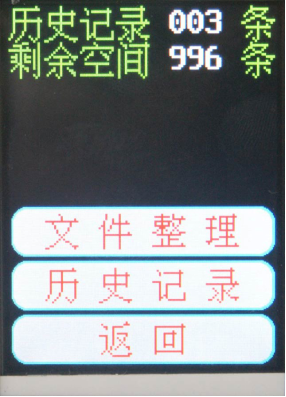

數據管理用于查詢歷史數據、保存臨時數據、刪除無用數據或整理內存空間。進入數據管理的路徑由P24頁圖所示。數據管理有2項操作：
（1）文件整理——數據存儲器經多次保存/刪除操作后會形成垃圾空間碎片，擠占了空余的內存空間（就像計算機的內存一樣），這時應進行空間整理，以釋放被擠占的空間。保存數據較多時整理的時間較長，最多時需等待2分鐘，以時應耐心等待，不要強行關機，否則會破壞歷史記錄。

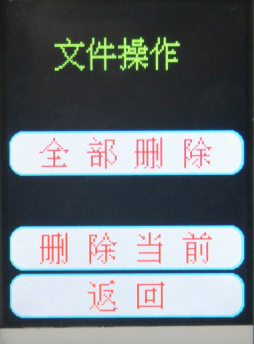

（2）歷史記錄——用于查詢歷史記錄，對于不需要的數據。數據管理操作——查詢歷史記錄 數據管理操作——記錄的刪除

（六）系統設置

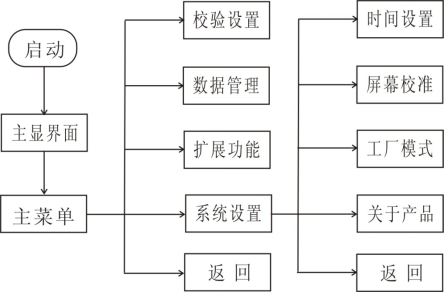

[系統設置]用于設置單相電能表現場校驗儀自身的工作參數以及儀器的校準。其進入路徑如P28頁圖所示，共有四項功能：
（1）時間設置——用于設置內部的時鐘、日期、背光自動關斷延遲時間，背光的亮度等。
（2）屏幕校準——用于觸摸屏校準。
（3）工廠模式——用于工廠生產調試。
（4）關于產品——顯示產品的編號、生產日期、內部編碼等信息，用于維修時查詢檔案。
系統設置——時間設置
