持續按"開機"按鍵三相用電檢查儀進入如下畫面：

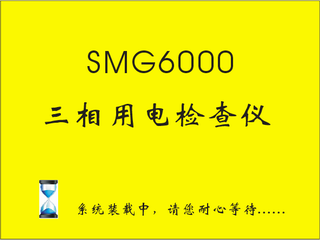

圖四、開機畫面 繼續按鍵3秒儀器進入真正開機狀態，三相用電檢查儀會發出"滴、滴"響聲，并且頻率逐漸升高，證明已開機這是放開按鍵。
開機三相用電檢查儀自動進入測量界面如下：

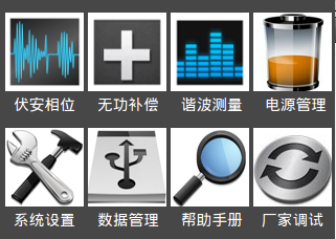

圖五、系統圖標界面 【系統圖標界面】選擇您需要的功能圖標進入應用軟件，輕觸【用戶手冊】圖標，進入中文簡體電子版說明書，幫助您更快更準確地了解本儀表的應用功能和操作方式。

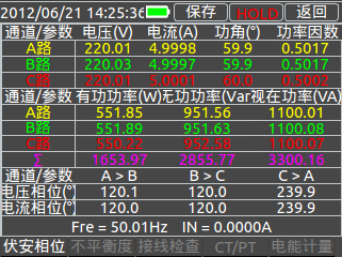

圖六、伏安、相位、功率測量界面 點擊【伏安相位】進入基本伏安相位測量界面，分顏色顯示三相電壓、電流、功角、功率因數、相角和三相功率。

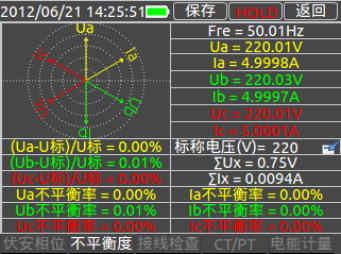

圖七、不平衡度界面 進入【伏安相位】功能，如圖可以輕觸【不平衡度】進入不平衡度測量界面，系統自動檢測和計算三相電壓和電流的不平衡度，以及矢量和。

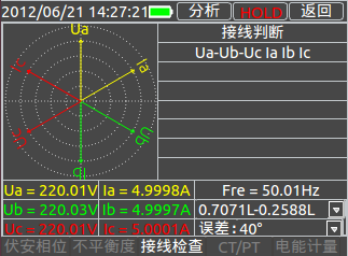

圖八、接線檢查界面 輕觸【接線檢查】進入接線檢查界面，確定數據穩定點擊【HOLD】，保持現在數據不變，點擊【分析】系統可以分析現有接線是否錯誤，并提示正確連接方式。

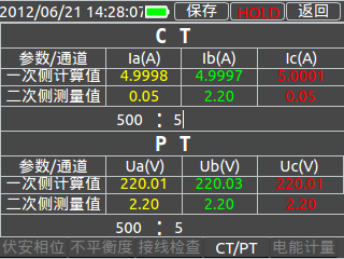

圖九、CT/PT 進入CT/PT界面可以設置變比值，輕觸變比值的位置，系統彈出設置鍵盤進行設置。

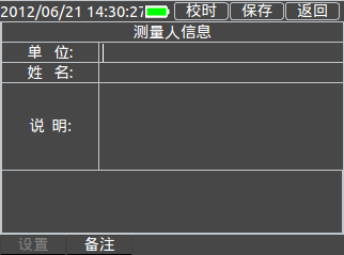

圖十、備注信息填寫 備注信息填寫，可以填寫測試單位、測試人員名稱系統打印報告中包含填寫信息內容。

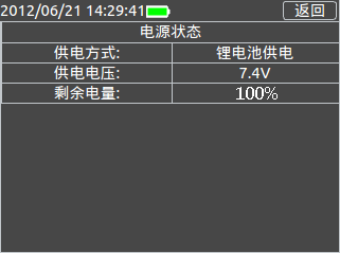

圖十一、電源管理 三相用電檢查儀采用高效率的鋰電池供電，當長期不用此機是保持電池電量在30%到70%為佳，放置時間盡量短，定期開機放電充電可以延長電池壽命。

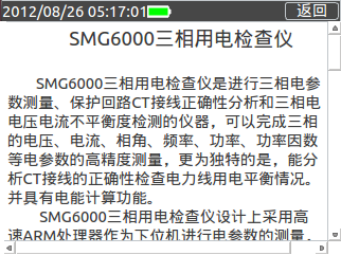

圖十二、幫助 幫助含有此三相用電檢查儀使用說明。

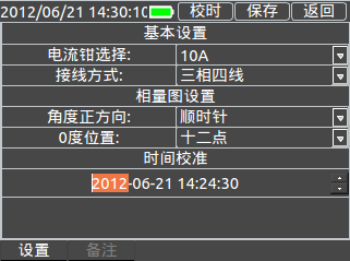

圖十三、系統設置 設置系統參數。

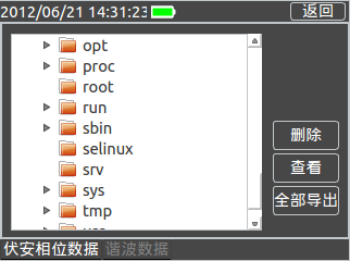

圖十四、數據導出 導出數據到U盤，將U盤插入USB口選擇需導出的.par格式文件，點擊導出?？梢杂秒娔X打開里面包含word文檔和excel兩種格式的文件，方便客戶報告使用。

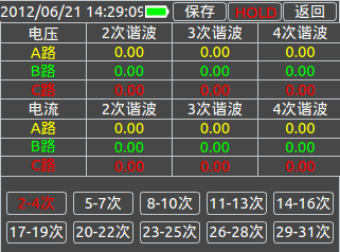

圖十五、諧波測試界面 進去【諧波】界面會出現上圖顯示，輕觸【2-4次】可顯示電壓、電流的2-4次諧波含量，輕觸【HOLD】可保存諧波數據，保存時間15秒，用戶按界面顯示等待。
如下圖：

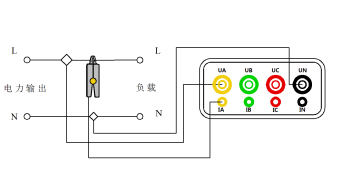

圖十六、單相電接線方式 單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。
如下圖：

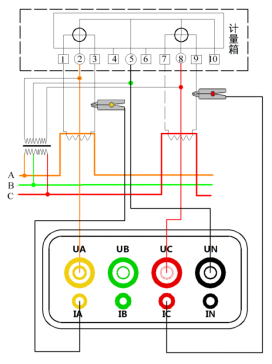

圖十七、三相三線接線示意圖 電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。
注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。
電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。
如下圖：

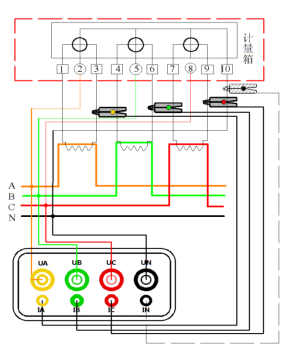

圖十八、三相四線接線示意圖 電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。
電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。
