氧化鋅避雷器在線測試儀操作方法

一、氧化鋅避雷器操作使用說明

（一）有線模式

1）接地

測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

2）參考電壓

參考電壓信號線一端插入?yún)⒖茧妷翰遄?，另一端接被測相PT二次低壓輸出：小黑夾子接中性點，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。

3）電流信號

先將泄漏電流信號線插頭插入氧化鋅避雷器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號電流信號不能使用加長線。

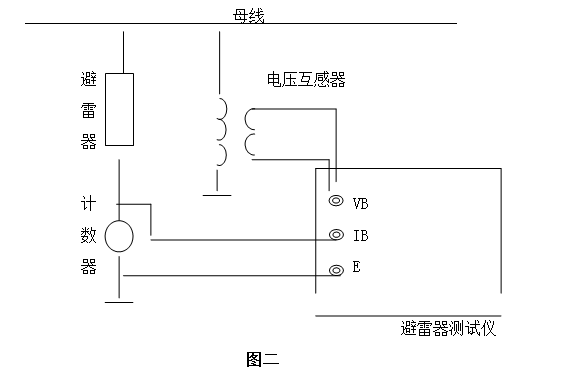

接線圖如下（圖二）：

（二）感應模式

    在MOA底座上設置電場感應傳感器，其感應電流超前電場強度（母線電壓）90°，經過積分運算后與電場強度或母線電壓同相位，因此可以用電場感應傳感器的信號作為測量參考。氧化鋅避雷器輸入電場感應傳感器信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電場基波E1、電流基波峰值Ix1p和電流電場角度Φ。與電場同相分量為阻性電流基波峰值（Ir1p）正交分量是容性電流基波峰值（Ic1p）。
1）使用B相感應信號作參考
因為A/C兩個邊相對B相底座的電場影響抵消，應將感應板設置到B相MOA底座上與A/C相相對稱的位置，可以得到B相正確的相位信息。A/C相MOA底座電場受B相影響，不要將感應板設置到A/C相MOA底座上。
接線圖如下（圖三）：

（三）無線模式

    僅僅需要一根電流線，取到電流信號即可測量出全電流和阻性電流。(此模式為快速測試，僅需要B相電流信號，按測量后為等待狀態。依次接A、B、C相放電計數器上端，打印機開始工作為一相測量周期結束，測量完后關機退出)

1）電流信號

先將泄漏電流信號線插頭插入儀器，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數器上端。試驗室內可將無放電計數器的MOA放到絕緣板上，由MOA下端取電流信號電流信號不能使用加長線。

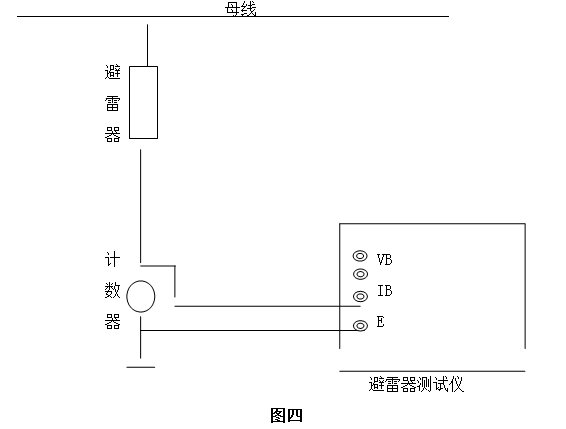

接線圖如下（圖四）：

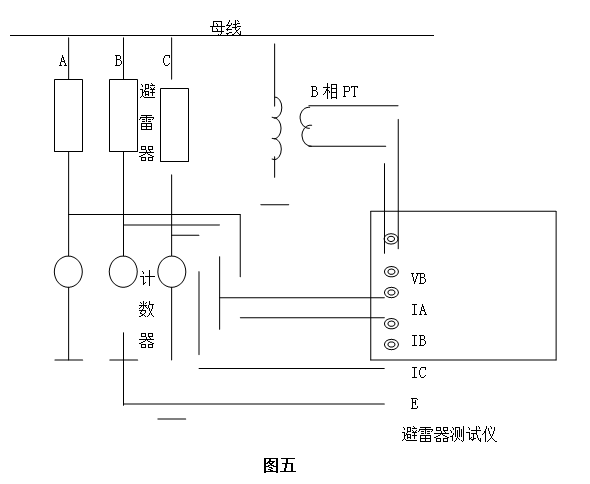

（四）三相同測

1）接地

測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

2）參考電壓

參考電壓信號線一端插入?yún)⒖茧妷翰遄?，另一端接B相PT二次低壓輸出。/

3）電流信號

先將泄漏電流信號線插頭插入儀器，后將另一端的四個夾子夾到（或通過絕緣竿搭到）A,B,C相MOA放電計數器上端和地端。電流信號不能使用加長線。

二、氧化鋅避雷器操作步驟

1.打開電源開關, 屏幕出現如下開機界面。
圖六 2.主菜單的具體操作說明如下：
  1）線路編號：按"?"鍵將光標指向"線路編號"，按"?L"鍵進入；按"?"鍵選擇要調整的位置，此位置下會有一個小光標；按 "▲"、"?" 鍵進行選擇，所有位調整完成后，
  按"?L"鍵。
  2）PT變比：按"?"鍵將光標指向"PT 變比"，按"?L"進入；按"?"鍵選擇要調整的位置，此位置下會有一個小光標；按 "▲"、"?" 鍵進行選擇，所有位調整完成后，
  按"?L"鍵。
  3）測試相序：按"?"鍵將光標指向"測試相序"，按"?L"進入；按"?"鍵選擇要調整的位置，此位置下會有一個小光標；按 "▲"、"?" 鍵進行選擇，所有位調整完成后，
  按"?L"鍵其中A,B,C表示單相測量,X表示三相同測.
  4）補償角度：調整方法同上，一般相間干擾的影響大約在2°? 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向
  比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面"測量原理"的有關章節.如果選擇三相同測,角度自動補償.
  5）日期：調整方法同上，用"?"鍵選擇要調整的項目年、月、日、時、分、秒，用"▲"、"?"鍵進行調整，全部調整完后，按"?L"鍵。
  6）模式：按"?L"將會在有線,感應,無線三種模式之間切換.
  7）查看：按鍵盤"?"鍵將光標指向"查看"，按"?L"進入（如圖七所示）；按 "▲、?、?" 鍵選擇要查看的數據，按"?L"鍵顯示該組數據。

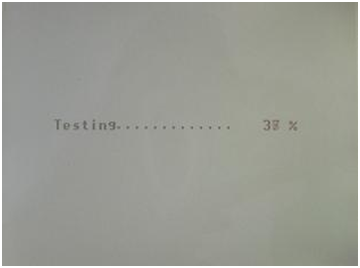

圖七   8）測量：按"?"鍵使光標指向"測試"，按"?L"進入測量，出現圖八所示測量畫面。

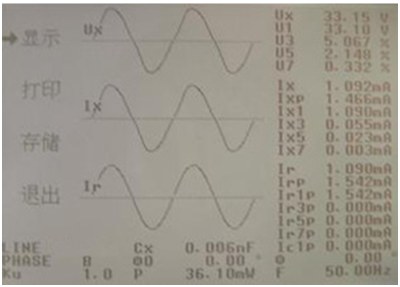

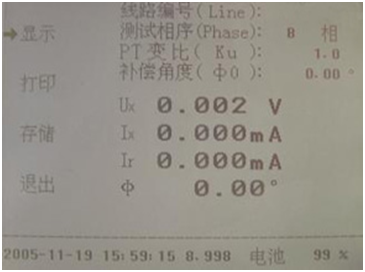

圖八   9）測試完畢，會出現測試結果，如圖九所示。
圖九 圖十   10）顯示：轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按"▲","?"可以循環顯示三相的信息
  11）打印：可將測量的數據打印出來，但不存儲
  12）存儲：存儲當前數據，選擇好數據的存儲位置，按"?L"鍵保存。
  13）退出：退出測量，回到系統主菜單。
