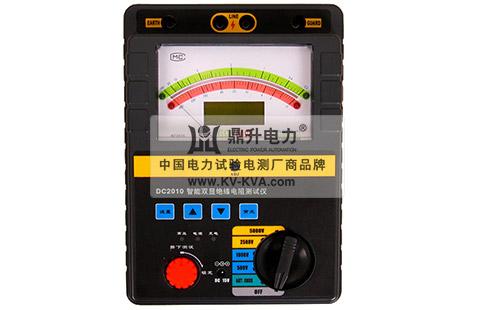

智能雙顯絕緣電阻測試儀操作方法

一、智能雙顯絕緣電阻測試儀使用方法

（一） 準備工作

注意：當?shù)谝淮问褂脮r，需充電6小時。否則不能正常工作。充電方法詳見"電池充電"的相關內容。
1）試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
2）效驗指針是否在無窮大上，否則需調整機械調零螺絲(7)。
注意：在調整機械調零螺絲時，左右調整量為半圈。>
3）用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
4）將帶高壓測試線（紅色）插入（2）LINE端，另一端探針或探鉤接于被試設備的高壓導體上，將測試線（綠色）插入（3）GUARD端，另一端接于被試設備的高壓護環上，以
消除表面泄漏電流的影響（詳見"屏蔽端的使用方法"相關內容。將另外一根黑色測試線插入地端（EARTH）（1）端，另一頭接于被試設備的外殼或地上。
注意：在接線時嚴禁將LINE與GUARD短路，以免發生過載現象！

（二） 開始測試

1） 轉動波段開關（8）選擇需要的測試電壓，這時如果電源正常則電源指示燈（11）應發綠光，如欠壓則發紅光。
2）開始自檢，液晶屏幕上出現操作提示。
3）按動上鍵或下鍵（12）可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成后自動累加。
4）按下或鎖定測試鍵（10），開始測試。這時高壓狀態指示燈（11）發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
這時液晶屏進入測試狀態顯示模式，見圖4所示。
圖4：測試狀態顯示模式 （1）輸出電壓值 （2） 測試次數
（3）當前絕緣阻值 （4） 已測試的時間
6）智能雙顯絕緣電阻測試儀每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。
7）根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），松開測試鍵（10）。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比
極化指數）。按動上鍵或下鍵（12）可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間最長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（智能雙顯絕緣電阻測試儀也有內置自動放電功能，不過時間較長）才能保證人身安全和下次測量的準確性！
8）需連續進行第二次測量時，再次按下或鎖定測試鍵（10），按4-6步驟執行。（智能雙顯絕緣電阻測試儀可連續進行20次測量，超過20次從第一次開始并覆蓋第1次的結果。每次測量結果都自動保存
以便日后調閱。）。

（三） 調閱測試結果

1）轉動波段開關在任意一電壓檔，此時電源接通。
2）在選擇測試編號狀態下，可按動設置鍵（12）進入查詢測試結果狀態。
3）按動上下鍵（12）來增加和減少測試結果的編號。（相應的編號反黑）。
4）選擇好編號后，按動測試鍵（10）可進入該編號的測試結果，按動上下鍵（12）可查詢該編號測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
5）查詢完畢，按動設置鍵（12）返回準備測試狀態。
如需查詢再次查詢可再次按動設置鍵（12）。

（四） 屏蔽端（GUARD）的使用方法

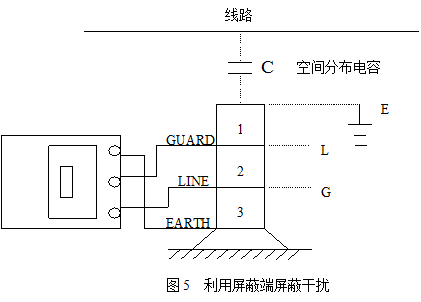

    在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用智能雙顯絕緣電阻測試儀的屏蔽端來消除漏電電流、屏蔽干擾。 對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接智能雙顯絕緣電阻測試儀地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。
*其它方面的應用可參考此接法。

二、智能雙顯絕緣電阻測試儀電池充電

注意：當開機時，儀表電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。
1）智能雙顯絕緣電阻測試儀可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用智能雙顯絕緣電阻測試儀的內部電源供電。
2）首次使用時，需充電6小時。否則不能正常工作。
3）充電電路采用專用智能充電管理模塊，可自動停止充電并監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響
的正常使用。
注意：在充電之前，請確認交流輸入電壓范圍應為220VAC±15%，以免接錯電源造成不必要的損失。
4）將電源適配器的一端插入電源插孔中（9），另一端接交流電源，充電指示燈紅燈亮，充電開始。
5）電池充滿后，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。
注意：不使用時，應確保波段開關（8）處于關閉狀態(OFF)，長期不使用時需將電池充滿并從電池倉中拿出,以延長電池使用壽命。
注意：當無法開啟電源時，需充電或更換電池或使用交流電源。
