絕緣電阻測試儀操作方法

一、絕緣電阻測試儀使用方法

（一） 準備工作

注意：當?shù)谝淮问褂脮r(shí)，需充電6小時。否則不能正常工作。充電方法詳見"電池充電"的相關內容。
1）試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
2）用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
3）將帶高壓測試線（紅色）插入（3）LINE端，綠色插頭端插入(2)GUARD端,另一端探針或夾子接于被試設備的高壓導體上。將測試線副線（綠色）插入（2）GUARD端(右手邊
)，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見"屏蔽端的使用方法"相關內容。將另外一根黑色副線測試線插入地端（EARTH）（1）端，另一頭接于
被試設備的外殼或地上，如圖3所示。

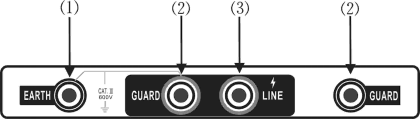

圖3：測試端接線圖 注意：在接線時嚴禁將LINE與GUARD長時間短路，以免發生過載現象！

（二） 開始測試

1.轉動波段開關（9）選擇需要的測試電壓，這時如果電源正常則 電源指示燈（6）應發綠光，如欠壓則發紅光。
2.絕緣電阻測試儀開始自檢，液晶屏幕上出現操作提示。
3.按下或鎖定測試鍵（7），測試編號自動累加開始測試。這時高壓狀態指示燈（6）和液晶屏上高壓警示符號點亮并且儀表內置蜂鳴器發出警示音，代表LINE端（3）有高壓
輸出。時間標志符號（8）開始閃動。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！

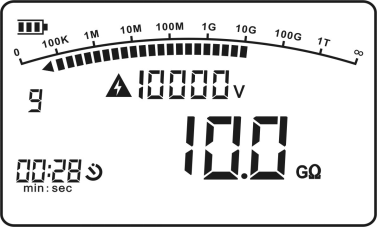

4.這時液晶屏進入測試狀態顯示模式，見圖4所示。
圖4：測試狀態顯示模式 5.絕緣電阻測試儀每隔一定時間發出提示音（15秒、1分鐘、10分鐘）。
注意：每次測試時間最長為10分鐘，超過時間會自動停止測試。需要再次測試時，需要松開或解鎖測試鍵并再次按下或鎖定。
6.如果需要停止測試，松開或按下反時針旋轉到12點方向并松開測試鍵（7）。這時絕緣電阻測試儀停止高壓輸出，顯示測試結果。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電才能保證人身安全和下次測量的準確性！
7.需連續進行第二次測量時，再次按下不松開或按下并順時針旋轉按鈕到鎖定狀態測試鍵（7），按4-6步驟執行。
注意：儀表可保存19次測量結果，超過19次后，屏上MEM標志閃動，不能繼續保存測試結果，除非按存儲鍵（5）3秒鐘以上，可清空內存，重新開始保存數據。

（三） 查詢測試結果

1、轉動波段開關在任意一電壓檔，此時電源接通。
2、按動存儲鍵（5）來顯示保存的測試結果（此時MEM標志點亮，代表內存中有測試數據可供查詢）。
3、按動翻頁鍵（5）選擇編號，可查詢?cè)摼幪?hào)測試結果（當時測試所用的電壓值，測試時間以及停止測試時的阻值），見圖5。
4、查詢完畢再次按下存儲鍵，可退出查詢狀態。圖5：查詢狀態顯示

（四） 刪除測試結果

1. 轉動波段開關在任意一電壓檔，此時電源接通。
2. 長按存儲鍵（5）3秒鐘以上，此時測試編號（9）變?yōu)?，所有測試數據清空。

（五） 屏蔽端（GUARD）的使用方法

    在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用絕緣電阻測試儀的屏蔽端來消除漏電電流、屏蔽干擾。對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖6所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接絕緣電阻測試儀地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。圖6：利用屏蔽端（GUARD）屏蔽干擾其它方面的應用可參考此接法。

二、絕緣電阻測試儀電池充電

注意：當開機時，電源狀態燈紅燈閃亮，表示電池電量快要耗盡，應立即充電。
1）絕緣電阻測試儀可采用交直流兩種方式供電，但在現場電源干擾較大或不穩定時，推薦使用的內部電源供電。
2）首次使用絕緣電阻測試儀時，需充電6小時。否則不能正常工作。
3）充電電路采用專用智能充電管理模塊，可自動停止充電并監視電池電量，在測試過程中如發現電源狀態指示燈紅燈閃亮表示電池電量快要用盡，需充電，但這時不影響絕緣電阻測試儀的正常使用。
注意：在充電之前，請確認交流輸入電壓范圍應為220VAC±15%，以免接錯電源造成不必要的損失。
4）將電源適配器的一端插入儀表電源插孔中（9），另一端接交流電源，充電指示燈紅燈亮，充電開始。
5）電池充滿后，充電指示燈綠燈亮，快速充電完成，這時可適當延長充電時間。
注意：不使用時，應確保波段開關（8）處于關閉狀態(OFF)，長期不使用時需將電池充滿并從電池倉中拿出,以延長電池使用壽命。
注意：當無法開啟電源時，需充電或更換電池或使用交流電源。
