數字兆歐表操作方法

1、數字兆歐表使用說明

（一） 測量前的準備

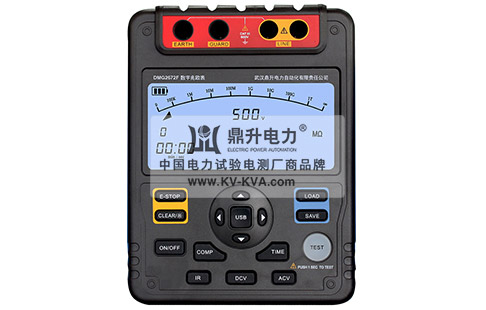

（1）按ON/OFF一秒開機, 開機時預設為測試電壓為500V絕緣電阻連續測量檔。

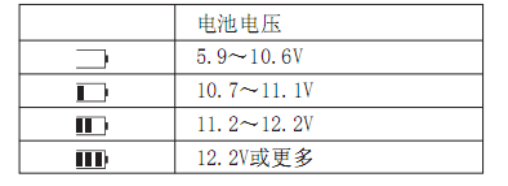

（2）當液晶屏左側電池標記顯示剩一格時，說明電池幾乎耗盡需要更換電池；在此狀態下還能做500V和1000V輸出電壓測量，準確度也不受到影響。但是，如果當電池標記為空格時，說明電池電量已到最低極限，必須更換電池。電池標記與電池電壓的對應關系見 表1： 表1

2、數字兆歐表測量

2.1.電壓測量（連接示意圖見圖4） 圖4 （1）將紅測試線插入"V"輸入端口，綠測試線插入"COM"輸入端口。
（2）將紅、綠鱷魚夾介入被測電路，當測量直流電壓時，若紅測試線為負電壓，則"-"負極標志顯示在液晶屏上。
操作注意：
1. 不要輸入高于600V或600Vrms的電壓。顯示更高的電壓是有可能的，但有損儀器的危險。
2. 在測量高電壓時，要特別注意避免觸電。

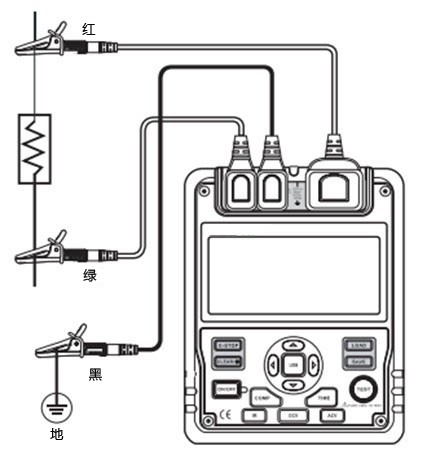

3. 在完成所有的測量操作后，要斷開測試線與被測電路的連接，并從數字兆歐表輸入端拿掉測試線。 絕緣電阻測量（連接示意圖見圖5） 圖5 請勿在高壓輸出狀態短路兩個測試表筆或高壓輸出之后再去測量絕緣電阻，這種不當操作極易產生火花而引起火災，還會損壞數字兆歐表本身。
操作注意1:
當500V測量電阻低于2MΩ、1000V測量電阻低于4MΩ、2500V測量電阻低于10GΩ、5000V測量電阻低于20GΩ時,測量時不要超過10秒。按IR鍵設置到絕緣電阻測量檔，無測試電
壓輸出時，按▲和?鍵選擇測試電壓200V/1000V/2500V/5000V中之一。
操作注意2:
在測量絕緣電阻前，待測電路必須完全放電，并且與電源電路完全隔離。
將紅測試線插入"LINE"輸入端口，黑測試線插入"GUARD"輸入端口, 綠測試線插入"EARTH"輸入端口。將紅、黑鱷魚夾接入被測電路，負極電壓是從LINE端輸出的。
選擇以下絕緣電阻測量模式：
1.連續測量：
按TIME 鍵選擇連續測量模式，在液晶屏上無定時器標志顯示，此后按住TEST鍵1秒能夠進行連續測量，輸出絕緣電阻測試電壓，測試紅燈發亮，在液晶屏上高壓提示符0.5s閃
爍。在測試完以后，壓下TEST鍵，關閉絕緣電阻測試電壓，測試紅燈滅且無高壓提示符，在液晶屏上保持當前測量的絕緣電阻值。
2.定時器測量：
按TIME 鍵選擇定時器測量模式，在液晶屏顯示"TIME1"和定時器標志符號, 用" "和" "鍵設置時間（00：10～15：00,1分鐘內以10秒步進，以后以30秒步進）, 此后壓下TEST
鍵2 秒能夠進行定時器測量，在液晶屏上TIME1標志0.5s 閃爍。當設定的時間到時自動結束測量，關閉絕緣電阻測試電壓，并且在液晶屏上顯示絕緣電阻值。
3.極化指數測量(能設置到任何時間)：
按TIME 鍵，在液晶屏顯示"TIME1"和定時器標志符號,
用" "和" "鍵設置TIME1時間(00:10～15:00,1分鐘內以10
秒步進，以后以30秒步進），在設置完TIME1以后，再按TIME鍵，在顯示屏顯示"TIME2"、"PI"和定時器標志符號，用" "和"
"鍵設置TIME2時間（00:15～15:30，1分鐘內以10秒步進，以后以30秒步進）。此后壓下TEST鍵2秒，當TIME1設定時間到之前，在液晶屏上TIME1標志0.5s閃爍，當TIME2設定時
間到之前，在液晶屏上TIME2標志0.5s閃爍，在設定時間TIME2測量結束后，在顯示屏顯示PI 值，用" " 或" "鍵循環顯示極化指數、TIME2 絕緣電阻值和TIME1絕緣電阻值。

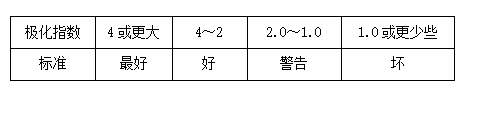

☆常識：極化指數=3 min～10min值/30sec～1min值
極化指數 4或更大 4～2 2.0～1.0 1.0或更少些
標準 最好 好 警告 壞
4.比較功能測量：
按COMP鍵選擇比較功能測量模式，在液晶屏顯示 "COMP"標志符號和電阻比較值，用" "和"
"鍵可設置電阻比較值（10MΩ、20MΩ、30MΩ、40MΩ、50MΩ、60MΩ、70MΩ、80MΩ、90MΩ、100MΩ、200MΩ、300MΩ、400MΩ、500MΩ、600MΩ、700MΩ、800MΩ、
900MΩ、1GΩ、2GΩ、3GΩ、4GΩ、5GΩ、6GΩ、7GΩ、8GΩ、9GΩ、10GΩ、20GΩ、30GΩ、40GΩ、50GΩ、60GΩ、70GΩ、80GΩ、90GΩ、100GΩ），此后壓下TEST鍵2秒
當絕緣電阻值比電阻比較值小，在液晶屏顯示"NG"標志符號， 否則， 在液晶屏顯示"GOOD"標志符號。
操作特別注意:
在測試前，確定待測電路沒有電存在，請勿測量帶電設備或帶電線路的絕緣。
在測試時，數字兆歐表有危險電壓輸出，一定要小心操作，確保被測物已夾穩，手已離開測試夾后，再按TEST鍵輸出高壓。

2、數字兆歐表更換電池（見圖6）

圖 6 注意：
1.請勿混合新舊電池使用
2.安裝電池時請注意電池的極性
3.不要在電池盒打開時進行測量
4.如果LCD上出現""符號，表示電池需要更換，請按以下步驟操作：
（1）按ON/OFF鍵關閉電源，并且移開測試導線。
（2）打開電池盒蓋上的螺絲釘，并且移開電池盒蓋，更換八節電池。
（3）在更換電池以后，確定緊固螺絲釘。

3、數字兆歐表USB接口連接（見圖7）

1.先安裝USB接口的驅動程序，安裝參見光盤內的安裝說明文件。
2.撥開數字兆歐表側面活動門，用USB一端插入本儀器的帶USB標識口，另一端接入電腦的USBU端口。

4、專用電源適配器使用方法（見圖8）

撥開數字兆歐表側面活動門，選用以產品專用電源適配器插入電源插座口（在插入或拔出專用電源適配器時必須處于關機狀態；在使用專用電源適配器最好把電池卸下） 圖8

5、數字兆歐表保養與維護

清潔機殼：
用清水濕潤軟布或海綿擦拭表面。
為避免損壞測試儀器，切勿將儀器浸入水中。
數字兆歐表潮濕時，請先干燥后存儲。
當有需要對進行校驗或維修時，請將交有資格的專業維修人員或指定的維修部門維修。
