一、  串聯諧振試驗對象及試驗要求

1．6kV/180mm²電纜交流耐壓試驗，長度2000m，電容量≤0.76μF，試驗頻率為30-300Hz,試驗電壓15kV。

二、  工作環境

1.環境溫度：－150C –45 0C;

2.相對濕度：≤90%RH;

3.海拔高度:  ≤2500米；

三、  串聯諧振參數

1.   額定容量：54kVA；

2.   輸入電源：單相380V電壓，頻率為50Hz；

3.   額定電壓：18kV；

4.   額定電流：3A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續15min；過壓1.1倍1分鐘；

8.   溫    升：額定負載下連續運行15min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

四、  串聯諧振標準

GB10229-88                        《電抗器》

GB1094　　　　　　　　《電力變壓器》

GB50150-2006　　　　     《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996                     《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96      《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　  《高電壓試驗技術》

五、  裝置容量確定

6kV/180mm2電纜交流耐壓試驗，長度2000m，電容量≤0.76μF，試驗頻率為30-300Hz,試驗電壓15kV。

頻率取37Hz

試驗電流 I=2πfCU試 =2π×37×0.76×10-6×15×103=2.6A

對應電抗器電感量 L=1/ω2C=24H,

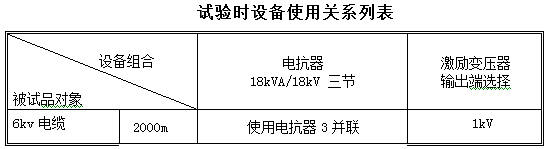

設計三節電抗器，使用電抗器三節并聯，則單節電抗器為18kVA/18kV/1A/72H

結論：串聯諧振裝置容量定為54kVA/18kV，分三節電抗器，電抗器單節為18kVA/18kV/1A/72H通過組合使用能滿足上述被試品的試驗要求。

六、  串聯諧振參數

1.  激勵變壓器JLB-4.5kVA/1kV/0.4kV               1臺

a)   額定容量：4.5kVA；

b)   輸入電壓：380V，單相；

c)   輸出電壓：1kV；

d)   結    構：干式；

e)   重    量：約30kg；

2.  變頻電源DAXZ-BP-F -4.5kW/380V               1臺

a)   額定輸出容量：4.5kW

b)   工作電源：380±10%V（單相），工頻

c)   輸出電壓：0 – 400V，單相，

d)   額定輸入電流：12A

e)   額定輸出電流：12A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續15min

m)   額定容量下連續運行15min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o)   可實現以下功能

1)   內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)   自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)   自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)   自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約17kg；

3.  高壓電抗器DK-18kVA/18kV                   3節

a)   額定容量：18kVA;

b)   額定電壓：18kV；

c)   額定電流：1A；

d)   電 感 量：72H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約30kg；

4.  電容分壓器FR-30 kV -2000pF                  1套

a)   額定電壓：30kV；

b)   高壓電容量：2000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約6kg；

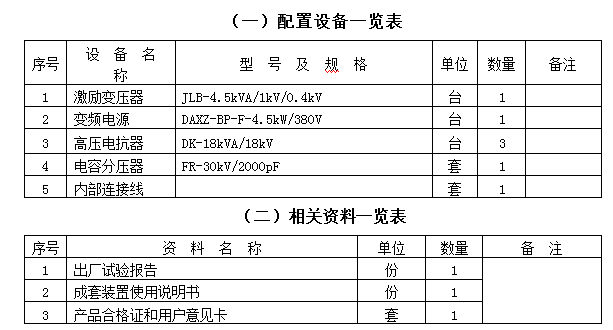

七、  供貨清單一覽表

八、摘要

方案型號：DAXZ

方案名稱：HTU 調頻式串聯諧振試驗裝置

參考標準：GB50150-2006，DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
