串聯諧振 > 新聞中心 > 長度5m-2000m電纜調感式串聯諧振試驗裝置
新聞中心 / Electric News

長度5m-2000m電纜調感式串聯諧振試驗裝置

返回 打印

電力技術來源:鼎升電力技術  發布時間:2015-12-16 00:00:00   閱讀量:717 內容關鍵詞:串聯諧振 調感式諧振裝置

一、  串聯諧振試驗對象

電力電纜截面積25-500 m㎡,電纜長度5m-2000m,電容量最大0.58 uf/km,試驗要求按GBT-3048.8。

二、  系統主要技術參數及功能

1.   額定容量:250kVA;

2.   額定電壓:25kV;

3.   額定電流:10A;

4.   工作頻率:工頻50Hz;

5.   輸出電壓波形畸變率:≤0.5%;

6.   允許連續工作時間:額定負載下5min;

7.   額定負載下連續運行5min后溫升≤65K;

8.   裝置自身品質因數:Q≥40;

9.   系統測量精度:有效值1.5級;

10.  輸入電源:三相380V電壓,頻率為50Hz;

11.  對被試品具有過流、過壓及試品閃絡保護;

12.  環境溫度:-150C –40 0C,相對濕度:≤90%RH,海拔高度≤1000米;

三、  串聯諧振標準

GB10229-88            《電抗器》

GB1094        《電力變壓器》

GB50150-2006     《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900        《電工名詞術語》

GB/T16927.1~2-1997   《高電壓試驗技術》

四、  試驗電源及L、Cx關系表

注:Cx為被試品電容量

短電纜4小時交流工頻耐壓試驗:

1.1kV電纜:試驗電壓3.5kV,用勵磁變壓器4kV端;

2.10kV電纜:試驗電壓18kV,用勵磁變壓器25kV端;

其他試驗接線方式說明:

10kV電纜:勵磁變壓器25kV端額定電流1.6A,可以完成10kV,500mm²電纜0.28uf以下的試驗,試驗時間5min,對其他截面積對應的長度在產品說明書中將有具體說明;

對電容量在0.28~0.5之間的10kV電纜,勵磁變壓器用4kV勵磁,用可調電抗器,接入0.22uf補償電容器即可試驗;

對電容量在0.5~1.2uf之間的10kV電纜,勵磁變壓器用4kV勵磁,用可調電抗器即可試驗;

1kV電纜,全部用勵磁變壓器直接升壓;

五、  串聯諧振參數

1.  激勵變壓器YDL(J)-40kVA/4-25kV/0.4kV          1臺

a)   額定容量:40kVA;

b)   輸入電壓:400V,單相;

c)   輸出電壓:4-25kV

d)   結    構:油浸式;

e)   重    量:約165kg;

f)   額定運行4小時后線圈對空氣溫升:≤65K;

2. 電動調壓器ZDC-40kVA/380V/0~430V                1臺

a)   額定容量:40kVA;

b)   輸入電壓:380V,單相;

c)   輸出電壓:0~430V,單相;

d)   結    構:?jiǎn)蜗嚯妱?dòng)調壓;

e)   重    量:約85Kg;

3. 諧振操作臺ZDC-(L)-40kVA/380V                 1臺

a)   額定容量:40kVA;

b)   輸入電壓:380V;

c)   輸出電壓:0~420V;

d)   保護功能:零位、過流、過壓及試品閃絡保護,帶氣隙指示功能;

e)   重    量:約60kg;

4. 可調電抗器 DAXZ-BP(TL)-250kVA/25kV           1臺

a)   額定容量:250KVA;

b)   額定電壓:25kV;

c)   額定電流:10A;

d)   可調電感量:8H~30H;

e)   品質因數:Q≥40;

f)   結    構:干式、帶鐵芯可調式;

g)   數    量:1臺;

h)   重    量:約200Kg ;

5. 分壓器SGB-30kV                                  1臺

a)   額定電壓:30kV;

b)   測量精度:交流有效值1.5級;

c)   介質損耗:tgσ≤0.5%;

d)   分 壓 比:1000:1,分壓比誤差:≤1.0%;

e)   重    量:約10kg;

f)   結  構:鋁合金外包裝。

6.  補償電容器BC-30kV                               1臺

g)   額定電壓:30kV;

h)   介質損耗:tgσ≤0.5%;

i)   電容量:0.22uf;

j)   重    量:約15kg;

k)   結  構:鋁合金外包裝。

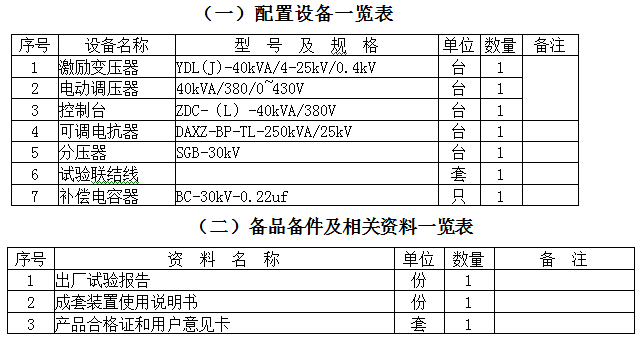

六、  供貨清單一覽表

七、  裝置主要特點及功能

1.   反擊過電壓和傳遞過電壓保護:本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收,防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明,試品在閃絡或擊穿時,可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2.     體積小,重量輕,安裝、搬運方便,接線簡單,非常適合現場使用人員

的操作。

3.     調感諧振裝置的主要功能有:

(1)電抗器鐵芯間隙直讀功能:

本裝置在電抗器上安裝了間隙觀察孔,可直接讀出鐵芯的間隙,以指導操作,另外還安裝了間隙限位開關及指示。

(2)耐壓時間到自動降壓功能:

耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時,系統會自動降壓

              i. 零位合閘、零起升壓功能:

具有零位限位功能,如果調壓器不在零位,高壓輸出按鈕無法合上,保證系統是從零起升壓。

             ii. 過流保護功能:

系統裝有電磁式過流繼電器,此繼電器抗干擾能力強,動作迅速,避免試品不受過流的損傷。

            iii. 過壓及被試品閃絡保護功能:

本裝置裝用電子式過壓閃絡保護板,避免試品不受過壓和閃絡的侵害,且動作迅速。

             iv. 各試驗數據實時監測功能:

可以對高壓側電壓電流和低壓側的電壓電流進行監測,可以更直觀地了解試驗情況。

八、摘要

方案型號:DAXZ

方案名稱:HTU調頻式串聯諧振試驗裝置

參考標準:GB50150-2006,DL/T849.6-2004

生產廠家:武漢鼎升電力自動化有限責任公司

參考閱讀:http://m.29332.cn/103/

轉載:"長度5m-2000m電纜調感式串聯諧振試驗裝置" 請注明來源于鼎升電力。
