10kV/25MW水輪發電機，單相對地電容量≤0.3 μF，最高試驗電壓25kV。
二、 系統主要技術參數及功能
Ø 額定容量：75kVA；
Ø 額定電壓：25kV；
Ø 額定電流：3A；
Ø 工作頻率：工頻50Hz；
Ø 輸出電壓波形畸變率：≤0.5%；
Ø 允許連續工作時間：額定負載下5min；
Ø 額定負載下連續運行1min后溫升≤65K；
Ø 裝置自身品質因數：Q≥40；
Ø 系統測量精度：有效值1.5級；
Ø 輸入電源：三相380V電壓，頻率為50Hz；
Ø 對被試品具有過流、過壓及試品閃絡保護；
Ø 環境溫度：－150C ～40 0C，相對濕度：≤90%RH，海拔高度≤1500米；
三、 串聯諧振標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1～2-1997 《高電壓試驗技術》
四、 試驗電源及L、Cx關系表
交流工頻耐壓試驗：采用串聯諧振試驗裝置做發電機交流耐壓試驗；
1. 激勵變壓器YDJ-12kVA/4kV/0.4kV 1臺
Ø 額定容量：12kVA；
Ø 輸入電壓：400V，單相；
Ø 輸出電壓：4kV
Ø 結 構：干式
Ø 重 量：約70kg；
Ø 額定運行1分鐘后線圈對空氣溫升：≤65K;
2. 調壓器MSDC-12kVA/380V/0～430V 1臺
Ø 額定容量：12kVA；
Ø 輸入電壓：380V，單相；
Ø 輸出電壓：0～430V，單相；
Ø 重 量：約60Kg；
3. 諧振操作臺ZX-（L）-12kVA/380V 1臺
Ø 額定容量：12kVA；
Ø 輸入電壓：380V；
Ø 輸出電壓：0～420V；
Ø 保護功能：零位、過流、過壓及試品閃絡保護；
Ø 重 量：約30kg；
4. 可調電抗器DAXZ-GP -75kVA/25kV 1臺
Ø 額定容量：75kVA；
Ø 額定電壓：25kV；
Ø 額定電流：3A；
Ø 可調電感量：34～85H；
Ø 品質因數：Q≥40；
Ø 結 構：干式、帶鐵芯可調式；
Ø 重 量：約100Kg ；
5. 分壓器FRC-30kV 1臺
Ø 額定電壓：30kV；
Ø 測量精度：交流有效值1.5級；
Ø 介質損耗：tgσ≤0.5%；
Ø 分壓 比：1000：1，分壓比誤差：≤1.0%；
Ø 重 量：約8kg；
Ø 結 構：鋁合金外包裝。

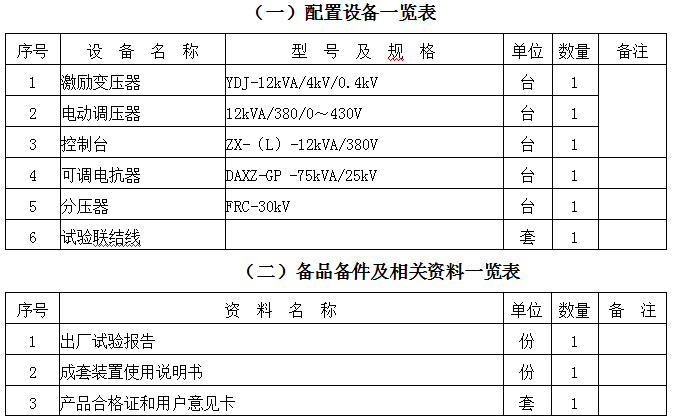

六、 供貨清單一覽表
七、 裝置主要特點及功能
1、反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保 護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。
2、體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。
3、調感諧振裝置的主要功能有：
Ø 電抗器鐵芯間隙直讀功能：
本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。
Ø 耐壓時間到自動降壓功能：
耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓。
Ø 零位合閘、零起升壓功能：
具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。
Ø 過流保護功能：
系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。
Ø 過壓及被試品閃絡保護功能：
本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。
Ø 各試驗數據實時監測功能：
可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。
八、摘要
方案型號：DAXZ-GP-75kVA/25kV
方案名稱：調感式串聯諧振試驗裝置
參考標準：GB50150-2006,DL/T849.6-2004
生產廠家：武漢鼎升電力自動化有限責任公司
