一、  串聯諧振試驗對象

對60MW火力發電機，單相對地電容量≤0.25μF發電機交直流耐壓試驗，出口電壓10.5kV，最高試驗電壓不超過25kV。

二、  系統主要技術參數及功能

額定容量：75kVA；

額定電壓：25kV；

額定電流：3A；

工作頻率：工頻50Hz；

輸出電壓波形畸變率：≤0.5%；

允許連續工作時間：額定負載下5min；

額定負載下連續運行1min后溫升≤65K；

裝置自身品質因數：Q≥40；

系統測量精度：有效值1.5級；

輸入電源：三相380V電壓，頻率為50Hz；

對被試品具有過流、過壓及試品閃絡保護；

環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；

三、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

四、  試驗電源及L、Cx關系表

1、交流耐壓試驗：采用工頻諧振試驗裝置做發電機交流耐壓試驗；

2、直流泄漏試驗：采用低壓屏蔽法，利用激勵變壓器的直流輸出高壓端做直流耐壓和測量泄漏電流；

備注：本裝置即可對發電機做交流耐壓試驗也可做直流泄漏試驗。做交流耐壓試驗時采用串并聯諧振的原理，做直流泄漏試驗時采用激勵變壓器經過硅堆整流和電容器濾波，并可測量泄漏電流。此套設備可做兩種試驗，方便現場使用和運輸。

五、  串聯諧振參數

1.  激勵變壓器ＹＤL（J）-12kVA/4kV,30kV（JZ）/0.4kV         1臺

額定容量：12kVA；

輸入電壓：400V，單相；

輸出電壓：4kV;30kV

輸出電流：交流3A

結    構：干式

重    量：約60kg；

額定運行1分鐘后線圈對空氣溫升：≤65K;

2.   調壓器ZDC-12kVA/380V/0~430V             1臺

額定容量：12kVA；

輸入電壓：380V，單相；

輸出電壓：0~430V，單相；

結    構：單相電動調壓；

重    量：約55Kg；

3.  諧振操作臺ZDC-（L）-12kVA/380V               1臺

額定容量：12kVA；

輸入電壓：380V；

輸出電壓：0~420V；

保護功能：零位、過流、過壓及試品閃絡保護；

重    量：約40kg；

4.  可調電抗器DAXZ-GP（TL）-75kVA/25kV         1臺

額定容量：75kVA；

額定電壓：25kV；

額定電流：3A

可調電感量：38H~85H；

品質因數：Q≥40；

結    構：干式、帶鐵芯可調式；

數    量：1臺；

重    量：約155Kg ；

5.  交直流分壓器SGB-30kV                                1臺

額定電壓：交流30kV；直流42kV

測量精度：交流有效值1.5級；

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1，分壓比誤差：≤1.0%；

重    量：約10kg；

結　構：鋁合金外包裝。

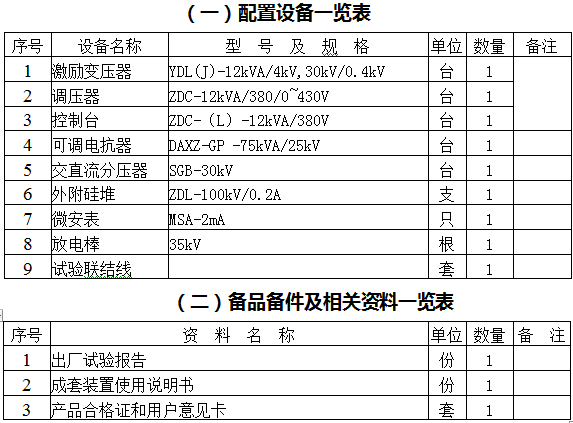

六、  供貨清單一覽表

七、  裝置主要特點及功能

1.   反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2.  體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員

的操作。

3.  調感諧振裝置的主要功能有：

（1）電抗器鐵芯間隙直讀功能：

本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2）耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當?shù)竭_耐壓時間時，系統會自動降壓

（3）零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

（4）過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

       i.      過壓及被試品閃絡保護功能：

本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

      ii.      各試驗數據實時監測功能：

可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

八、摘要

方案型號：DAXZ-GP-75kVA/25kV

方案名稱：調感式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
