一、  串聯諧振試驗對象

1．發電機交流耐壓試驗，出口電壓≤13.8kV，最高試驗電壓21kV，單相對地電容量≤1μF。

2． 35 kV電纜，1km，試驗電壓52 kV，電容量≤1.9uf。

二、  系統主要技術參數及功能

1.   額定容量：216kVA；

2.   額定電壓：54kV；27kV；

3.   額定電流：4A；8A；

4.   工作頻率：工頻50Hz；

5.   輸出電壓波形畸變率：≤0.5%；

6.   允許連續工作時間：額定負載下60min；

7.   額定負載下連續運行60min后溫升≤65K；

8.   裝置自身品質因數：Q≥30；

9.   系統測量精度：有效值1級；

10.  輸入電源：三相380V電壓，頻率為50Hz；

11.  對被試品具有過流、過壓及試品閃絡保護；

12.  環境溫度：－150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米；

三、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

四、  串聯諧振參數

1.  激勵變壓器JLB-40kVA//2.5kV/0.4kV           1臺

a)   額定容量：40kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓：2.5kV

d)   結    構：干式

e)   重    量：約135Kg；

f)   額定運行60分鐘后線圈對空氣溫升：≤65K;

2．變頻電源DAXZ-GP -40kW/380V                         1臺

g)   額定輸出容量：40kW

h)   工作電源：380V，工頻

i)   輸出電壓：0 – 400V，單相，

j)   額定輸入電流：100A

k)   額定輸出電流：100A

l)   輸 出 波 形：正弦波

m)   電壓分辨率： 0.01kV

n)   電壓測量精度：0.5%

o)   頻率調節范圍：30 – 300Hz

p)   頻率調節分辨率：≤0.1Hz

q)   頻率穩定度：    0.1%

r)   運 行 時 間：額定容量下連續60min

s)   額定容量下連續運行60min元器件最高溫度≤65K;

t)   噪 聲 水 平：≤50dB

u)   可實現以下功能

1)   內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)   自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)   自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)   自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

1）  過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

2）  過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

3）  擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

4）  斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

1.  電抗器DK-108kVA/27kV        2臺

a)   額定容量：108kVA；

b)   額定電壓：27kV；

c)   額定電流：4A；

d)   電感量：21H；

e)   品質因數：Q≥30；

f)   結    構：干式；

g)   數    量：1臺；

h)   重    量：約75Kg ；

2.  分壓器FR-60kV                              1臺

a)   額定電壓：60kV；

b)   測量精度：交流有效值1.5級；

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1，

e)   分壓比誤差：≤1.0%；

f)   重    量：約10Kg；

g)   結　構：鋁合金外包裝。

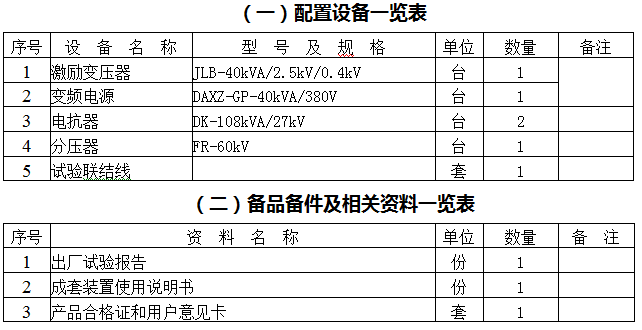

五、  供貨清單一覽表

六、摘要

方案型號：DAXZ-GP -216kVA/54kV

方案名稱：HTU 調頻式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
