一、串聯諧振試驗對象

150MW~200MW水力發電機的交流耐壓試驗,單相對地電容量3μF,最高試驗電壓不超過42kV

二、工作環境

1.環境溫度：-150C –+50 0C;

2.相對濕度：≤95%RH;

3.海拔高度:  ≤3500米；

4.無導電塵埃；

5.最大日溫差：25℃

6.大氣壓力：0.1MPa

7.大氣濕度：11g/m3

8地震強度：≤7級

9電源電壓的波形為實際正弦波,波形畸變率<3%

10.設有一可靠接地點，接地電阻<0.5W

11.無火災及爆炸危險；

12.不含腐蝕金屬和絕緣的氣體存在。

三、串聯諧振參數

1.額定容量：2200kVA；

2.輸入電源：?jiǎn)蜗?80V電壓，頻率為50Hz；

3.最高額定電壓：交流：50kV；

4.最大額定交流電流：44A（50kV）；

5.工作頻率：50Hz；

6.波形畸變率：輸出電壓波形畸變率≤1%；

7.工作時間：額定負載下允許連續5min；過壓1.1倍1min；

8.溫    升：額定負載下連續運行5min后溫升≤50K；

9.品質因素：裝置自身Q≥20(f=50Hz)；

10.保護功能： 對被試品具有過流、過壓及試品閃絡保護；

11.測量精度：系統有效值交流1.0級。

12. 噪聲水平： ≤65dB

四、串聯諧振標準

GB10229-1988       《電抗器》

JB/T9641－1999     《試驗變壓器》

GB1094.1-1996      《電力變壓器第一部分總則》

GB1094.2-1996      《電力變壓器第二部分溫升》

GB1094.3-200       《電力變壓器第三部分絕緣水平和絕緣試驗》

GB1094.5-2003     《電力變壓器第五部分承受短路的能力》

GB311.1-1997      《高壓輸變電設備的絕緣與配合》

GB/T 16927.1-1997  《高電壓試驗技術》第一部分 一般試驗要求

GB/T 16927.2-1997 《高電壓試驗技術》第二部分 測量系統

GB/T509-1997     《電力變壓器試驗導則》

GB7252-1987       《變壓器油中溶解氣體分析和判斷導則》

GB7328-1987       《變壓器和電抗器的聲級測量》

JB8749-1998      《調壓器通用技術條件要求》

GB50150-2006     《電氣裝置安裝工程電氣設備交接試驗標準》

GB/T 507-1986    《絕緣油介電強度測定法》

GB/T6451-1999    《三相油浸式電力變壓器持術參數和要術》

JB/T501-1991     《變壓器試驗技術》

五、串聯諧振裝置容量及本套諧振裝置的優點

（一）對水力發電機進行耐壓試驗時的容量確定

（1）定子繞組整體交流耐壓試驗：?jiǎn)蜗鄬?duì)地電容量≤3uF，按照3uF計算容量，試驗電壓42kV，試驗頻率為50Hz。

試驗電流I=2πfCU試 =2π×42×3×10-6×50×103=40A

根據以上計算，裝置最大電流取44A，滿電流下電壓為50kV，裝置總?cè)萘咳?200kVA?？烧{(diào)電抗器一臺700kVA/50kV，電感量為8~24H，固定電抗器三臺500kVA/50kV，電感量為12H；一臺600kVA/50kV。電感量為18H。在過壓1.1倍情況下電抗器可以滿足1min的連續工作，通過不同組合可以滿足發電機的各種耐壓試驗。

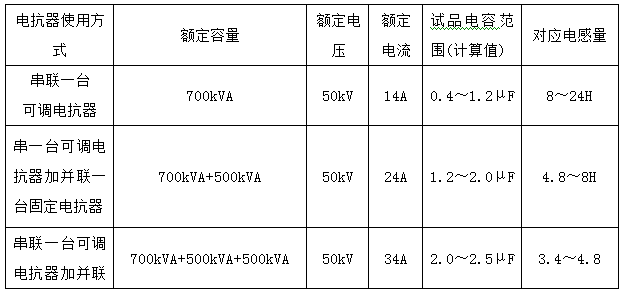

（二）發電機不同試驗時電抗器配置關系表

（三） 主要特點：

① 試驗時所需電源的容量可大大減少，僅為傳統電源容量的1/Q，一般Q值大于10，整套設備體積重量大大減小。

②試驗電壓波形良好，波形畸變率小于1%。

③采用串聯諧振方式，其特點是升壓平穩，便于操作。

④作串聯諧振使用時，回路為電壓諧振，當試品發生放電或擊穿時，

回路脫諧，回路電壓立即下降到勵磁變壓器的輸出電壓，有效的保護了被試品的故障點，防止過電壓導致被試品的進一步損壞，不致造成被試品上出現過大的短路電流。

⑤結構型式：采用多節電抗器串并聯的方式單件體積小，重量輕，

整體使用時噪音低。電抗器采用油浸鐵殼式結構，內部固定及傳動機構采用非導磁材料，有效降低了裝置本生的損耗，大大提高了系統的品質因數。勵磁變壓器采用油式鐵殼式結構。我公司的此種結構在國內外已經得到廣泛的使用，深得用戶的好評

六、串聯諧振參數

1.激勵變壓器JLB-220kVA/5kV/0.4kV       1臺

a.額定容量：220kVA；

b.輸入電壓：380V，單相

c.輸入電流：550A

d.過流能力：在110％In額定電流持續時間1min

e.輸出電壓：5KV

f.結    構：油式；  鐵心線圈結構

g.重    量：約400 kg；

2.控制臺DAXZ-GP (F)-220kVA/380V            1臺

a.額定輸出容量：220kVA

b.工作電源：380±10%V（單相），工頻

c.輸出電壓：0 – 430V，單相，

d.額定輸入電流：550A

e.額定輸出電流：550A

f.輸 出 波 形：正弦波

g.電壓測量精度：0.5%

h.運 行 時 間：額定容量下連續5min

i.額定容量下連續運行5min元器件最高溫度≤65K;

g.噪 聲 水 平：≤50dB

k.臺體總重量：30kg

l.可實現以下功能

臺體功能：

通過按鍵來控制電機自動電壓升降及電抗器的氣隙的調節；臺面設置：V表（高壓電壓），A表（輸入電流及高壓泄漏電流），過流、過壓保護，計時裝置；電源及分、合閘指示；鐵心極限位指示；調壓器升降及極限位指示；數字高壓儀表能在試驗過程中對電壓擊穿自動報警、保護動作.

3.高壓可調電抗器 CHDK（T）-700kVA/50kV       1節

a.額定容量：700kVA;

b.額定電壓：50kV；

c.額定電流：14A；

d.電 感 量：8～24H/單節；

e.品質因素：Q≥40 (f=50Hz)；

f.過壓倍數：1.1倍（1min）

g.結    構：油式；

h.重    量：約800kg；

4.固定電抗器 CHDK-500kVA/50kV                3節

a.額定容量：500kVA;

b.額定電壓：50kV；

c.額定電流：10A；

d.電 感 量：12H/單節；

e.品質因素：Q≥40 (f=50Hz)；

f.過壓倍數：1.1倍（1min）

g.結    構：油式；

h.重    量：約450kg；

5.分壓器CHF-50 kV                            1套

a)      額定電壓：交流50KV；

b) 分 壓 比：1000：1

c) 測量精度：交流有效值1.0級；

d)      重    量：約8kg

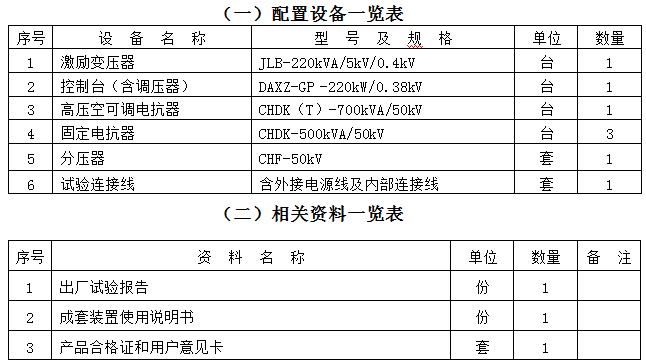

七、供貨清單一覽表

八、摘要

方案型號：DAXZ-GP-2200kVA/50kV

方案名稱：工頻諧振耐壓裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
