一、 串聯諧振試驗對象

10kV/25MW水輪發電機，單相對地電容量≤0.5 uF，最高試驗電壓25KV。

二、 系統主要技術參數及功能

Ø 額定容量：120kVA；

Ø 額定電壓：25kV；

Ø 額定電流：4.8A；

Ø 工作頻率：工頻50Hz；

Ø 輸出電壓波形畸變率：≤0.5%；

Ø 允許連續工作時間：額定負載下5min；

Ø 額定負載下連續運行1min后溫升≤65K；

Ø 裝置自身品質因數：Q≥40；

Ø 系統測量精度：有效值1.5級；

Ø 輸入電源：三相380V電壓，頻率為50Hz；

Ø 對被試品具有過流、過壓及試品閃絡保護；

Ø 環境溫度：－150C ～40 0C，相對濕度：≤90%RH，海拔高度≤1000米；

三、 串聯諧振標準

GB10229-88              《電抗器》

GB1094　  《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996           《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96    《外殼防護等級》

GB2900　  《電工名詞術語》

GB/T16927.1～2-1997　 《高電壓試驗技術》

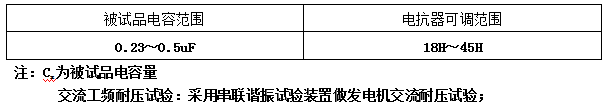

四、 試驗電源及L、Cx關系表

交流工頻耐壓試驗：采用串聯諧振試驗裝置做發電機交流耐壓試驗；

五、 串聯諧振參數

1. 激勵變壓器YDJ-20kVA/4kV/0.4kV              1臺

Ø 額定容量：20kVA；

Ø 輸入電壓：400V，單相；

Ø 輸出電壓：4kV

Ø 結    構：干式

Ø 重    量：約90Kg；

Ø 額定運行1分鐘后線圈對空氣溫升：≤65K;

2. 電動調壓器DC-20kVA/380V/0～430V            1臺

Ø 額定容量：20kVA；

Ø 輸入電壓：380V，單相；

Ø 輸出電壓：0～430V，單相；

Ø 結    構：單相電動調壓；

Ø 重    量：約90Kg；

3. 諧振操作臺ZX-（L）-20kVA/380V                1臺

Ø 額定容量：20kVA；

Ø 輸入電壓：380V；

Ø 輸出電壓：0～420V；

Ø 保護功能：零位、過流、過壓及試品閃絡保護；

Ø 重    量：約40kg；

4. 可調電抗器DAXZ（TL）-120kVA/25kV            1臺

Ø 額定容量：120KVA；

Ø 額定電壓：25kV；

Ø 額定電流：4.8A；

Ø 可調電感量：18～45H；

Ø 品質因數：Q≥40；

Ø 結    構：干式、帶鐵芯可調式；

Ø 重    量：約200Kg ；

5. 分壓器FRC-30kV                             1臺

Ø 額定電壓：30kV；

Ø 測量精度：交流有效值1.5級；

Ø 介質損耗：tgσ≤0.5%；

Ø 分 壓 比：1000：1，

Ø 分壓比誤差：≤1.0%；

Ø 重    量：約8kg；

Ø 結　構：鋁合金外包裝。

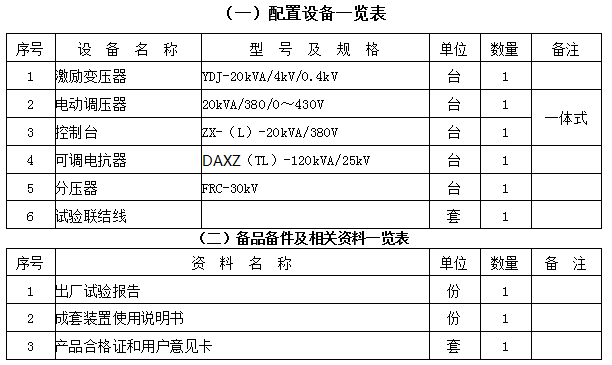

六、 供貨清單一覽表

七、 裝置主要特點及功能

1、反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2、體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。

3、調感諧振裝置的主要功能有：

Ø 電抗器鐵芯間隙直讀功能：

本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

Ø 耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓。

Ø 零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

Ø 過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

Ø 過壓及被試品閃絡保護功能：

本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

Ø 各試驗數據實時監測功能：

可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

八、摘要

方案型號：DAXZ-120kVA/25kV

方案名稱：調感式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
