一、被試品試驗要求：
滿足GB 50150 - 2006電氣裝置安裝工程電氣設備交接試驗標準對110kV及以下變壓器、交聯電纜、GIS設備等設備交接試驗的交流耐壓試驗要求。
1、滿足110kV，100000KVA及以下變壓器的交流耐壓試驗要求。
2、滿足110KVGIS的交流耐壓試驗，最高試驗電壓200KV。
3、滿足110KV（500 mm2 ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜1.2km。
4、滿足35KV（300 mm2 ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜2km。
5、滿足35KV的主變的交流耐壓試驗。
6、滿足10KV的主變的交流耐壓試驗。
7、滿足10KV（300 mm2 ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜5km。
二、裝置試驗容量確定：
設計八節電抗器，電抗器單節為54kVA/27kV，系統總?cè)萘繛?32kVA/216KV。
三、裝置的技術參數及功能：
1. 額定容量： 432kVA；
2. 輸入電源： 單相380V電壓，頻率為50Hz；
3. 額定電流： 216KV；
4. 工作頻率： 30-300Hz；
5. 波形畸變率： 輸出電壓波形畸變率≤1%；
6. 工作時間： 額定負載下允許連續60min；過壓1.1倍1分鐘；
7. 溫 升： 額定負載下連續運行60min后溫升≤65K；
8. 品質因素： 裝置自身Q≥30(f=45Hz)；
9. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
10. 測量精度： 系統有效值1.5級；
四、裝置遵循標準：
|
GB1094 |
《電力變壓器》 |
|
GB4208 |
《外殼防護等級》 |
|
GB311.1 |
《高壓輸變電設備的絕緣配合》 |
|
GB2900 |
《電工名詞術語》 |
|
GB5273 |
《變壓器、高壓電器和套管的接線端子》 |
|
GB7449 |
《電力變壓器和電抗器的雷電沖擊和操作沖擊試驗導則》 |
|
GB10229-88 |
《電抗器》 |
|
GB191 |
《包裝貯運標志》 |
|
GB/T16927.1-2-1997 |
《高電壓試驗技術》 |
|
GB10237 |
《電力變壓器絕緣水平和絕緣試驗外絕緣的空間間隙》 |
|
ZBK41006-89 |
《試驗變壓器》 |
|
GB7328-87 |
《變壓器和電抗器的聲級測量》 |
|
IEC 358（1990） |
《耦合電容器和電容分壓器》 |
|
IEC 1000 |
《電磁兼容性》 |
|
GB4793-1984 |
電子測量儀器安全要求 |
|
GB/T2423.8-1995 |
電工電子產品基本環境試驗規程 |
|
GB/T3859.1－1993 |
半導體變流器基本要求的規定 |
|
GB/T3859.2-1993 |
半導體變流器 應用導則 |

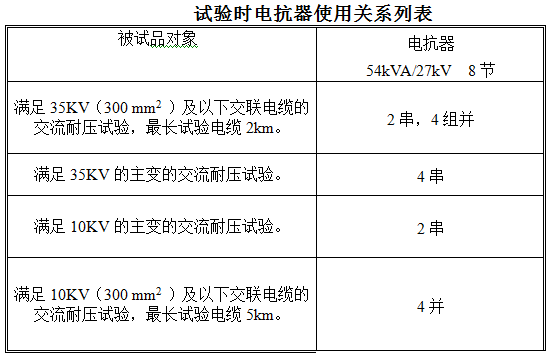

五、電纜與電抗器對照表：
8臺電抗器的配置使得系統簡潔，同時提供了每次可根據被試電纜的長度、截面選擇攜帶電抗器個數的條件及其不同的組合使用。
六、裝置主要配置技術參數：
（1）變頻電源： DAXZ-BP-20kW/400V
1. 額定輸出容量： 20kW
2. 工作電源： 380±10%V（單相），調頻
3. 輸出電壓： 0 – 400V，單相，
4. 額定輸入電流： 50A
5. 額定輸出電流： 50A
6. 輸 出 波 形： 正弦波
7. 電壓分辨率： 0.01kV
8. 電壓測量精度： 0.5%
9. 頻率調節范圍： 30 – 300Hz
10. 頻率調節分辨率： ≤0.01Hz
11. 頻率穩定度： 0.1%
12. 運 行 時 間： 額定容量下連續60min
13．溫 升： 額定容量下連續運行60min元器件最高溫度≤65K;
14. 噪 聲 水 平： ≤50dB
15. 性能特點：
l 具備強大的自動調諧功能。自動掃頻，在頻率范圍30-300Hz內自動尋找諧振點。頻率分辨率0.01Hz；
l 試驗控制方式靈活。支持多種試驗模式，自動試驗時，可隨時切換到手動控制狀態,進行手動調頻，調壓；
l 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作；
l 保護功能完善。具有零位、過流、過壓及閃絡保護功能，充分保證系統可靠性；
l 超大液晶顯示掃頻曲線波形，電源電壓和電流，高壓輸出的頻率、電壓、電流，控制界面同屏顯示，觸摸屏操作，直觀清晰，特別適合現場試驗。
l 觸摸屏操作，帶數據保存。
l 重量輕。約20kg。
（2）勵磁變壓器： GB- B20kVA/5kV/0.4kV
1. 額定容量： 20kVA；
2. 輸入電壓： 380V，單相；
3. 輸出電壓： 5KV；
4. 結 構： 干式；
5. 重 量： 約45 kg；
（3）高壓電抗器： DAXZ - K54KVA/27kV
1. 額定容量： 54kVA;
2. 額定電壓： 27kV；
3. 額定電流： 2A；
4. 品質因素： Q≥50 (f=45Hz)；
5. 結 構： 干式；
6. 重 量： 約40kg；
（4）電容分壓器： FRC- F216kV
1. 額定電壓： 110kV；
2. 介質損耗： tgσ≤0.5%；
3 分壓 比： 1000：1
4. 測量精度： 有效值1級;
5. 重 量： 約10kg；

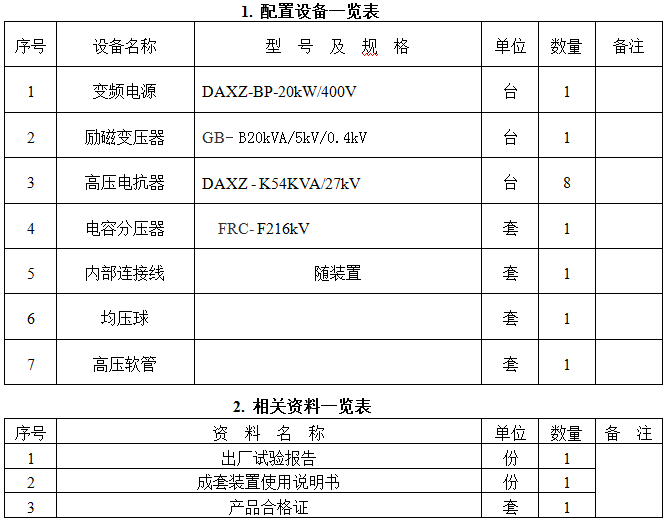

七、供貨清單一覽表
八、摘要
方案型號：DAXZ-432kVA/216kV
方案名稱：變頻串聯諧振裝置
參考標準：GB50150-2006,DL/T849.6-2004
生產廠家：武漢鼎升電力自動化有限責任公司
