一、  串聯諧振試驗對象及試驗要求

1．110kV電纜，截面積300mm²，長度0.8km以內，電容量≤0.12uf,最高試驗電壓128kV。

2．35kV電纜，截面積300mm²，長度1.8km以內，電容量≤0.342uf,最高試驗電壓52kV。

3．10kV電纜，截面積300mm²，長度5km以內，電容量≤1.85uf,最高試驗電壓22kV。

4．110kVGIS的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過184kV。

5．35kV/60000kVA變壓器的交流耐壓，電容量≤0.015uf,最高試驗電壓68kV。

6．110kV/60000kVA變壓器中性點的交流耐壓，電容量≤0.015uf,最高試驗電壓95kV。

7．35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。

二、  工作環境

1.  環境溫度：－15⁰C –45 ⁰C；

2.  相對濕度：≤90%RH；

3.  海拔高度:  ≤2500米；

三、  串聯諧振參數

1.   額定容量：512kVA；

2.   輸入電源：380V電壓，頻率為50Hz；

3.   額定電壓：32kV；64kV；128kV；256kV

4.   額定電流：16A；8A；4A；2A

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍3分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

四、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

五、  串聯諧振裝置容量

110kV電纜，截面積300mm²，長度0.8km以內，電容量≤0.12uf,最高試驗電壓128kV。

試驗電流 I=2πfCU_試 =2π×35×0.12×10^-6×52×10³=3.4A

對應電抗器電感量 L=1/ω²C=172H

設計八節電抗器，使用電抗器四節串聯二組并聯可滿足110kV電纜試驗要求，則單節電抗器為64kVA/32kV/2A/86H。

驗證:

1、35kV電纜，截面積300mm²，長度1.8km以內，電容量≤0.342uf,最高試驗電壓52kV。

使用電抗器二節串聯三組并聯,此時電抗器電感量為L=86*2/3=57.3H

試驗頻率f=1/2π√LC=1/(2×3.14×√57.3×0.342×10^-6)=35.9Hz。

試驗電流 I=2πfCU_試 =2π×35.9×0.342×10^-6×52×10³=4A

2、10kV電纜，截面積300mm²，長度5km以內，電容量≤1.85uf,最高試驗電壓22kV。

使用電抗器七節并聯,此時電抗器電感量為L=86/7=12.2H

試驗頻率f=1/2π√LC=1/(2×3.14×√12.2×1.85×10^-6)=33.5Hz。

試驗電流 I=2πfCU_試 =2π×33.5×1.85×10^-6×22×10³=8.6A

六、  電抗器使用關系表

七、  串聯諧振參數

1.  激勵變壓器JLB-20kVA/1kV/3kV/5kV/15kV/0.4kV              1臺

a)   額定容量：20kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓：1kV；3kV；5kV；15kV

d)   結    構：干式

e)   重    量：約105kg；

2.  變頻電源DAXZ-BP-20kW/380V                         1臺

a)   額定輸出容量：20kW

b)   工作電源：380V，工頻

c)   輸出電壓：0 – 400V，單相，

d)   額定輸入電流：53A

e)   額定輸出電流：53A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續60min

m)   額定容量下連續運行60min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

1)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

2)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作

3)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

4)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

5)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流，諧振回路的

6)   保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

7)   變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

8)   外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

9)   重量約30kg；

3.  高壓電抗器DAXZ -64kVA/32kV                8節

a)   額定容量：64kVA;

b)   額定電壓：32kV；

c)   額定電流：2A；

d)   電感量：86H/節

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約75kg；

4.  電容分壓器FRC-200 kV -1000 pF              1套

a)   額定電壓：200kV；

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約18kg；

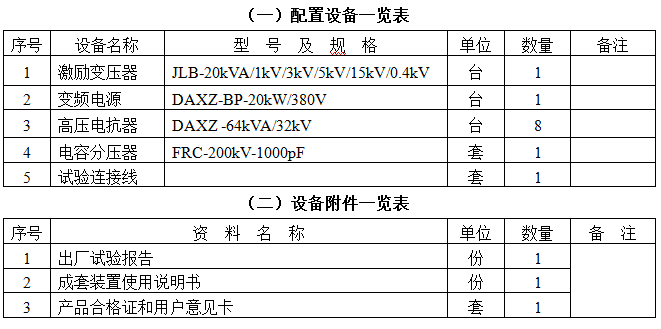

八、供貨清單一覽表

九、摘要

方案型號：DAXZ-512kVA/256kV

方案名稱：調頻式串聯諧振耐壓裝置

參考標準：GB50150-2006,DL/T849.6-2004
