服務熱線：400-6698-612一、 串聯諧振試驗對象及試驗要求
1.220kV/180MVA變壓器的中性點耐壓試驗，試驗電壓200kV；
2.220kVGIS、斷路器耐壓試驗，試驗電壓395kV；
3.220kV互感器耐壓試驗，試驗電壓316kV；
4.110kV/300mm2電纜，0.5km，交流耐壓試驗，試驗電壓128kV；
二、 系統主要技術參數及功能額定容量：800kVA；
1. 額定電壓：400kV，200kV, ；
2. 額定電流：2A， 4A, ；
3. 輸入電源：單相380V±15%，工頻；
4. 使用頻率范圍：50Hz；
5. 頻率分辨率：0.1Hz；頻率不穩定度：≤0.1%；
6. 輸出電壓波形為正弦波，波形畸變率：≤1%；
7. 裝置自身品質因數：Q≥40（f=50Hz時）；
8. 絕緣水平：1.1倍額定電壓下耐壓1min；
9. 工作時間：成套裝置在額定容量下允許連續 15min；
10. 工作方式： 滿足需方提出的試驗條件；
11. 溫升：額定容量下按工作方式運行后裝置線圈溫升≤65K；
12. 噪聲；≤65dB；
13. 系統測量精度：有效值1.0級；
14. 保護功能完備（詳見變頻電源部分）；
15. 環境條件：
1) 周圍空氣溫度：最高溫度：+45 0C；最低溫度：－200C ，
2) 海拔高度：≤1000米；
3) 環境相對濕度（在25 0C時）：最大日平均值90%
三、 串聯諧振標準
|
l GB1094 |
《電力變壓器》 |
|
l GB311.1 |
《高壓輸變電設備的絕緣配合》 |
|
l GB5273 |
《變壓器、高壓電器和套管的接線端子》 |
|
l GB10229-88 |
《電抗器》 |
|
l GB/T16927.1-2-1997 |
《高電壓試驗技術》 |
|
l GB2900 |
《電工名詞術語》 |
|
l GB50150-91 |
《電氣裝置安裝工程電氣設備交接試驗標準》 |
|
l DL474.4-1992 |
《交流耐壓試驗》 |
|
l Q/CSG 10007-2004 |
《電力設備預防性試驗規程》 |
|
l ZBK41006-89 |
《試驗變壓器》 |
|
l IEC358(1990) |
《耦合電容器和電容分壓器》 |
|
l GB7328-87 |
《變壓器和電抗器的聲級測量》 |
|
l DL/T849.6-2004 |
《電力設備專用測試儀器通用技術條件》 |
|
l GB4793-1984 |
《電子測量儀器安全要求》 |
|
l GB/T2423.8-1995 |
《電工電子產品基本環境試驗規程》 |
|
l GB/T3859.1－1993 |
《半導體變流器基本要求的規定》 |
|
l GB/T3859.2-1993 |
《半導體變流器 應用導則》 |
四、 各部件主要參數
1. 變頻電源DAXZ-BP-25kW/380 1臺
l 額定輸出容量：25kW；
l 工作電源：380±15%V（三相），工頻；
l 輸出電壓：0 –400V可調，單相，輸出電壓不穩定度≤1%；
l 額定輸入電流：60A；
l 額定輸出電流：60A；
l 輸出波形：正弦波；
l 頻率調節范圍：50Hz；
l 頻率調節靈敏度：≤0.1Hz；
l 頻率不穩定度≤0.01%；
l 額定容量下連續運行時間：5min；
l 額定容量下連續運行5min元器件最高溫度：≤60℃；
l 輸出波形畸變率≤1%；
2. 勵磁變壓器JB-25kVA/6kV/ /20kV/400V 1臺
l 額定容量： 25kVA；
l 低壓電壓： 400V；
l 高壓電壓： 6kV；20kV；
l 使用頻率： 30-300Hz；
l 運行時間： 額定容量下連續5min；
l 溫 升：額定容量下連續運行5min后小于65K；
l 輸出端接有氧化鋅壓敏電阻或避雷器，可有效防止反擊過電壓對設備和人員的傷害；
l 結構形式：油浸式；
l 體積：長×寬×高 500mm×460mm×460mm
l 重量：約140kg；
3. 高壓電抗器DAXZ -100kVA/50kV 8節
l 工作頻率：30-300Hz；
l 額定電壓：50kV；
l 額定電流：2A；
l 額定容量下連續運行時間：5min；
l 電抗器可單獨、串聯及并聯使用；
l 電抗器采用油浸式，噪聲小，溫升低，運行5min后，線圈對空氣的溫升≤65K；
l 運行方式：運行15分鐘。
l 重量：約90kg；
4. 電容器分壓器FRC-400kV-500pF 1套
l 額定電壓：400kV；
l 工作頻率：30-300Hz；
l 過電壓最高整定值為額定電壓的1.1倍；
l 在對非容性試品試驗時，兼作諧振電容用；
l 分壓器本體介質損耗：≤0.5%；
l 重量：約30kg；

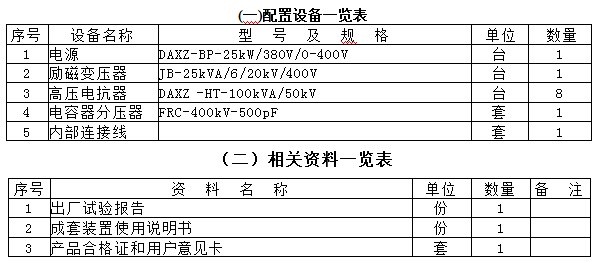

五、 供貨清單一覽表

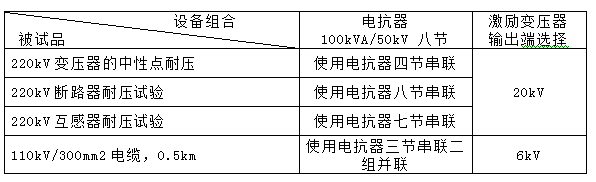

六、 試驗關系列表
七、摘要
方案型號：DAXZ-800kVA/400kV
方案名稱：變頻串聯諧振耐壓試驗裝置
參考標準：GB50150-2006,DL/T849.6-2004
生產廠家：武漢鼎升電力自動化有限責任公司
