一、  串聯諧振試驗對象及試驗要求

1、110kV電纜300平方截面2km，電容量≤0.33uF，試驗頻率為30-300Hz,試驗電壓不超過128kV。

2、35kV開關、絕緣子、母線及變壓器的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過100kV。

3、10kV開關、絕緣子、母線及變壓器的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過42kV。

二、  工作環境

1.  環境溫度：－15⁰C –40 ⁰C;

2.  相對濕度：≤90%RH;

3.  海拔高度：≤2500米；

三、  串聯諧振參數

1.   額定容量：1300kVA；

2.   輸入電源：380V電壓，頻率為50Hz；

3.   額定電壓：130kV；

4.   額定電流：10A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

四、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

五、串聯諧振裝置容量

110kV/300mm²電纜，長度2000m，電容量≤0.33μF，試驗頻率為30-300Hz，試驗電壓128kV。

頻率取35HZ

試驗電流 I=2πfCU_試 =2π×35×0.33×10^-6×128×10³=9.2A

對應電抗器電感量 L=1/ω²C=65H,

設計二節電抗器，使用電抗器二節并聯,則單節電抗器為650kVA/130kV/5A/130H

結論：串聯諧振裝置容量定為1300kVA/130kV，分二節電抗器，電抗器單節為650kVA/130kV/5A/130H通過組合使用能滿足上述被試品的試驗要求。

六、串聯諧振參數

1.  激勵變壓器JLB-50kVA/3/5kV/0.4kV                   1臺

a)   額定容量：50kVA；

b)   輸入電壓：380V，單相；

c)   輸出電壓：3kV；5kV

d)   結    構：油浸式；

e)   重    量：約420 kg；

2.  變頻電源DAXZ-BP-50kW/380V                         1臺

a)   額定輸出容量：50kW

b)   工作電源：380±10%V（三相），工頻

c)   輸出電壓：0 – 400V，單相，

d)   額定輸入電流：132A

e)   額定輸出電流：132A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率步進值：0.1Hz，

k)   頻率調節分辨率：≤0.1Hz

l)   頻率穩定度：    0.1%

m)   運 行 時 間：額定容量下連續60min

n)   額定容量下連續運行60min元器件最高溫度≤65K;

o)   噪 聲 水 平：≤50dB

p)   可實現以下功能

1)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

2)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作

3)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

4)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

5)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓

6)   保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

7)   變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

8)   變頻電源配備專用引線和插頭與其他設備進行連接，包括電源的專用動力引線，與勵磁變壓器的低壓引線，與分壓器的專用測量引線，專用接地引線等

9)   外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

10) 重量約85kg；

3.  高壓電抗器DAXZ -650kVA/130kV                         2節

a)   額定容量：650kVA;

b)   額定電壓：130kV；

c)   額定電流：5A；

d)   電 感 量：130H/單節

e)   品質因素：Q≥40 (f=45Hz)；

f)   結    構：油浸式；

g)   重    量：約650kg；

4.  電容分壓器FRC-150 kV -1000 pF                        1套

a)   額定電壓：150kV；

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約15kg；

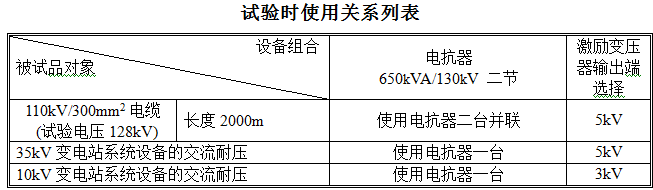

七、電抗器使用關系表

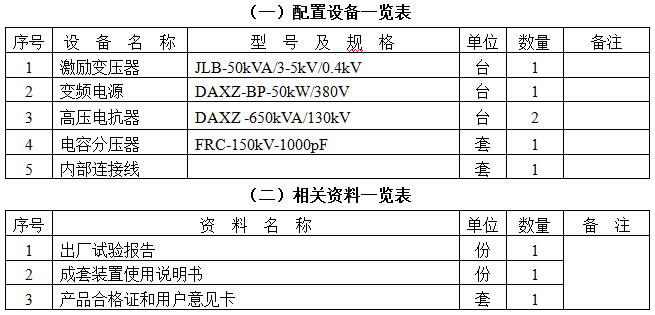

八、供貨清單一覽表

九、摘要

方案型號：DAXZ-1300kVA/130kV

方案名稱：變頻串聯諧振耐壓裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
