服務熱線：400-6698-612該裝置主要針對220kV電纜及300MW以下火力發電機等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
該裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器組成。
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

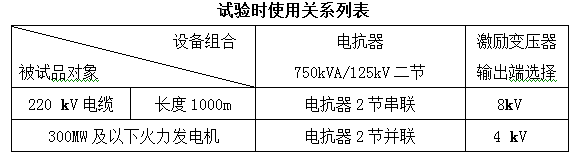

1、220kV/300mm2電纜1km，試驗頻率為30～300Hz,試驗電壓216kV。
2、300MW/20kV及以下火力發電機，試驗頻率為45～65Hz,最高試驗電壓43kV。
額定容量：1500kVA；
輸入電源：單相380V電壓，頻率為50Hz；
額定電壓：250kV；125 kV；
額定電流：6A；12A；
工作頻率：30～300Hz；
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；
溫 升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護；
測量精度：系統有效值1.5級；

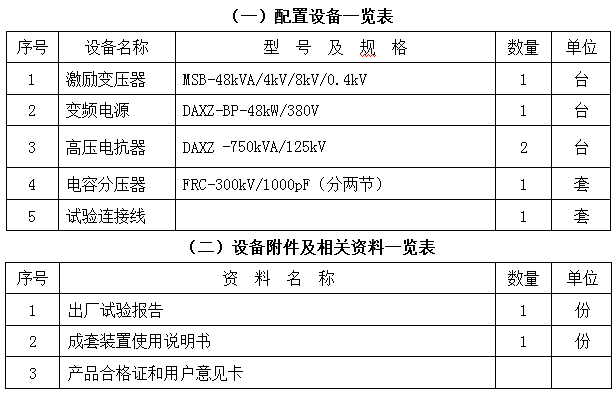

1. 激勵變壓器MSB-48kVA/4kV/8kV/0.4kV 1臺
額定容量：48kVA；
輸入電壓：380V，單相；
輸出電壓：4kV；8kV；
結 構：油浸式；
重 量：約200 kg；
2. 變頻電源DAXZ-BP-48kW/380V 1臺
額定輸出容量：48kW
工作電源：380±10%V（單相），工頻
輸出電壓：0～400V，單相，
額定輸入電流：126A
額定輸出電流：126A
頻率調節范圍：20～300Hz
頻率調節分辨率：≤0.1Hz
重 量：約80 kg；
3. 高壓電抗器DAXZ -750kVA/125kV 2節
額定容量：750kVA;
額定電壓：125kV；
額定電流：6A；
電 感 量：80H/單節；
品質因素：Q≥50 (f=45Hz)；
結 構：油浸式；
重 量：約980kg；
4、電容分壓器FCR-300 kV -1000 pF （分兩節，單節為150kV/ 2000PF） 1套
額定電壓： 300KV
高壓電容量：1000pF
介質損耗：tgσ≤0.15%；
分壓 比：1000：1
測量精度：1.0級
重 量：約30kg
環境溫度：-15℃～45℃;
相對濕度：≤90%RH;
海拔高度: ≤2500米；
GB10229～88 《電抗器》
GB1094 《電力變壓器》
GB50150～2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596～1996 《電力設備預防性試驗規程》
GB1094.1～GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
十、摘要
方案型號：DAXZ-1500kVA/250kV/125kV
方案名稱：調頻式串聯諧振試驗裝置
參考標準：GB50150-2006,DL/T849.6-2004
生產廠家：武漢鼎升電力自動化有限責任公司
