一、串聯諧振試驗對象及試驗要求

1. 500kV隔離開關、GIS、CT、PT、變壓器等設備交流耐壓試驗，試驗頻率30～300HZ,最高試驗電壓不超過790kV。

2. 220kV，400平方毫米交聯電纜1.5km，試驗頻率30～300HZ,電容量≤0.188μF，試驗電壓178kV。

3、220kV，1200平方毫米交聯電纜0.8 km，試驗頻率30～300HZ，電容量≤0.152μF，試驗電壓178kV。

4、220kV，2000平方毫米交聯電纜0.8 km，試驗頻率30~300HZ，電容量≤0.1776μF，試驗電壓178kV。

二、 工作環境

1.   環境溫度：－150C ～45 0C;

2.   相對濕度：≤90%RH;

3.   海拔高度:  ≤2500米；

三、串聯諧振參數

1.   額定容量：1600kVA；

2.   輸入電源：單相380V電壓，頻率為50Hz；

3.   額定電壓：200kV；800kV

4.   額定電流：8/A；2A

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

四、串聯諧振標準

GB10229-88             《電抗器》

GB1094　  《電力變壓器》

GB50150-2006　  《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

五、裝置容量確定

220kV，400平方毫米交聯電纜1.5 km，試驗頻率30~300HZ，電容量≤0.188μF，試驗電壓178kV。

試驗電流I=2πfCU_試 =2π×35×0.188×10^-6×178×10³=7.4A

對應電抗器電感量 L=1/ω²C=110H

設計四節電抗器，使用四節并聯，電抗器單節為400kVA/200kV/2A/440H，

驗證：

1. 220kV，1200平方毫米交聯電纜0.8 km，試驗頻率30～300HZ，電容量≤0.152μF，試驗電壓178kV。

使用電抗器4節并聯，此時電感量=440/4=110H

f=1/2π√LC=1/(2×3.14×√110×0.152×10^-6)=38Hz。

I=2πfCU_試 =2π×38×0.152×10^-6×178×10³=6.5A

2、220kV，2000平方毫米交聯電纜0.8 km，試驗頻率30~300HZ，電容量≤0.1776μF，試驗電壓178kV。

使用電抗器4節并聯，此時電感量=440/4=110H

f=1/2π√LC=1/(2×3.14×√110×0.1776×10^-6)=36Hz。

I=2πfCU_試 =2π×36×0.1776×10^-6×178×10³=7.1A

3、500kV隔離開關、GIS、CT、PT、等設備的電容量約為2000pF，試驗頻率30～300HZ,最高試驗電壓不超過790kV。

使用電抗器4節串聯，此時電感量=440*4=1760H，

f=1/2π√LC=1/(2×3.14×√1760×0.002×10^-6)=90Hz。

I=2πfCU_試 =2π×90×0.002×10^-6×790×10³=0.8A

結論：串聯諧振裝置容量定為1600kVA/800kV，分四節電抗器，單節為400kVA/200kV/2A/440H通過組合使用能滿足上述被試品的試驗要求。

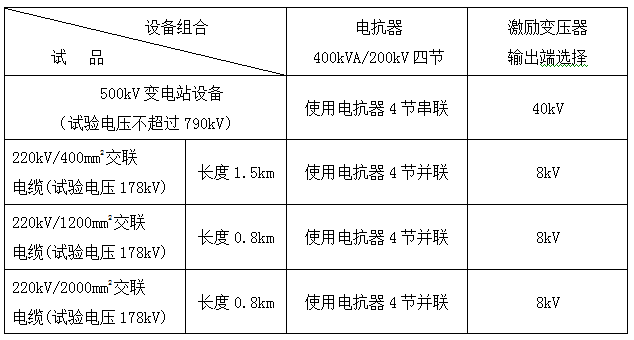

六、試驗時使用關系列表

1.  激勵變壓器   JLB-64kVA/8－40kV/0.4kV     1臺

Ø  額定容量：64kVA；

Ø  輸入電壓：400V，單相；

Ø  輸出電壓：8kV；40kV

Ø  結    構：油式；

Ø  重    量：約235kg；

2.  變頻電源   DAXZ-BP-F -60kW/380V                     1臺

Ø  額定輸出容量：60kW

Ø  工作電源：380±10%V（單相），工頻

Ø  輸出電壓：0 – 400V，單相，

Ø  額定輸入電流：150A

Ø  額定輸出電流：150A

Ø  輸出 波 形：正弦波

Ø  電壓分辨率： 0.01kV

Ø  電壓測量精度：0.5%

Ø  頻率調節范圍：30 – 300Hz

Ø  頻率調節分辨率：≤0.1Hz

Ø  頻率穩定度：    0.1%

Ø  運行 時 間：額定容量下連續60min

Ø  額定容量下連續運行60min元器件最高溫度≤65K;

Ø  噪聲 水 平：≤50dB

Ø  可實現以下功能

1)   內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)   自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3)   自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)   自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

Ø  變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

Ø  外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

Ø  重量約84kg；

3.  高壓電抗器  DAXZ -400kVA/200kV              4節

Ø  額定容量：400kVA;

Ø  額定電壓：200kV；

Ø  額定電流：2A；

Ø  電感 量： 440H/單節；

Ø  品質因素：Q≥30 (f=45Hz)；

Ø  結    構：油浸式；

Ø  重    量：約860kg；

4.  電容分壓器FRC-800kV -500 pF                    1套

Ø  額定電壓：800kV

Ø  高壓電容量：500pF

Ø  介質損耗：tgσ≤0.5%；

Ø  分壓 比：1000：1

Ø  測量精度：有效值1.5級;

Ø  重    量：約80kg

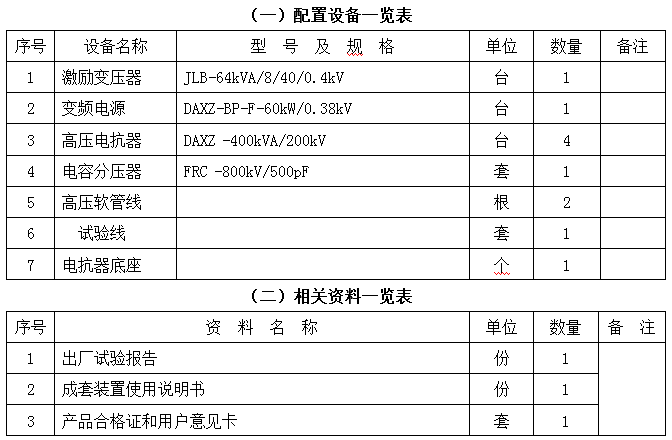

七、供貨清單一覽表

八、摘要

方案型號：DAXZ-1600kVA/800kV

方案名稱：調頻式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
