串聯諧振試驗對象及試驗要求

1．110kV電纜，截面積800mm²，長度3km以內，電容量≤0.672uf,最高試驗電壓128kV。

2、110kV變壓器、開關等設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV。

工作環境

1.  環境溫度：－15⁰C –45⁰C;

2.  相對濕度：≤90%RH;

3.  海拔高度:  ≤2500米；

串聯諧振參數

1.   額定容量：2700kVA；

2.   輸入電源： 380V電壓，頻率為50Hz；

3.   額定電壓： 270kV；135kV

4.   額定電流： 10A；20A

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍3分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

裝置容量確定

64kV/110kV,800mm²電纜3000m，電容量≤0.672μF，試驗頻率為30-300Hz,試驗電壓128kV。

試驗電流I=2πfCU_試 =2π×35×0.672×10^-6×128×10³=18.9A

對應電抗器電感量 L=1/ω²C=35H

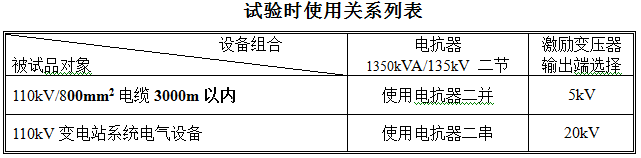

設計二節電抗器，使用電抗器二節并聯，則電抗器單節為1350kVA/135kV /10A/70H，系統總?cè)萘繛?700kVA。

串聯諧振參數

1.  激勵變壓器JLB-100kVA/5-20kV/0.4kV              1臺

a)   額定容量：100kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓：5kV；20kV

d)   結    構：油式

e)   重    量：約380kg；

2.  變頻電源DAXZ -BP-100kW/380V                          1臺

a)   額定輸出容量：100kW

b)   工作電源：380V，工頻

c)   輸出電壓：0 – 400V，單相，

d)   額定輸入電流：263A

e)   額定輸出電流：263A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續60min

m)   額定容量下連續運行60min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

1)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

2)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,異常波動時提示用戶電壓異常波動,由用戶根據試驗情況進行操作

3)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

4)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

5)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流，諧振回路的

6)   保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

7)   變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

8)   外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

9)   重量約180kg；

3.  高壓電抗器DAXZ -1350kVA/135kV               2節

a)   額定容量：1350kVA；

b)   額定電壓：135kV；

c)   額定電流：10A；

d)   電感量：70H/單節

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：油浸式；

g)   重    量：約980kg；

4.  電容分壓器FRC-270 kV -500 pF              1套

a)   額定電壓：270kV；

b)   高壓電容量：500pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.5級；

f)   重    量：約8kg；

5.  補償電容器BC-160kV-25000pF               1套

a)   額定電壓：250kV

b)   高壓電容量：25000pF

c)   介質損耗：tgσ≤0.5%；

d)   重    量：約35kg；

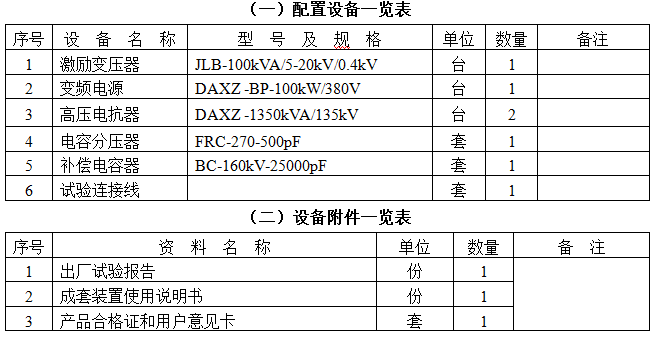

供貨清單一覽表

摘要

方案型號：DAXZ-2700kVA/270kV

方案名稱：調頻式串聯諧振耐壓裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
