服務熱線：400-6698-612在電力系統交接預防性試驗中,交流耐壓試驗 是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的試驗方法之一 ,它對判斷電力設備能否繼續運 行具有決定性的意義 , 也是保證設備絕緣水平 , 避免發生絕緣事故的重要手段。通常交流耐壓試驗 設備有 2 種 , 即交流試驗變壓器和串聯諧振試驗裝置 。下面鼎升電力就根據實際使用情況，從工作原理和優點來詳細介紹串聯諧振耐壓試驗裝置。

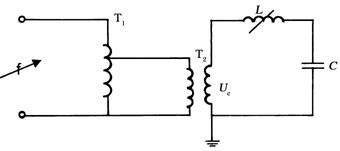

串聯諧振試驗裝置可以利用諧振電抗器的電感 與容性被試設備發生串聯諧振 , 在被試品上獲得所需的高電壓 。串聯諧振的基本原理如圖 1 所示 。
圖 1 串聯諧振原理圖
當回路發生串聯諧振時 , X 1=X c, Uc =U/ RX c =U/ RX L 。 其中X L為回路感抗 ,Xc為回路彎抗 ,U為勵磁電壓 ,Uc為試品承受電壓。
設諧振回路的品質因數為 Q , 則 U c =QU , 即被試品上獲得的電壓為勵 磁電壓的 Q 倍 , 被試品上獲得的容量也為試驗電源容量的 Q 倍 , 就實現 了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的
調諧的方法主要有調感式和調頻式 。 調感式采用可調節鐵芯氣隙的電抗器 , 通過調節鐵芯氣隙改變電感量 , 使回路處于工頻諧振狀態 。其缺點是噪音大 、機械結構復雜 , 設備笨重 , 重量達數噸以 上 , 搬運困難 。調頻式采用固定電感電抗器 , 通過 調節激勵電源的頻率使試驗回路達到諧振狀態 。其 特點是體積小 、重量輕 , 品質因素高 , 使用方便 , 在現場試驗中已逐步取代調感式 。
a)串聯諧振是諧振式電流濾波電路 , 能改善 電源電壓波形畸變 , 獲得很好的正弦電壓波形 , 有 效防止諧波尖峰對被試品的傷害 。綜上所述，因串聯諧振試驗裝置的體積 、 重量和所需要的 電源容量遠低于采用傳統的試驗變壓器 , 大大減輕 了現場試驗的工作量。
