服務熱線：400-6698-612串聯諧振變換器是在脈寬調制型功率變換器電路的開關元件上加一諧振電路 , 使得變換器中開關元件的切換動作在零電壓 或零電流條件下進行,從而有效地解決了開關強度、開關損耗以及電磁干擾等問題 , 那么串聯諧振變換器是如何工作的呢？鼎升電力工程師今天就利用自身的實戰經驗來詳細說明串聯諧振變換器原理。
振變換器工作原理(在一個開關周期sT中 , 該變換器有4種工作模態,即電感充電階段、諧振階段、電容充電階段和自然續流階段 (見圖2)
圖1 Boost式零電流開關準諧振變換器電路拓?fù)鋱D

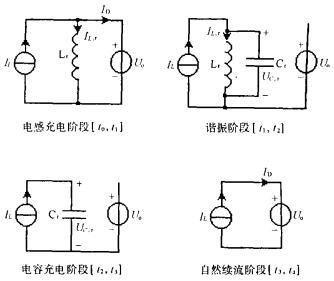

圖2準諧振變換器的4個子拓?fù)?/FONT>
在分析之前, 作如下假設 : 所有開關管和二極管均為理想器件,濾波電感 Lf、諧振電感Lr、濾波電容C ; 和諧振電容C,為理想元件 ; L ; 和 C ; 足夠 大 , 在 一個開關 周期 內電感 電流 了 ; 和輸 出 電壓 U 。 可視 為恒值 , 且 Lf 小于L入。
( l ) 工 作 模 態 l ( 電感 充 電階段 [ r。 , t , 」) . 在 r。時刻 之前 , 開關管Q關斷 ,二極管D導通 . t。時刻,開關 管 Q導通 , 流過諧振電感Lr的電流人 . r呈線性上升 , 此時Q零電流導通 . 其狀態方程為
在tL時刻,氣上升到I: ,D關斷.開關模態1所持續的時間周期為
( 2 )工作模態2( 諧振階段〔r l , t 2 〕) . 從 r 、時刻起, Lr和C ,開始諧振工作.幾時刻 ,諧振到零 ,開關管Q零電流關斷 . 其狀態方程為
諧振電感 電 流 和 諧 振 電容 電壓 的 初 始 條 件 分 別 為人 r ( r , ) = I : , U e , r ( t l ) = U o . 開關模 態 2 所持續 的時間周 期為T2=Ø/w.其 中 w為 諧 振 角 頻 率 , Zr為特性阻抗
3 ) 工作模態3 ( 電容充電階段〔t Z , r 3 〕) . 在 t Z時刻 ,,L, 諧 振 到零 , Q 關 斷 , 諧振結束 , 電 容 電壓 線性上 升 . 狀態方程為
電路初始條件為U.cr(幾)= oUcos0.開關模態3所持續的時間周期為
( 4 )工作模態4(自然續流階段比 , t4」) . 在氣時刻Uc ,r上升到oU,續流二極管D導通 , 此狀態保持下一個驅動脈沖到來.狀態方程為
