試驗變壓器是由鼎升電力自主加工生產，如果您有試驗變壓器等相關方面技術問題，請咨詢鼎升電力技術部，同時，我們可根據您對試驗變壓器的功能需求，定制開發，聯系電話: 027-87875698

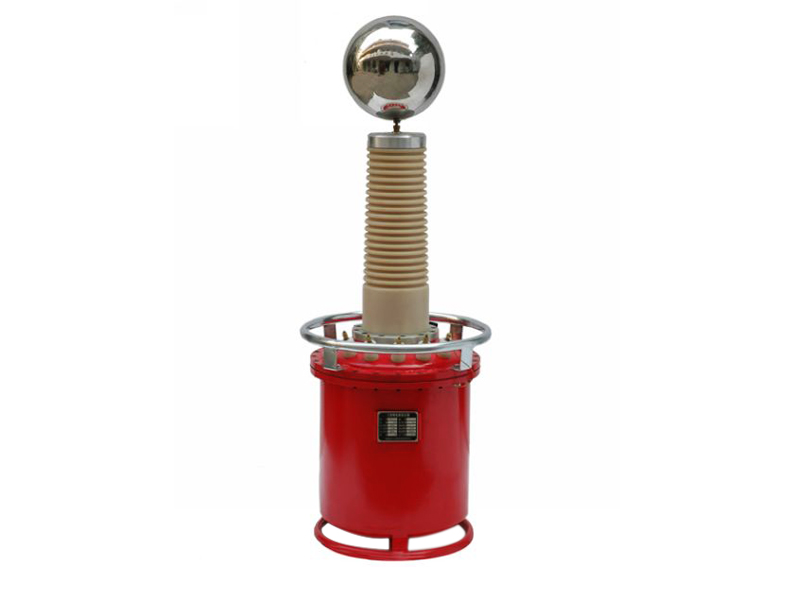

工頻交流耐壓試驗是電力預防性試驗中最常見的試驗項目，充氣式試驗變壓器也是常見的升壓設備，下文以充氣式試驗變壓器為例，簡要講述操作方法及現場接線。

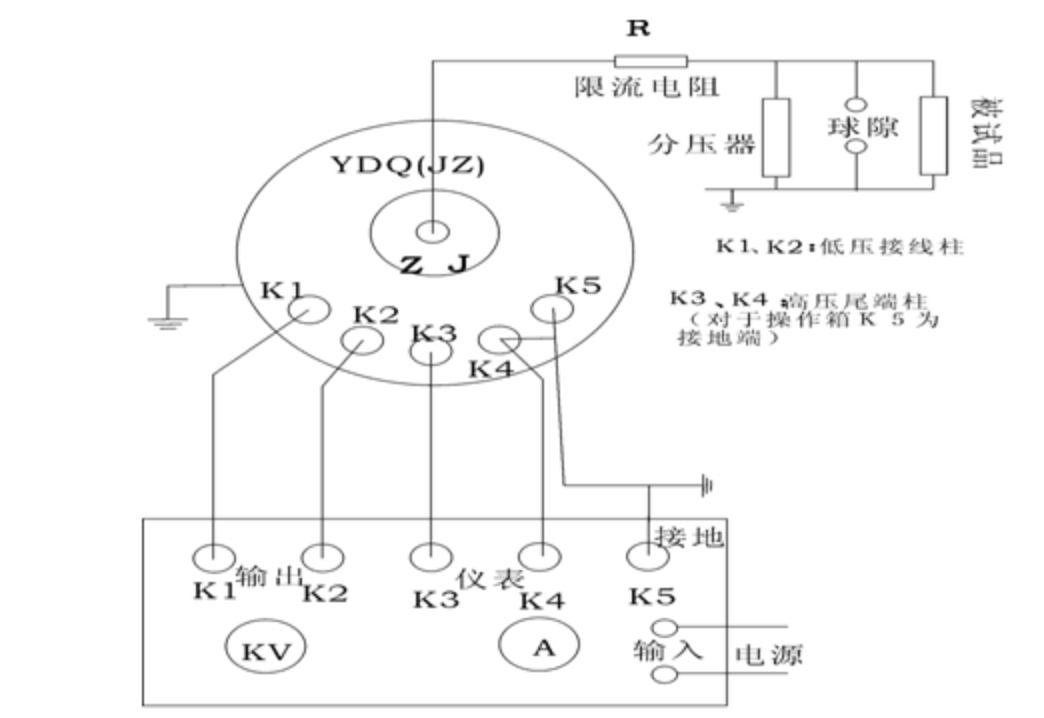

1. 交流耐壓試驗接線圖
2.直流泄露試驗接線圖
操作試驗方法
1. 按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥0.3MPA）
2. 做交流耐壓時短路桿插入孔J中，做直流泄漏試驗，取出短路桿。
3. 限流電阻配置：工頻耐壓每伏0.3～1歐：直流每伏5～10歐，一般試驗可不用。
4. 拆除被試品線引線，套管及器身臟污清除，必要時采用屏蔽措施。
5. 準備工作和安全措施就緒，空試一次設備。
6. 接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。
7. 合上電源，控制箱（柜）電源批示綠燈亮。
8. 按下起動按鈕，起動指示燈亮。
9. 對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。
10. 持續規定耐壓時間并注視電流表指示。
11. 耐壓時間到，注視ＫＶ表，迅速均勻降零。
12. 做圖2實驗后用放電棒經電阻放電，然后直接接地放電。
13. 高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。
