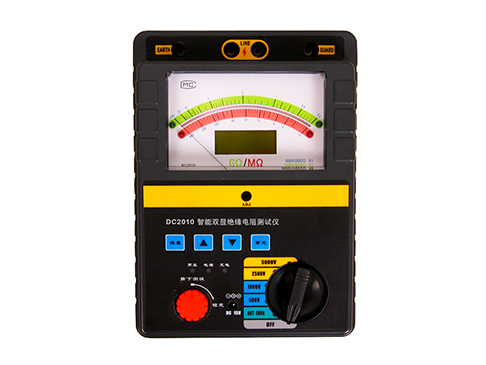

服務熱線：400-6698-612絕緣電阻是由鼎升電力自主加工生產，如果您有絕緣電阻等相關方面技術問題，請咨詢鼎升電力技術部，同時，我們可根據您對絕緣電阻的功能需求，定制開發，聯系電話: 027-87875698

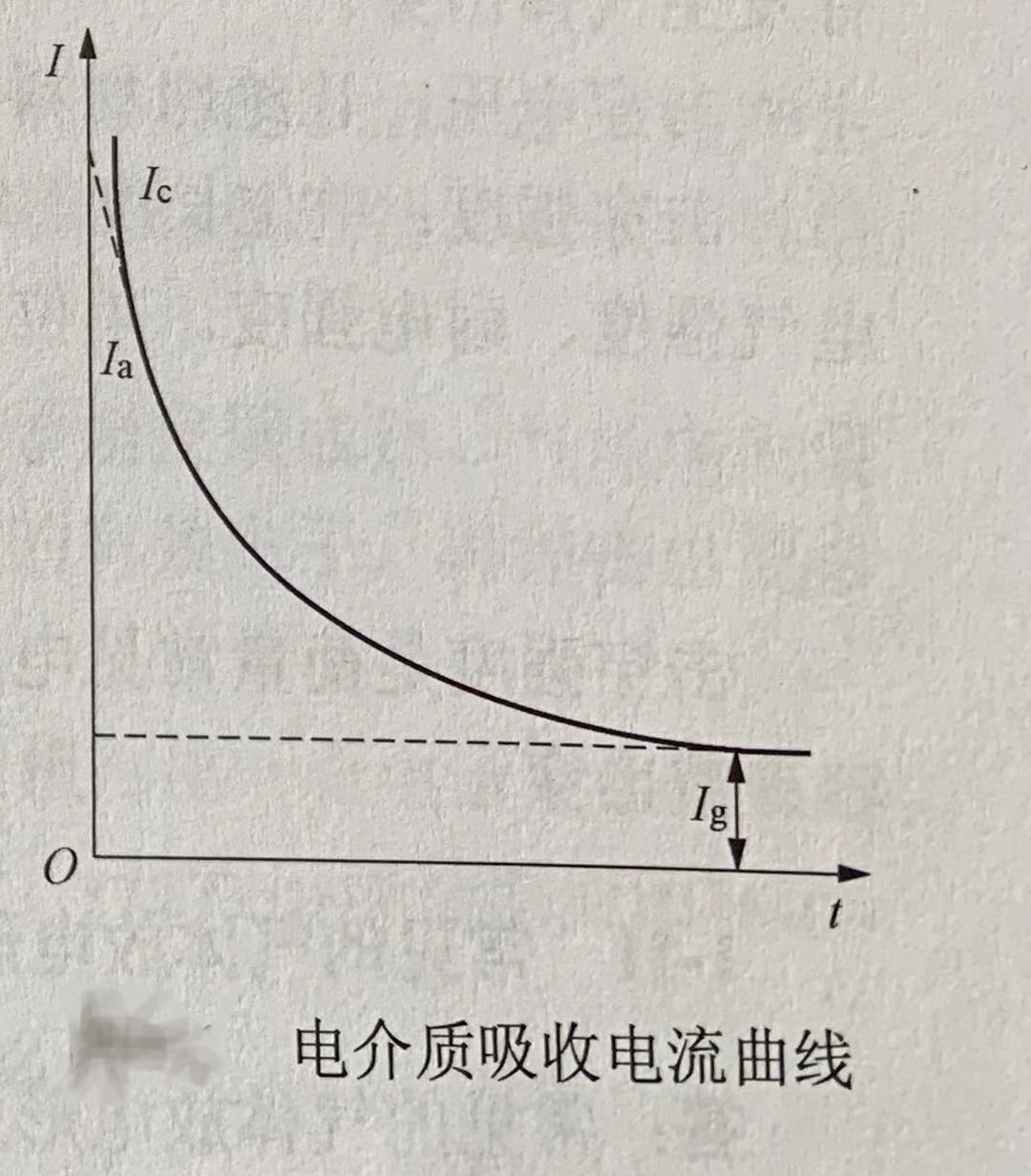

絕緣電阻是電力試驗中最常用的試驗項目，絕緣電阻測試儀也是常有設備之一，在電介質上加直流電壓時，初始瞬間電流很大，以后在一定時間內逐漸衰減，最后穩定下來。電流變化的這三個階段表現了不同的物理現象。初始瞬間電流是由電介質的彈性極化所決定，彈性極化建立的時間很快，電荷移動迅速，所以電流就很大，持續的時間也很短，這一電流稱為電容電流I。接著隨時間緩慢衰減的電流，是由電介質的夾層極化和松弛極化所引起的，它們建立的時間越長，則這一電流衰減也越慢，直至松弛極化完成，這過程稱為吸收現象，這個電流稱為吸收電流(J)。最后不隨時間變化的穩定電流，是由電介質的電導所決定的，稱為電導電流(2)，它就是電介質直流試驗時的泄漏電流圖
所示為電介質的吸收電流曲線。吸收現象在夾層極化中表現得特別明顯。如發電機和油紙電纜都是多層絕緣，屬于夾層極化，吸收電流衰減的時間均很長。中小型變壓器的吸收現象要弱些。絕緣子是單的絕緣結構，松弛極化很弱，故基本上不呈現吸收現象。由于夾層絕緣的吸收電流隨時間變化比較顯著，故在實際試驗中可以利用這一特點來判斷絕緣的狀態。由于吸收電流隨時間變化，所以在測試絕緣電阻和泄漏電流時都要規定時間。
例如在現行電氣設備交接和例行試驗的有關標準中，利用60s及15s時的絕緣電阻比值(即吸收比Ro/R1s)，加壓10min時的絕緣電阻值與加壓min時的絕緣電阻值之比(極化指數)，作為判斷絕緣受潮程度或臟污狀況的一個指標。絕緣受潮或臟污后，泄漏電流增加，吸收現象就不明顯了。
